Frage

Der Anschlusstyp I "Nur Hauptstab" in RF-/JOINTS Holz - Stahl zu Holz eignet sich auch für mehr als einen angeschlossenen Stab.

Wird eine Holzverbindung wie in Bild 01 dargestellt ausgeführt, kann die aus der Verbindung resultierende Drehfedersteifigkeit berücksichtigt werden. Diese kann mit Hilfe des Verschiebungsmoduls des Verbindungsmittels und des polaren Trägheitsmomentes des Anschlusses unter Vernachlässigung der Fläche der Verbindungsmittel bestimmt werden.

Die RF-/JOINTS-Module sind mit einem Grafikfenster ausgestattet, das alle Bauteile der Verbindung zeigt. Dort lassen sich die aus RFEM und RSTAB bekannten Mausfunktionen nutzen, um die Darstellung zu zoomen, zu verschieben oder zu drehen.

Allgemein

• Anschluss Träger-Stütze: Anschluss sowohl als Anschluss des Trägers an den Stützenflansch sowie auch als Anschluss der Stütze an den Trägerflansch möglich
• Anschluss Träger-Träger: Bemessung von Trägerstößen sowohl als momententragfähige Stirnplattenverbindungen als auch als starre Laschenverbindung möglich
• Automatische Übernahme der Modell- und Lastdaten aus RFEM bzw. RSTAB möglich
• Schraubengrößen von M12 bis M36 mit den Festigkeitsklassen 4.6, 4.8, 5.6, 5.8, 6.8, 8.8 und 10.9, sofern die Festigkeitsklasse im gewählten nationalen Anhang verfügbar sind
• Nahezu beliebige Loch- und Randabstände (eine Prüfung der zulässigen Abstände erfolgt)
• Trägerverstärkung mit Vouten bzw. Steifen an Ober- oder Unterseite
• Stirnplattenverbindung mit oder ohne Überstand
• Anschluss mit reiner Biegebeanspruchung, reiner Normalkraftbeanspruchung (Zugstoß), oder Kombination von Normalkraft und Biegung möglich
• Berechnung der Anschlusssteifigkeiten und Überprüfung, ob ein gelenkiger, nachgiebiger oder biegesteifer Anschluss vorliegt

Stirnplattenanschluss in einer Träger-Stützen-Konfiguration

• Angeschlossene Träger bzw. Stützen können einseitig mit Vouten oder ein- bzw. zweiseitig mit Steifen verstärkt werden
• Große Auswahl an möglichen Versteifungen der Verbindung (z. B. vollständige oder unvollständige Stegsteifen)
• Bis zu zehn horizontale und vier vertikale Schrauben möglich
• Angeschlossenes Objekt als konstanter oder gevouteter I-Querschnitt möglich
• Nachweise:
  • Tragfähigkeit des angeschlossenen Trägers (wie z. B. Querkraft- und Zugbeanspruchbarkeit des Stegbleches)
  • Tragfähigkeit der Stirnplatte am Träger (z. B. T-Stummel unter Zugbeanspruchung)
  • Tragfähigkeit der Schweißnähte an der Stirnplatte
  • Tragfähigkeit der Stütze im Bereich des Anschlusses (z. B. Stützenflansch unter Biegung – T-Stummel)
  • Alle Nachweise werden gemäß EN 1993-1-8 bzw. EN 1993-1-1 geführt

Momententragfähiger Stirnplattenstoß

• Zwei oder vier vertikale Schraubenreihen und bis zu 10 horizontale Schraubenreihen möglich
• Gestoßene Träger können einseitig mit Vouten oder ein- bzw. zweiseitig mit Steifen verstärkt werden
• Angeschlossene Objekte als konstante oder gevoutete I-Querschnitte möglich
• Nachweise:
  • Tragfähigkeit der angeschlossenen Träger (wie z. B. Querkraft- und Zugbeanspruchbarkeit der Stegbleche)
  • Tragfähigkeit der Stirnplatten an den Träger (z. B. T-Stummel unter Zugbeanspruchung)
  • Tragfähigkeit der Schweißnähte an den Stirnplatten
  • Tragfähigkeit der Schrauben in der Stirnplatte (Kombination aus Zug und Abscheren)

Starrer Laschenstoß

• In der Flanschblechverbindung bis zu zehn Schraubenreihen hintereinander möglich
• In der Stegblechverbindung bis zu zehn Schraubenreihen jeweils in vertikaler und horizontaler Richtung möglich
• Material der Laschen kann sich von dem der Träger unterscheiden
• Nachweise:
  • Tragfähigkeit der angeschlossenen Träger (z. B. Nettoquerschnitt im Zugbereich)
  • Tragfähigkeit der Laschenbleche (z. B. Nettoquerschnitt unter Zugbeanspruchung)
  • Tragfähigkeit der Einzelschrauben und der Schraubengruppen (z. B. Nachweis der Abschertragfähigkeit der Einzelschraube)

Zunächst werden die maßgebenden Nachweise zusammengestellt und mit der Geometrie der Verbindung tabellarisch ausgegeben. In weiteren Ausgabetabellen können alle wesentlichen Nachweisdetails eingesehen werden.

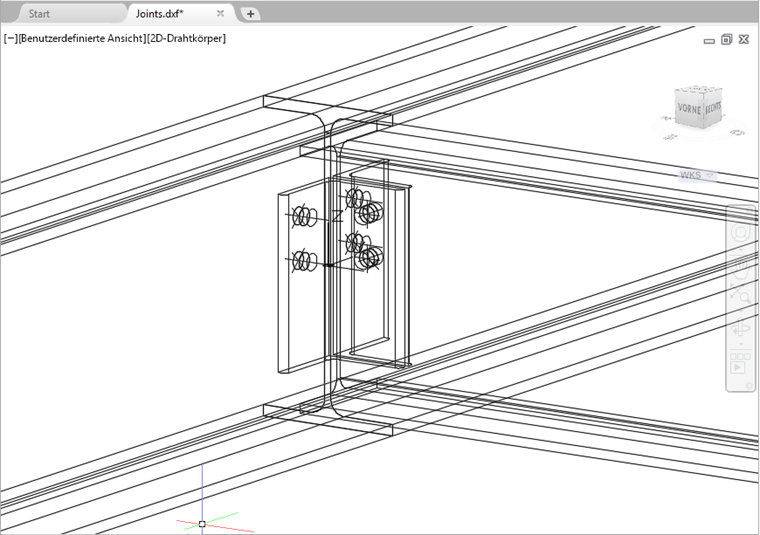

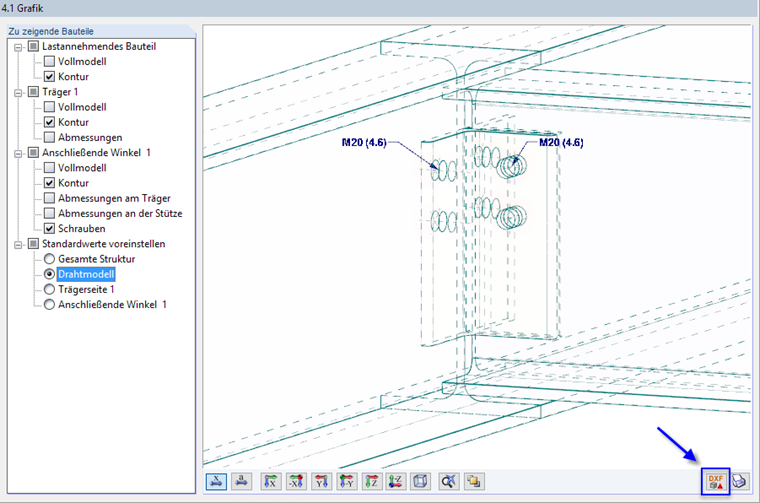

Für die Konstruktion der Verbindung wichtige Abmessungen und Materialangaben sind sofort ersichtlich und können im Ausdruck ausgeben werden. Ebenso ist ein DXF-Export möglich. Die Verbindungen lassen sich im Modul RF-/JOINTS Holz - Holz zu Holz sowie in RFEM/RSTAB visualisieren.

Alle Grafiken sind direkt ausdruckbar oder können in das RFEM-/RSTAB-Ausdruckprotokoll übernommen werden. Durch die maßstäbliche Ausgabe ist eine optimale visuelle Kontrolle schon in der Entwurfsphase möglich.

Folgende Nachweise werden ausgegeben:

• Überprüfung der Mindestabstände
• Tragfähigkeit jeder Schraube
