Domanda

Der Anschlusstyp I "Nur Hauptstab" in RF-/JOINTS Holz - Stahl zu Holz eignet sich auch für mehr als einen angeschlossenen Stab.

Se un collegamento in legno è progettato come mostrato nella Figura 01, si può considerare la rigidezza torsionale della molla risultante dal collegamento. Questo può essere determinato utilizzando il modulo di scorrimento del dispositivo di fissaggio e il momento d'inerzia polare del collegamento.

I moduli aggiuntivi RF-/JOINTS sono dotati di una finestra grafica che mostra tutti i componenti strutturali del collegamento. Lì, è possibile utilizzare le funzioni del mouse conosciute da RFEM e RSTAB per ingrandire, spostare o ruotare la vista.

generale

• Categoria collegamento trave - colonna: collegamento possibile come giunto della trave all'ala del pilastro come il giunto del pilastro all'ala della trave
• Categoria collegamento trave - trave: progettazione di giunti di travi come collegamenti con piastre di estremità resistenti a momento e collegamenti con giunti rigidi possibili
• Possibile esportazione automatica dei dati del modello e del carico da RFEM o RSTAB
• Dimensioni dei bulloni da M12 a M36 con gradi di resistenza 4.6, 4.8, 5.6, 5.8, 6.8, 8.8 e 10.9 purché i gradi di resistenza siano disponibili nell'Appendice nazionale selezionata
• Quasi tutte le spaziature dei bulloni e le distanze dal bordo (viene eseguito un controllo delle distanze ammissibili)
• Rinforzo della trave con rastremazioni o irrigidimenti sulle superfici superiore e inferiore
• Collegamento della piastra d'estremità con o senza sovrapposizione
• Collegamento con tensione di flessione pura, carico di forza normale puro (giunto a trazione) o combinazione di forza normale e flessione possibile
• Calcolo delle rigidezze dei collegamenti e verifica se esiste un collegamento incernierato, semirigido o rigido

Collegamento della piastra d'estremità in una configurazione trave-pilastro

• Le travi o i pilastri collegati possono essere irrigiditi con rastremazioni su un lato o con irrigidimenti su uno o entrambi i lati
• Ampia gamma di possibili irrigidimenti del collegamento (ad esempio, irrigidimenti dell'anima completi o incompleti)
• Sono possibili fino a dieci file di bulloni orizzontali e quattro verticali
• L'oggetto collegato può avere sezione a I costante o rastremata
• Rapporti di prog.:
  • Stato limite ultimo della trave collegata (come a resistenza a taglio o trazione della piastra dell'anima)
  • Stato limite ultimo della piastra d'estremità sulla trave (ad esempio, T-stub sotto tensione di trazione)
  • Stato limite ultimo delle saldature sulla piastra d'estremità
  • Stato limite ultimo della colonna nell'area del collegamento (ad esempio, ala della colonna sotto flessione - T-stub)
  • Tutti i progetti sono eseguiti secondo EN 1993-1-8 e EN 1993-1-1

Giunto con piastra di estremità resistente al momento

• Sono possibili da una a quattro file di bulloni verticali e fino a dieci orizzontali
• Le travi dei giunti possono essere irrigidite con rastremazioni su un lato o con irrigidimenti su uno o entrambi i lati
• Gli oggetti collegati possono avere delle sezioni a I costanti o rastremate
• Rapporti di prog.:
  • Stato limite ultimo delle travi collegate (come a resistenza a taglio o trazione delle piastre dell'anima)
  • Stato limite ultimo delle piastre di estremità sulla trave (ad esempio, T-stub sotto tensione di trazione)
  • Stato limite ultimo delle saldature sulle piastre d'estremità
  • Stato limite ultimo dei bulloni nella piastra d'estremità (combinazione della tensione e taglio)

Collegamento di piastra con coprigiunto rigido

• Per il collegamento della piastra dell'ala, è possibile un massimo di dieci file di bulloni l'uno dietro l'altro
• Per il collegamento della piastra dell'anima, sono possibili fino a dieci file di bulloni ciascuna in direzione verticale e orizzontale
• Il materiale del coprigiunto può essere diverso da quello della trave
• Rapporti di prog.:
  • Stato limite ultimo delle travi del giunto (ad esempio, sezione trasversale netta nell'area di trazione)
  • Stato limite ultimo delle piastre delle squadrette (ad esempio, sezione trasversale netta sotto tensione di trazione)
  • Stato limite ultimo dei singoli bulloni e dei gruppi di bulloni (ad esempio, verifica della resistenza a taglio del singolo bullone)

Inizialmente, i progetti dei giunti determinanti sono disposti in gruppi e visualizzati con la geometria di base del giunto nella prima finestra dei risultati. Nelle altre finestre dei risultati, puoi vedere tutti i dettagli fondamentali della verifica.

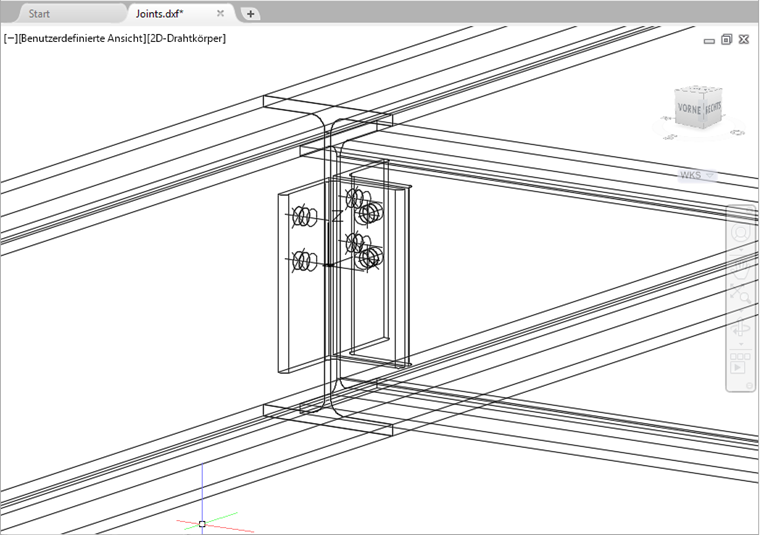

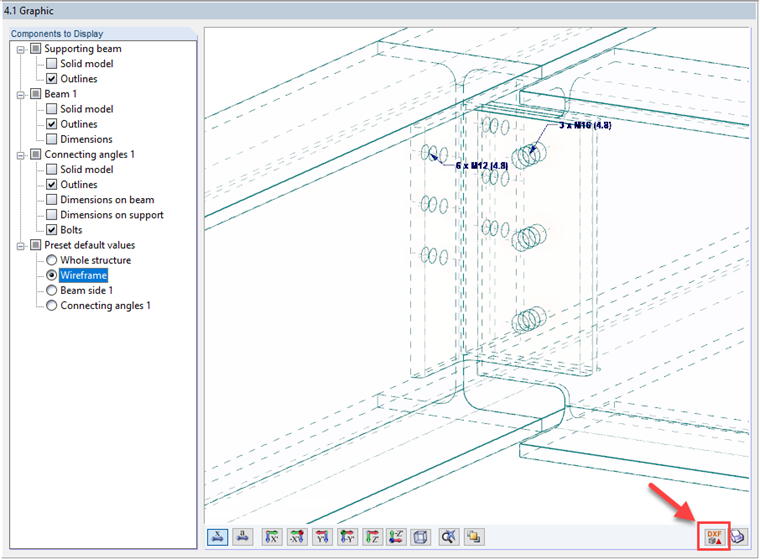

Le dimensioni, le proprietà del materiale e le saldature importanti per la costruzione del collegamento vengono visualizzate immediatamente e possono essere stampate direttamente. Allo stesso modo, l'esportazione in file DXF è abilitata. I collegamenti possono essere visualizzati nel modulo RF-/JOINTS Timber - Timber to Timber e in RFEM/RSTAB.

Tutti i grafici possono essere inclusi nella relazione di calcolo di RFEM/RSTAB o stampati direttamente. Grazie all'output in scala, è possibile un controllo visivo ottimale già nella fase di progettazione.

Sono visualizzati i seguenti risultati di progetto:

• Verifica della spaziatura minima
• Capacità di carico di ogni vite
