Pergunta

Der Anschlusstyp I "Nur Hauptstab" in RF-/JOINTS Holz - Stahl zu Holz eignet sich auch für mehr als einen angeschlossenen Stab.

Se uma ligação de madeira for dimensionada conforme apresentado na Figura 01, pode ser considerada a rigidez da mola de rotação resultante da ligação. Isto pode ser determinado utilizando o módulo de deslizamento do ligador e o momento de inércia polar da ligação, sem considerar a área do ligador.

Os módulos adicionais RF‑/JOINTS estão equipados com uma janela gráfica que apresenta todos os componentes estruturais da ligação. Aí é possível utilizar as funções do rato conhecidas do RFEM e do RSTAB para ampliar, deslocar ou rodar a vista.

Generalidades

• Categoria de ligação de viga com pilar: ligação possível na forma de ligação da viga ao banzo do pilar, assim como na forma de ligação do pilar ao banzo da viga
• Categoria de ligação de viga com viga: dimensionamento possível de juntas de vigas, assim como ligações de chapas de extremidade resistentes a momentos e ligações rígidas com cobre-junta
• Exportação automática possível dos dados de modelo e carregamento do RFEM ou RSTAB
• Tamanhos de parafuso de M12 até M36 com as classes de resistência 4.6, 4.8, 5.6, 5.8, 6.8, 8.8 e 10.9, desde que a classe de resistência esteja disponível no anexo nacional selecionado
• Praticamente todo o tipo de espaçamentos entre furos e bordas (verificação dos espaçamentos permitidos efetuada pelo programa)
• Reforço de vigas com secções variáveis ou reforços nas partes superior ou inferior
• Ligação de chapa de extremidade com e sem sobreposição
• Possibilidade de ligações com solicitação de flexão pura, com solicitação de esforços normal puro (junta de tração) ou com combinação de esforço normal e flexão
• Cálculo das rigidezes de ligação e verificação sobre a existência de uma ligação articulada, flexível ou rígida

Ligação de chapa de extremidade numa configuração viga com pilar

• As vigas ou os pilares ligados podem ser reforçados de um lado com uma secção variável ou com reforços num ou em ambos os lados
• Grande variedade de possíveis reforços da ligação (por exemplo, reforços de alma completos ou incompletos)
• Possibilidade de colocar até dez parafusos horizontais e quatro parafusos verticais
• Os objetos ligados podem ser secções em I constantes ou de secção variável
• Verificações:
  • Estado limite último da viga ligada (por exemplo, a resistência a esforço transversal e tração da chapa de alma)
  • Estado limite último da chapa de extremidade na viga (por exemplo, uma peça em T sob tração)
  • Estado limite último dos cordões de soldadura na chapa de extremidade
  • Estado limite último do pilar na zona da ligação (por exemplo, o banzo do pilar fletido – peça em T)
  • Todas as verificações são efetuadas de acordo com a EN 1993-1-8 ou EN 1993-1-1

Ligação de chapa de extremidade resistente a momentos

• Possibilidade de ter duas ou quatro filas de parafusos na vertical e 10 filas de parafusos na horizontal
• As vigas ligadas podem ser reforçadas de um lado com uma secção variável ou com reforços num ou em ambos os lados
• Os objetos ligados podem ser secções em I constantes ou de secção variável
• Verificações:
  • Estado limite último das vigas ligadas (por exemplo, a resistência a esforço transversal e tração das chapas de alma)
  • Estado limite último da chapa de extremidade na viga (por exemplo, uma peça em T sob tração)
  • Estado limite último dos cordões de soldadura nas chapas de extremidade
  • Estado limite último dos parafusos na chapa de extremidade (combinação entre tração e corte)

Ligação com cobre-junta rígida

• Na ligação de chapa de extremidade de banzo, é possível colocar até dez filas de parafusos seguidas
• Na ligação de chapa de extremidade de alma, é possível colocar até dez filas de parafusos respetivamente na direção vertical e horizontal
• O material das cobre-juntas pode ser diferente do material da viga
• Verificações:
  • Resistência das vigas ligadas (por exemplo, a secção líquida na zona de tração)
  • Resistência das chapas de cobre-junta (por exemplo, a secção líquida sob tração)
  • Resistência dos parafusos individuais e dos grupos de parafusos (por exemplo, verificação da resistência ao corte do parafuso individual)

As verificações determinantes são resumidas numa tabela e representadas em conjunto com a geometria das ligações. Nas seguintes janelas de resultados podem ser visualizados todos os detalhes fundamentais do dimensionamento.

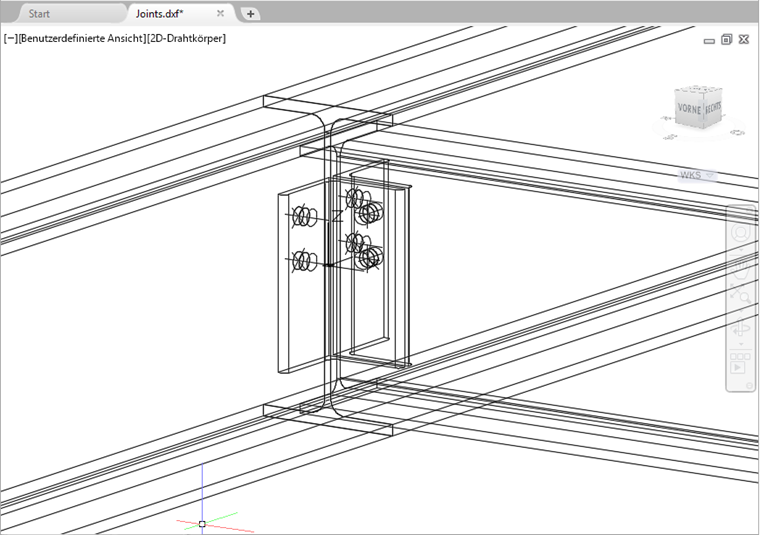

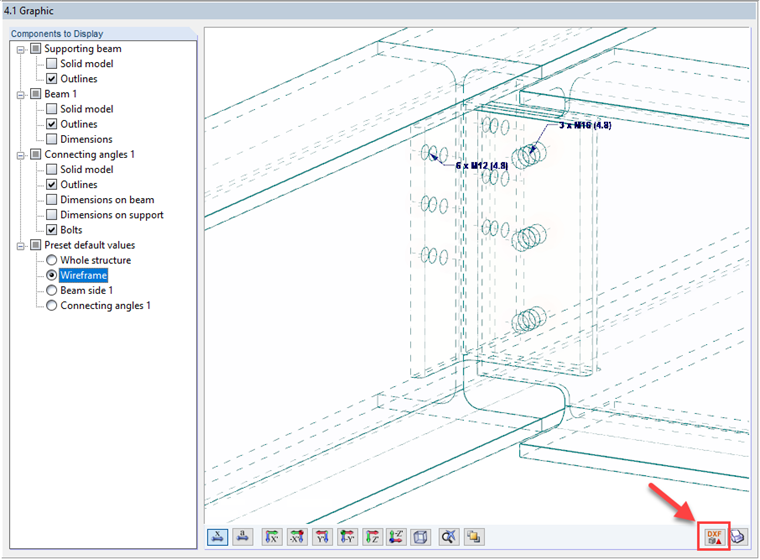

São exibidas imediatamente as dimensões, as propriedades do material e as soldaduras para a construção das ligações e podem ser incluídas no relatório de impressão. Da mesma forma, a exportação para ficheiro DXF é ativada. As ligações podem ser visualizadas no módulo adicional RF-/JOINTS Timber - Timber to Timber ou no programa RFEM/RSTAB.

Todos os gráficos podem ser integrados no relatório de impressão do RFEM/RSTAB ou imprimidos diretamente. Devido à saída de resultados à escala, é possível uma comprovação visual logo na fase de dimensionamento.

Podem ser visualizadas as seguintes verificações:

• Verificação do espaçamento mínimo
• Capacidade portante de cada parafuso
