Dotaz

Typ spoje „Pouze hlavní prut“ v přídavném modulu RF-/JOINTS Timber - Steel to Timber se může použít pro více než jeden připojený prut.

Pokud máme takový dřevěný spoj, jako je na obr. 01, lze uvažovat rotační tuhost spoje. Tu lze určit pomocí modulu prokluzu spojovacího prostředku a polárního momentu setrvačnosti spoje. Přitom se zanedbává plocha spojovacích prostředků.

Přídavné moduly RF-/JOINTS jsou vybaveny grafickým oknem, které zobrazuje všechny konstrukční prvky přípoje. V této grafice můžeme použít myš jako v programech RFEM a RSTAB pro přiblížení, posun nebo otáčení zobrazení.

Obecné

• Kategorie spoje Nosník na sloup: možnost připojení nosníku na pásnici sloupu i připojení sloupu k pásnici nosníku
• Kategorie spoje Nosník na nosník: návrh přípoje nosníku jako spoje s čelními deskami přenášející momenty v obou směrech a tuhý spoj s příložkami
• Automatický export modelu a údajů o zatížení z programu RFEM nebo RSTAB
• Velikosti šroubů od M12 do M36 s pevnostními stupni 4.6, 4.8, 5.6, 5.8, 6.8, 8.8 a 10.9, pokud jsou ve vybrané národní příloze k dispozici stupně pevnosti
• Libovolná rozteč otvorů pro šrouby a vzdálenosti od okraje (kontrola povolených vzdáleností)
• Zesílení nosníku s náběhy nebo výztuhami na horní a dolní ploše
• Připojení čelní deskou s přesahy nebo bez nich
• Spojení s čistě ohybovým namáháním, čistě normálovou silou (tahový spoj) nebo kombinací normálové síly a ohybu je možné
• Výpočet tuhostí spojů a kontrola, zda existuje kloubový, polotuhý nebo tuhý spoj

Přípoj s čelní deskou pro spoj Nosník na sloup

• Spojované nosníky nebo sloupy mohou být vyztuženy jednostrannými náběhy nebo oboustrannými výztuhami
• Široká škála možných výztuh přípoje (například kompletní nebo neúplné výztuhy stojiny)
• Až deset vodorovných a čtyři vertikální řady šroubů
• Připojený objekt může být I-profil s konstantním nebo proměnným průřezem
• Posouzení:
  • Mezní stav únosnosti připojeného nosníku (například smyková nebo tahová únosnost stojiny)
  • Mezní stav únosnosti čelní desky na nosníku (např. T-profil při namáhání v tahu)
  • Mezní stav únosnosti svarů na čelní desce
  • Mezní stav únosnosti sloupu v oblasti spoje (např. ohybová pásnice sloupu - T-profil)
  • Všechna posouzení jsou v souladu s ČSN EN 1993-1-8 a ČSN EN 1993-1-1;

Přípoj s momentově tuhou čelní deskou

• Dvě nebo čtyři svislé a až 10 vodorovných řad šroubů
• Nosníky mohou být zesíleny jednostranným náběhem nebo výztuhami na jedné či obou stranách
• Připojené objekty mohou být I-průřezy s konstantním nebo proměnným profilem
• Posouzení:
  • Mezní stav únosnosti připojených nosníků (například smyková nebo tahová únosnost stojiny)
  • Mezní stav únosnosti čelních desek na nosníku (např. T-profil při namáhání v tahu)
  • Mezní stav únosnosti svarů na čelní desce
  • Mezní stav únosnosti šroubů v čelní desce (kombinace napětí a smyku)

Tuhý přípoj s příložkami

• Pro připojení příložky na přírubu lze použít až deset řad šroubů za sebou
• Pro připojení příložky na stojinu lze použít až deset řad šroubů ve svislém a vodorovném směru
• Materiál příložky může být odlišný od materiálu nosníků
• Posouzení:
  • Mezní stav únosnosti nosníků přípoje (např. oslabený průřez v tažené oblasti)
  • Mezní stav únosnosti příložek (např. oslabený průřez při namáhání v tahu)
  • Mezní stav únosnosti jednotlivých šroubů a skupin šroubů (např. posouzení smykové únosnosti jednotlivého šroubu)

Nejdříve se rozhodující posouzení styčníků uspořádají do skupin a zobrazí se v prvním okně výsledků se základní geometrií styčníku. V ostatních tabulkách výsledků se zobrazí všechny základní detaily posouzení.

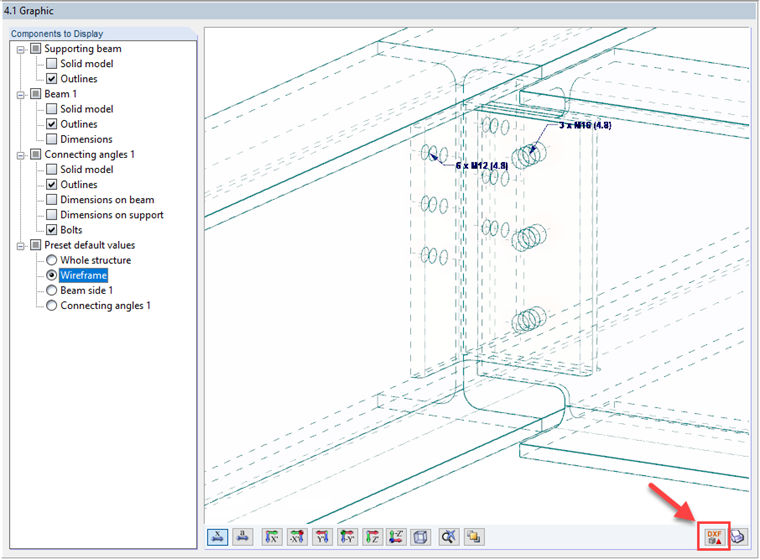

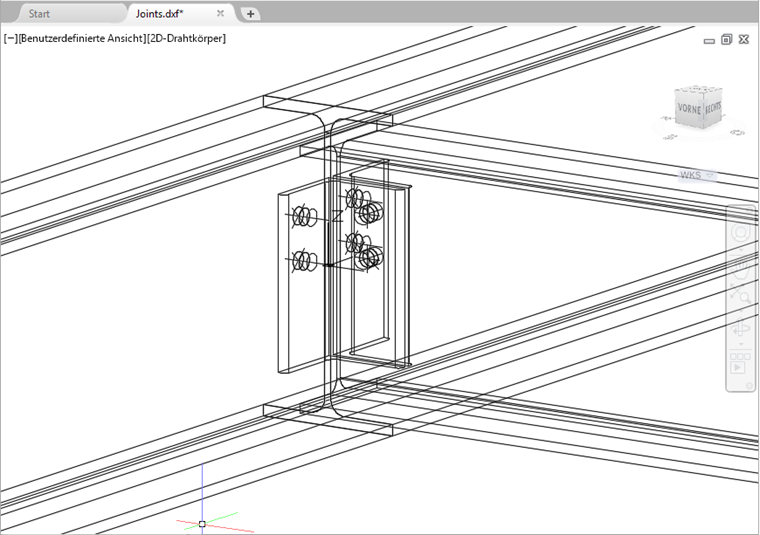

Rozměry, materiálové charakteristiky a svary důležité pro konstrukci spoje se okamžitě zobrazí a lze je přímo vytisknout. Podobně je možný export do souboru DXF. Spoje lze vizualizovat v přídavném modulu RF-/JOINTS Timber - Timber to Timber nebo přímo na RFEM/RSTAB modelu.

Všechny obrázky lze zahrnout do tiskového protokolu programu RFEM/RSTAB nebo přímo vytisknout. Díky přizpůsobenému výstupu je možná optimální vizuální kontrola již ve fázi návrhu.

Modul zobrazí následující výsledky posouzení:

• Ověření minimální rozteče
• Únosnost každého vrutu
