Question

Dans RF-/JOINTS Timber - Steel to Timber, l'assemblage de type I « Seulement la barre principale » peut également être appliqué à plusieurs barres connectées.

Lorsqu'un assemblage bois est conçu comme le montre la Figure 01 de cet article technique, la rigidité résultante du ressort (raideur du ressort de rotation) de l'assemblage peut être considérée. Elle peut être déterminée à l'aide du module de glissement de l'assemblage et du moment d'inertie polaire de l'assemblage en négligeant l'aire de l'assemblage.

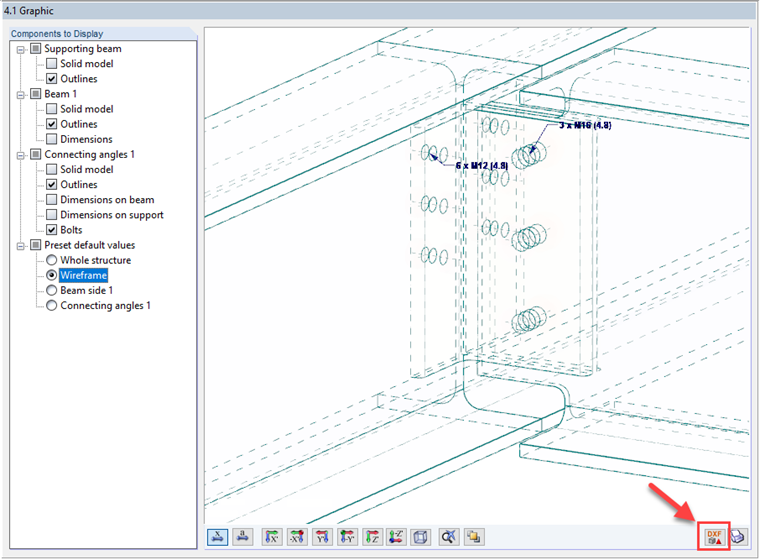

Les modules RF-/JOINTS disposent d'une fenêtre graphique qui affiche tous les composants de l'assemblage. Vous pouvez utiliser la souris pour zoomer, déplacer ou tourner la vue.

Général

• Assemblage poteau-poutre : assemblage possible entre la poutre et la semelle du poteau ou entre le poteau et la semelle de poutre
• Assemblage poutre-poutre : calcul d'assemblages par platines d'about résistants aux moments et d'assemblages rigides avec éclisse possible
• Export automatique du modèle et des données de charge à partir de RFEM/RSTAB
• Boulons M12 à M36 avec les classes de résistance 4.6, 4.8, 5.6, 5.8, 6.8, 8.8 et 10.9 si ces classes de résistance sont disponibles dans l'Annexe Nationale sélectionnée
• Vastes possibilités de définition des distances entre les boulons et entre les bords (contrôle des distances autorisées)
• Contreventement des poutres avec des jarrets ou des raidisseurs sur la face supérieure ou inférieure
• Assemblage par platine d'about avec ou sans dépassement
• Assemblage avec résistance à la flexion pure, à l'effort normal pur (assemblage en traction) ou à l'effort normal et la flexion combinés possible
• Calcul des rigidités d'assemblage et vérification de la possibilité d'un assemblage articulé, élastique ou rigide

Assemblage par platine d'about dans une configuration poutre-poutre

• Les poutres ou poteaux connectés peuvent être contreventés d'un côté par des jarrets ou des deux côtés par des raidisseurs
• Large choix de raidisseurs pour l'assemblage (complets ou incomplets, par exemple)
• Jusqu'à dix boulons horizontaux et quatre boulons verticaux
• Possibilité de connecter des sections en I constantes ou à inertie variable
• Vérification :
  • ELU de la poutre connectée (résistance à l'effort tranchant et en traction de l'âme, par ex.)
  • ELU de la platine d'about de la poutre (tronçon en T en traction, par ex.)
  • ELU des cordons de soudure des platines
  • ELU du poteau dans la zone de l'assemblage (semelle de poteau et tronçon en T en flexion, par exemple)
  • Toutes les vérifications sont effectuées selon l'EN 1993-1-8 et l'EN 1993-1-1

Joint de platine d'about résistant aux moments

• Deux ou quatre rangées de boulons verticales et jusqu'à dix rangées horizontales
• Les poutres connectées peuvent être rigidifiées d'un côté par des jarrets ou des deux côtés par des raidisseurs
• Des sections en I constantes ou à inertie variable peuvent être connectées
• Vérification :
  • ELU des poutres connectées (résistance au cisaillement ou en traction des plaques de l'âme, par exemple)
  • ELU des platines d'about de la poutre (tronçons en T en traction, par ex.)
  • ELU des cordons de soudure des platines d'about
  • ELU des boulons sur la platine d'about (traction et cisaillement combinés)

Assemblage poutre-poutre par éclisse

• Jusqu'à dix rangées de boulons possibles pour les assemblages par plats de semelles
• Jusqu'à dix rangées de boulon dans la direction verticale et horizontale pour les assemblages par doublure d'âme
• Le matériau de la cornière peut être différent de celui des poutres
• Vérification :
  • ELU des poutres connectées (section nette dans l'aire en traction, par ex.)
  • ELU des tasseaux (section nette en traction, par ex.)
  • ELU de chaque boulon ou des différents groupes de boulons (vérification de la résistance au cisaillement d'un boulon par ex.)

Les vérifications sont d'abord rassemblées et affichées dans un tableau avec la géométrie de l'assemblage. Dans les autres fenêtres de résultats, vous pouvez consulter tous les détails essentiels de vérification.

Les dimensions et propriétés importantes de matériaux pour la construction des attaches sont aussitôt affichées et peuvent être imprimées. De même, l'exportation vers un fichier DXF est activée. Les assemblages peuvent être affichés dans le module RF-/JOINTS Timber - Timber to Timber ainsi que dans RFEM/RSTAB.

Tous les graphiques peuvent être imprimés directement ou transférés dans le rapport d'impression de RFEM/RSTAB. Il est possible de contrôler visuellement les résultats de manière optimale dès la phase de calcul.

Les résultats des vérifications suivantes sont affichés :

• Contrôle de l'espacement minimum
• Capacité de charge de chaque vis
