VERBUND-TR

Das Programm VERBUND-TR ermöglicht Ihnen die Bemessung von Verbunddurchlaufträgern nach European Union ENV 1994-1-1:1992-10.

Das Modul selbst baut auf der Bidirektionalität zwischen RSTAB 8 und den Zusatzmodulen auf. Um VERBUND-TR verwenden zu können, ist allerdings keine RSTAB 8-Lizenz notwendig (alleiniger Betrieb ist möglich).

Verbundträgerbemessung nach ENV 1994-1-1:1992

Gesamtanzahl: 4

VERBUND-TR | Leistungsmerkmale

Einfeld- und Durchlaufträger mit definierbaren Randbedingungen
Automatische Ermittlung der effektiven Querschnitte
Beliebige Hilfsunterstützung für den Montagezustand
Frei definierbare Punkt-, Strecken- und Trapezlasten als Ausbaulasten mit Angabe des Betonalters bei Belastung
Berücksichtigung von frei definierbaren Montagelasten sowie von Montage-Wanderlasten
Automatische Lastfallkombination
Berechnung der Querschnittswerte nach Methode 1 bzw. 2
Berechnung der elastischen Schnittgrößen mit RSTAB
Schnittgrößenumlagerung
Nachweis der Biege- und Querkrafttragfähigkeit mit Interaktion
Ermittlung der erforderlichen Verbundmittel und deren Verteilung
Nachweis der Längsschubbeanspruchung
Ausgabe der maßgebenden Lagerlasten für Bau- und Endzustand einschließlich Montagestützlasten
Biegedrillknicknachweis
Nachweis der Rissbreitenbeschränkung
Nachweis des Schwingungsverhaltens

VERBUND-TR | Eingabe

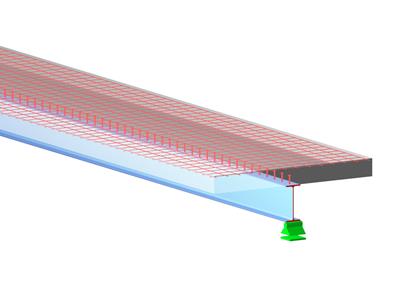

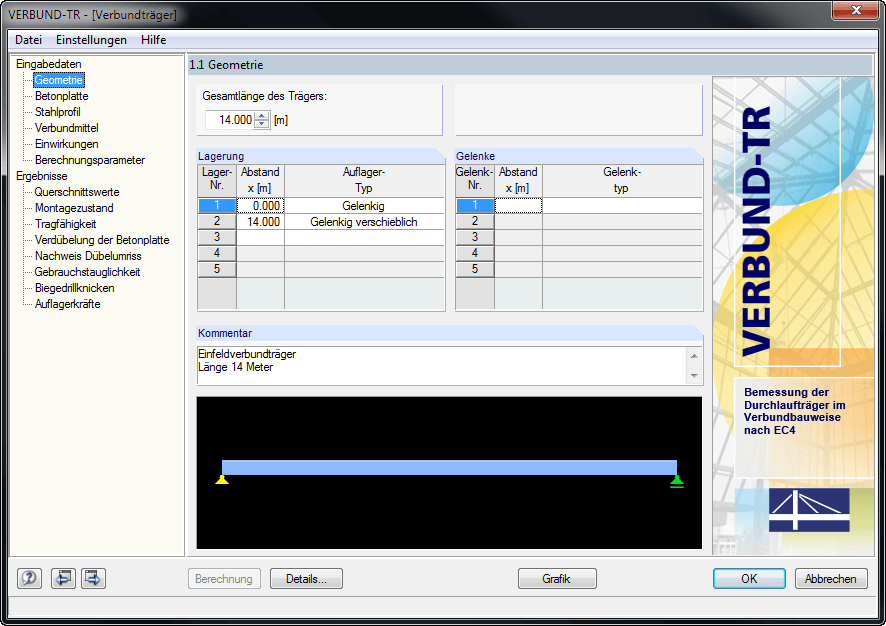

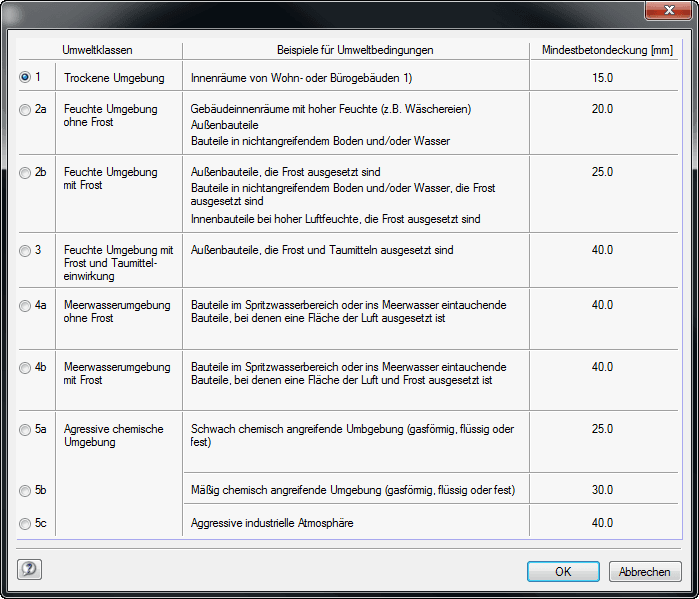

Sowohl Einfeld- als auch Durchlaufträger mit oder ohne Kragarmen können in der Systemeingabe definiert werden. Die Vorgabe unterschiedlicher Stützweiten mit definierbaren Randbedingungen (Auflager, Gelenke) ist ebenso möglich wie beliebige Hilfsunterstützungen und Momentengelenke im Montagezustand. Als Gesamtquerschnitt lassen sich typische Verbundträger-Querschnitte aus Stahlträgern (I-Profile) mit massiven Betonplatten, Fertigteilplatten, Trapezblechen oder gevoutete Massivdecken erzeugen.

Auch eine beliebige Abstufung der Querschnitte über die Trägerlänge, wahlweise mit Kammerbeton, ist möglich. Die Eingabe zusätzlicher Querbewehrung bei Trapezblechen, Profilverstärkungen, sowie eckiger oder runder Stegausschnitte wird von erläuternden Bildern unterstützt. Bei der Lasteingabe werden die Eigengewichte automatisch angesetzt. Eine Berücksichtigung von Ausbau- und veränderlichen Lasten mit Angabe des Betonalters bei Belastungsbeginn für das Kriechen ist ebenso möglich, wie die Definition von frei definierbaren Einzel-, Strecken- und Trapezlasten. Eine Kombination aus den Angaben der einzelnen Lastfälle wird von VERBUND-TR automatisch gebildet.

VERBUND-TR | Bemessung

Bei der Schnittgrößenermittlung hat der Anwender die Wahlmöglichkeit zwischen Berechnungsmethode 1 (ungerissen über gesamte Trägerlänge) und Berechnungsmethode 2 (Rissbildung über Innenstützen).

In beiden Fällen kann eine konstante mitwirkende Breite des Betongurtes über die gesamte Stützweite nach ENV 1994-1-1, 4.2.2.1 (1) und eine Umlagerung der Momente berücksichtigt werden. Bei der Dübelbemessung ist ausschließlich eine elastische Berechnung der Schnittgrößen über den Berechnungskern von RSTAB möglich (keine Lizenz für RSTAB erforderlich!).

Während der Berechnung erfolgt eine vollautomatische Ermittlung der effektiven Querschnittswerte zu den jeweiligen Zeitpunkten unter Berücksichtigung des Kriechens und Schwindens. Die statischen Systeme werden als Stabwerk mit allen Randbedingungen und Lasten in der RSTAB-Oberfläche erzeugt. Somit wird eine zuverlässige Berechnung der Schnittgrößen auch mit den ideellen Querschnittswerten gewährleistet.

VERBUND-TR | Ergebnisse

Die Ergebnisse werden in Tabellen ausgegeben. Die übersichtliche Struktur der Ergebnisse - sortiert nach den erforderlichen Nachweisen - ermöglicht eine leichte Orientierung und Überprüfung.

Nachweise im Grenzzustand der Tragfähigkeit:

Biege- und Quertragfähigkeit mit Interaktion
Teilweise Verdübelung duktiler und nicht duktiler Verbindungsmittel
Ermittlung der erforderlichen Verbundmittel und deren Verteilung
Berechnung der Längsschubbeanspruchung
Nachweis der Verdübelung und des Dübelumrisses
Ausgabe der maßgebenden Auflagerlasten für den Bau- und Endzustand einschließlich der Montagestützlasten
Biegedrillknicknachweis (bei Durchlaufträgern und Kragarmen)
Überprüfung der Querschnittsklassen und der plastischen und elastischen Querschnittswerte

Nachweise im Grenzzustand der Gebrauchstauglichkeit:

Durchbiegungsnachweis
Verformungen und Überhöhungen ermittelt mit den ideellen Querschnittswerten aus Kriechen und Schwinden
Schwingungsverhalten (Eigenfrequenzanalyse)
Rissbreitenbeschränkung
Bestimmung der Auflagerkräfte

Sämtliche Daten werden in einem übersichtlichen Ausdruckprotokoll mit vielen grafischen Gestaltungsmöglichkeiten dokumentiert. Bei Änderungen wird dieses automatisch aktualisiert. Das Programm VERBUND-TR ist ohne RSTAB-Lizenz alleinstehend lauffähig.
