COMPOSITE-BEAM

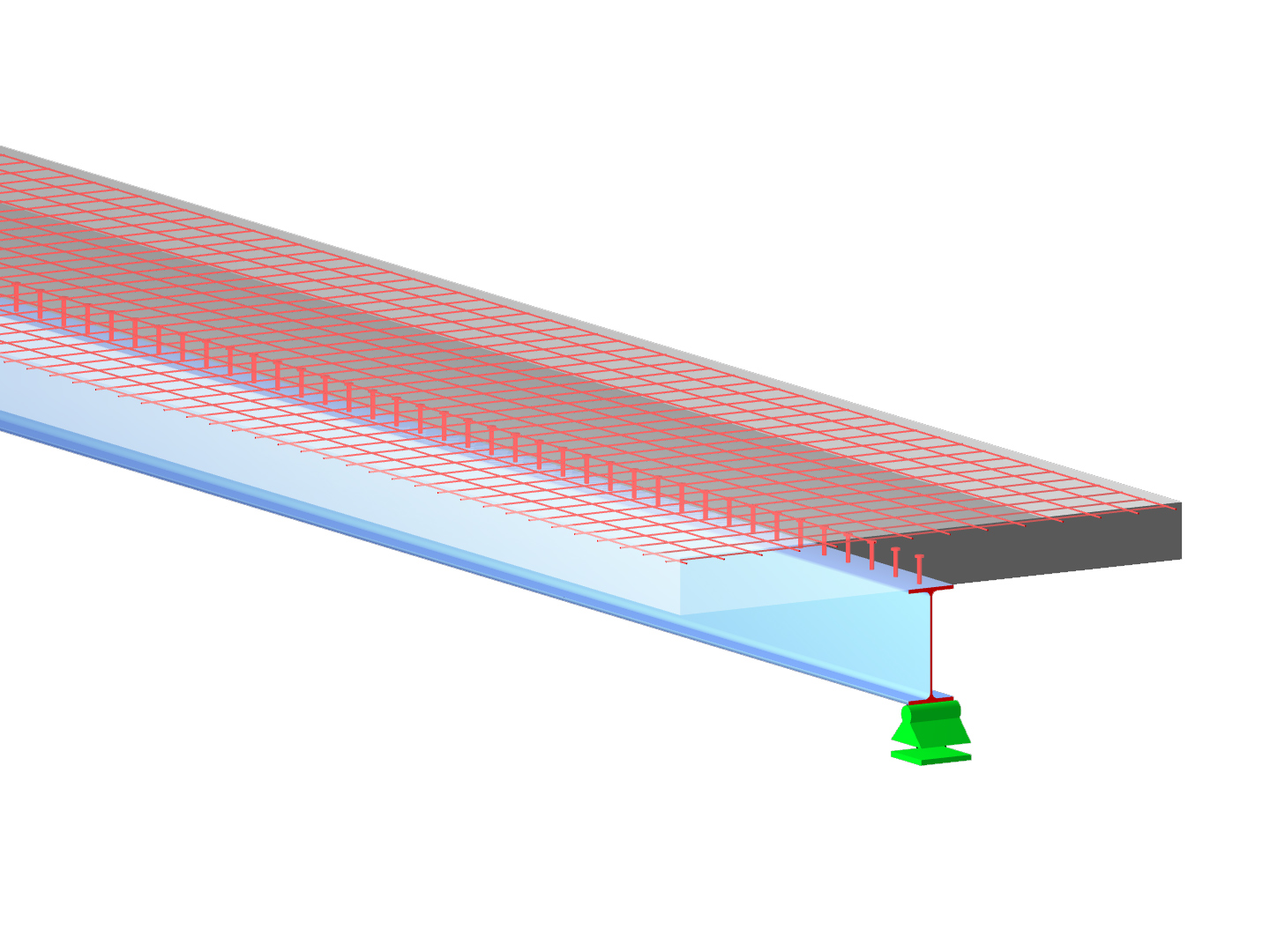

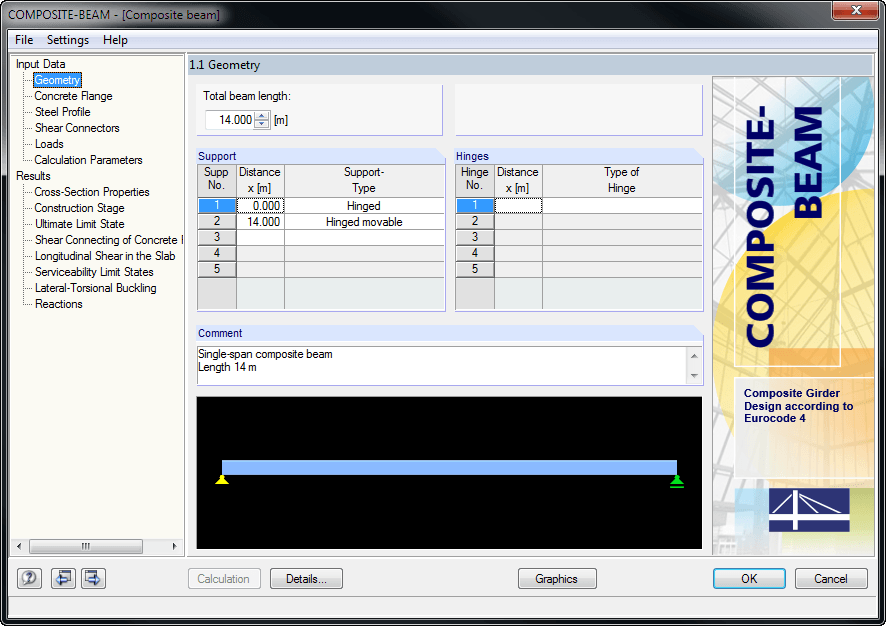

Lors de la saisie du modèle, vous pouvez définir des poutres à travée simple et continue avec ou sans porte-à-faux. De plus, il est possible de spécifier des longueurs des travées avec des conditions aux limites définissables (supports, communiqués) ainsi que tout soutien de la construction et du moment libération dans la phase de construction. Pour la modélisation d'une section complète, vous pouvez créer des sections de poutres composites typiques sur la base des poutres d'acier (I-sections) avec du béton solide brides, préfabriqué plaques, feuilles trapézoïdales ou plafonds pleins coniques.

Les sections peuvent également être graduées à l'aide de longueurs de poutre, éventuellement avec un enrobage en béton. Saisie de renforts transversaux supplémentaires pour les pellicules trapézoïdales, raidisseurs de profil ainsi que des ouvertures angulaires ou circulaires dans le Web est facilitée par des images descriptives. Lors de la saisie des charges COMPOSITE-BEAM applique automatiquement le poids propre. En outre, il est possible de considérer les charges fixes et variables avec en précisant l'âge du béton au début du chargement de reptiles et de définir des charges individuelles, uniforme et trapézoïdale librement. En outre, une combinaison de charge à partir d'informations sur les cas de charge individuels est créé automatiquement par COMPOSITE-BEAM.

Les résultats sont affichés dans les tableaux de résultats triés par vérification requise. La présentation claire des résultats permet une orientation et une évaluation faciles.

Vérification à l'ELU :

• Résistance à la flexion et au cisaillement avec interaction
• Assemblage partiel de cisaillement des organes d'assemblage ductiles et non ductiles
• Détermination de connecteurs de cisaillement nécessaires et leur distribution
• Vérification de la résistance aux forces de cisaillement longitudinal
• Vérification de la connexion avec les connecteurs de cisaillement et du périmètre des connecteurs
• Résultats des réactions d'appui déterminantes pour la phase de construction et mixte, y compris les charges des appuis de construction
• Analyse du déversement (pour les poutres continues et les poutres en porte-à-faux)
• Vérification des classes de section et des propriétés plastiques et élastiques des sections

Vérification à l'ELS :

• Vérification de la flèche
• Déformations et précontrainte initiales déterminées avec les propriétés de section idéales du fluage et du retrait
• Analyses modales
• Analyse de l'ouverture des fissures
• Détermination des efforts d'appui

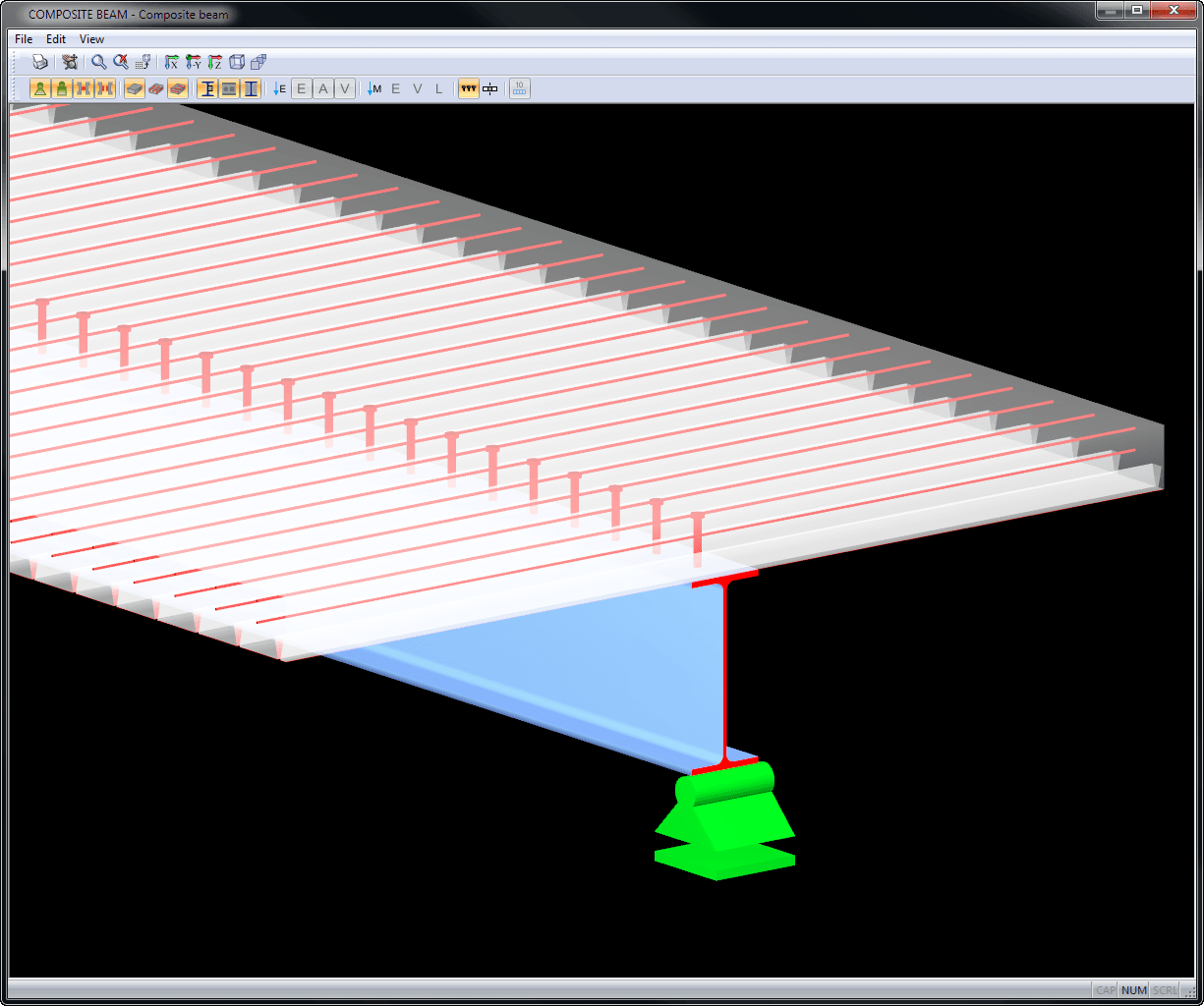

Toutes les données sont documentées dans un rapport d'impression clair, y compris les graphiques. En cas de modification, le rapport d'impression est mis à jour automatiquement. En outre, le programme autonome VERBUND-TR ne nécessite aucune licence RSTAB.
