COMPOSITE-BEAM

Программа COMPOSITE-BEAM позволяет рассчитывать составные неразрезные балки согласно европейской норме ENV 1994‑1‑1:1992‑10.

Сам модуль основан на двунаправленности между RSTAB и дополнительными модулями. Однако для использования COMPOSITE‑BEAM лицензия RSTAB 8 не требуется (возможна автономная работа).

Расчёт составных балок по норме ENV 1994-1-1:1992

Всего позиций: 4

COMPOSITE-BEAM | Характеристики

Однопролетные и неразрезные балки с определяемыми предельными условиями
Автоматическое определение эффективных сечений
Свободное размещение опор конструкций по этапам строительства
Свободно определяемые сосредоточенные, распределенные и трапециевидные нагрузки в качестве постоянных нагрузок с указанием возраста бетона при нагрузке
Свободно определяемые нагрузки на конструкцию, а также подвижные строительные нагрузки
Автоматическое сочетание нагрузок
Расчет характеристик сечения по методу 1 или 2
Расчет упругих внутренних сил при помощи RSTAB
Перераспределение моментов
Расчет прочности при изгибе и сдвиге с учетом взаимодействия
Определение требуемых анкеров на сдвиг и их распределение
Расчет прочности на продольный сдвиг
Результаты определяющих опорных реакций для стадии строительства и композитного анализа, включая нагрузки строительных опор
Расчет на потерю устойчивости при продольном изгибе с кручением
Расчет ограничения ширины трещин
Расчет собственной частоты

COMPOSITE-BEAM | Ввод данных

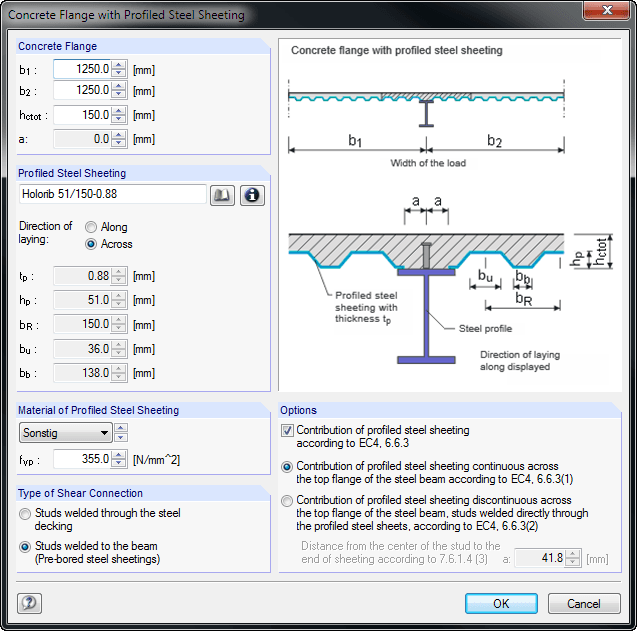

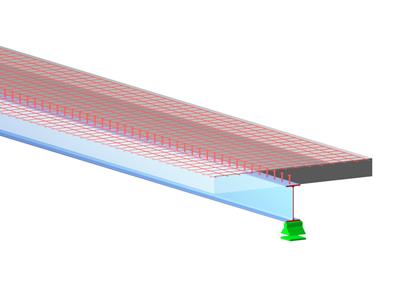

При вводе конструктивной модели можно задать однопролетные и неразрезные балки с консолями или без них. Далее можно задать различную длину пролета с определяемыми граничными условиями (опоры, шарниры), а также любые конструктивные опоры и моментные шарниры, действующие на стадии строительства. Для полного сечения вы можете создать типовые составные балочные сечения на основе стальных балок (двутавры) с массивными бетонными полками, сборными плитами, профлистами или коническими сплошными перекрытиями.

Кроме того, можно классифицировать сечения с помощью длины балок, по выбору с бетонной оболочкой. Соответствующие цифры облегчают ввод дополнительного поперечного армирования для профлиста, элементов жёсткости профиля, а также угловых или круглых отверстий в стенке. Собственный вес применяется автоматически при вводе нагрузок. Кроме того, можно учитывать постоянные и переменные нагрузки, указывая возраст бетона в начале нагрузки для ползучести, а также свободно задавать единичные, равномерные и трапециевидные нагрузки. Модуль COMPOSITE-BEAM автоматически создает сочетания нагрузок на основе данных отдельных загружений.

COMPOSITE-BEAM | Расчёт

При определении внутренних сил вы можете выбрать между методом расчета 1 (без трещин по всей длине балки) и методом расчета 2 (образование трещин над внутренними колоннами).

В обоих случаях можно учесть постоянную расчётную ширину бетонной плиты по всему пролёту согласно ENV 1994-1-1, 4.2.2.1 (1), а также перераспределение моментов. Внутренние силы для расчета анкеров на сдвиг могут быть определены только с помощью упругого расчета внутренних сил с помощью аналитического ядра RSTAB (лицензия RSTAB не требуется).

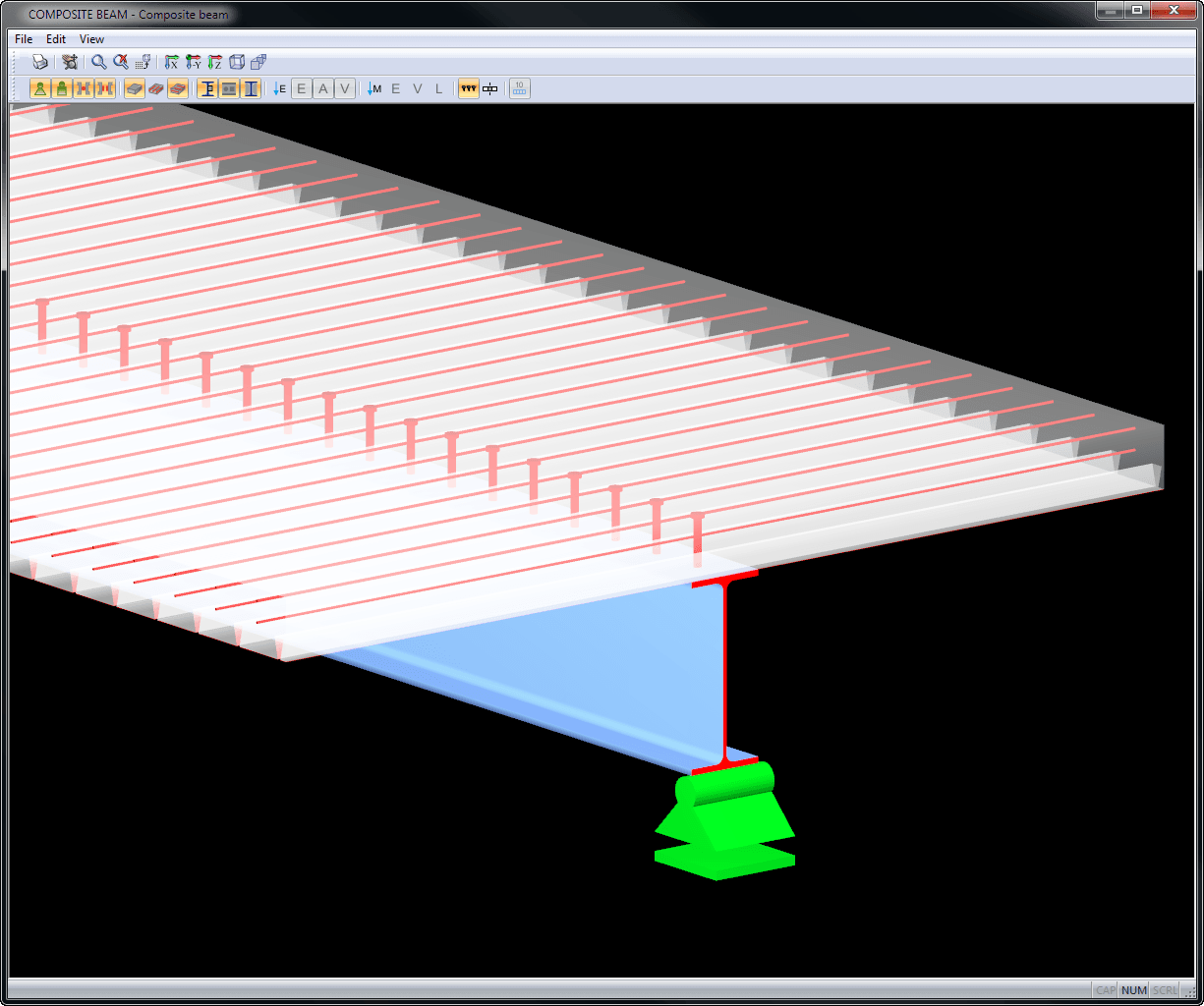

При расчете полностью автоматически определяются эффективные характеристики сечения в соответствующие моменты времени, с учетом ползучести и усадки. В пользовательском интерфейсе RSTAB создаются конструктивные модели в виде стержневой конструкции, включая все граничные условия и нагрузки. Таким образом можно обеспечить надежный расчет внутренних сил с учетом эффективных характеристик сечения.

COMPOSITE-BEAM | Результаты

Результаты изображаются в таблицах результатов, отсортированных по требуемым расчетам. Наглядное расположение результатов облегчает ориентацию и оценку.

Расчет предельного состояния 1-ой группы:

Прочность на изгиб и сдвиг с учетом взаимодействия
Соединение с частичным сдвигом податливых и неподатливых соединительных элементов
Определение требуемых анкеров на сдвиг и их распределение
Расчет прочности на продольный сдвиг
Расчет соединения с помощью анкеров на сдвиг и периметра соединителя
Результаты определяющих опорных реакций для стадии строительства и композитного анализа, включая нагрузки строительных опор
Расчёт на потерю устойчивости плоской формы изгиба (для неразрезных балок и консольных балок)
Проверка классов сечения, а также пластических и упругих характеристик сечений

Расчет предельного состояния по пригодности к эксплуатации:

Расчет прогиба
Деформации и начальный предварительный изгиб, определенные с идеальными характеристиками сечения от ползучести и усадки
Расчет собственных колебаний
Расчет на раскрытие трещин
Определение опорных реакций

Все данные, включая графически, задокументированы в наглядном протоколе результатов. В случае любых изменений, протокол результатов обновляется автоматически. COMPOSITE-BEAM - это автономная программа, для работы с которой не требуется лицензия RSTAB.
