组合梁

使用 COMPOSITE-BEAM 程序可以按照欧洲规范 ENV ENV 1994-1-1:1992-10 设计组合梁。

该模块是 RSTAB 8 和附加模块之间的双向通信。 Um VERBUND-TR verwenden zu können, ist allerdings keine RSTAB 8-Lizenz notwendig (alleiniger Betrieb ist möglich).

按照 ENV 1994-1-1:1992 进行组合梁设计

总数： 4

组合梁 | 产品特性

Einfeld- und Durchlaufträger mit definierbaren Randbedingungen
Automatische Ermittlung der effektiven Querschnitte
Beliebige Hilfsunterstützung für den Montagezustand
可自由定义集中荷载、分布荷载和作为固定荷载的梯形荷载，并在加载过程中指定混凝土的龄期
Berücksichtigung von frei definierbaren Montagelasten sowie von Montage-Wanderlasten
Automatische Lastfallkombination
Berechnung der Querschnittswerte nach Methode 1 bzw. 2
Berechnung der elastischen Schnittgrößen mit RSTAB
弯矩重分布
Nachweis der Biege- und Querkrafttragfähigkeit mit Interaktion
Ermittlung der erforderlichen Verbundmittel und deren Verteilung
Nachweis der Längsschubbeanspruchung
计算阶段和组合阶段的主导支座反力，包括施工支座荷载
Biegedrillknicknachweis
Nachweis der Rissbreitenbeschränkung
Nachweis des Schwingungsverhaltens

组合梁 | 输入

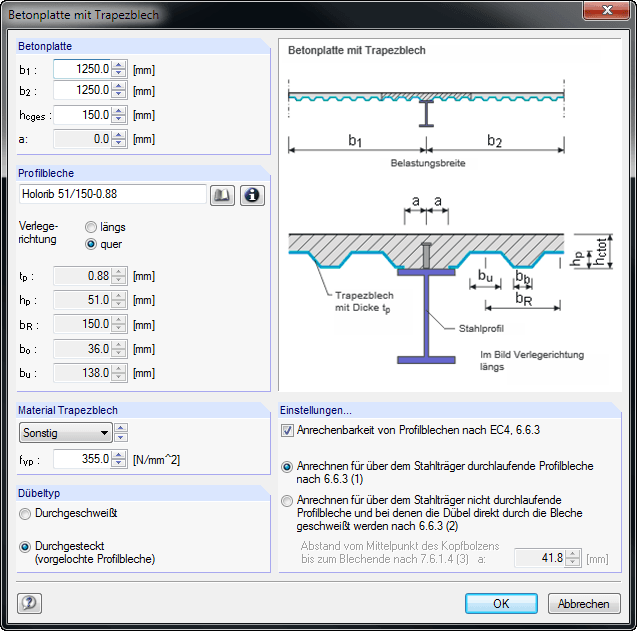

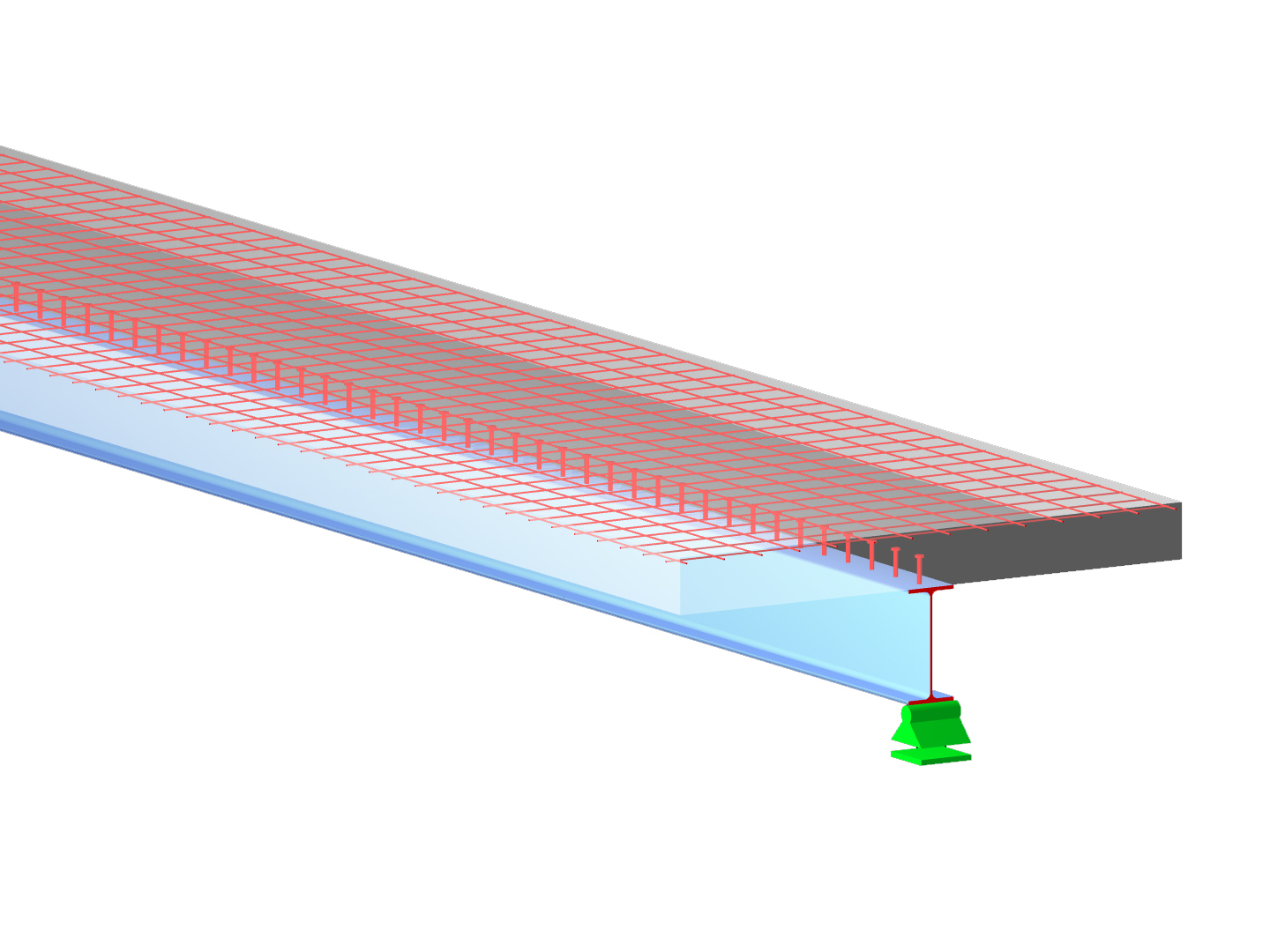

在结构模型中，可以选择定义悬臂梁或连续梁。此外，还可以在施工阶段定义不同的边界条件（支座和铰），以及施工支座和弯矩释放。对于完整的截面，您可以创建带混凝土翼缘的钢梁（工字形截面）、预制板、压型钢板或变截面实心楼盖的组合梁截面。

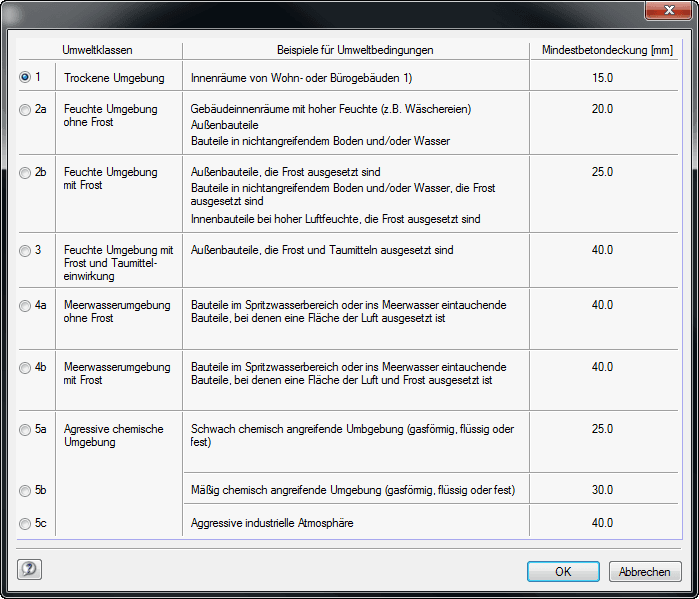

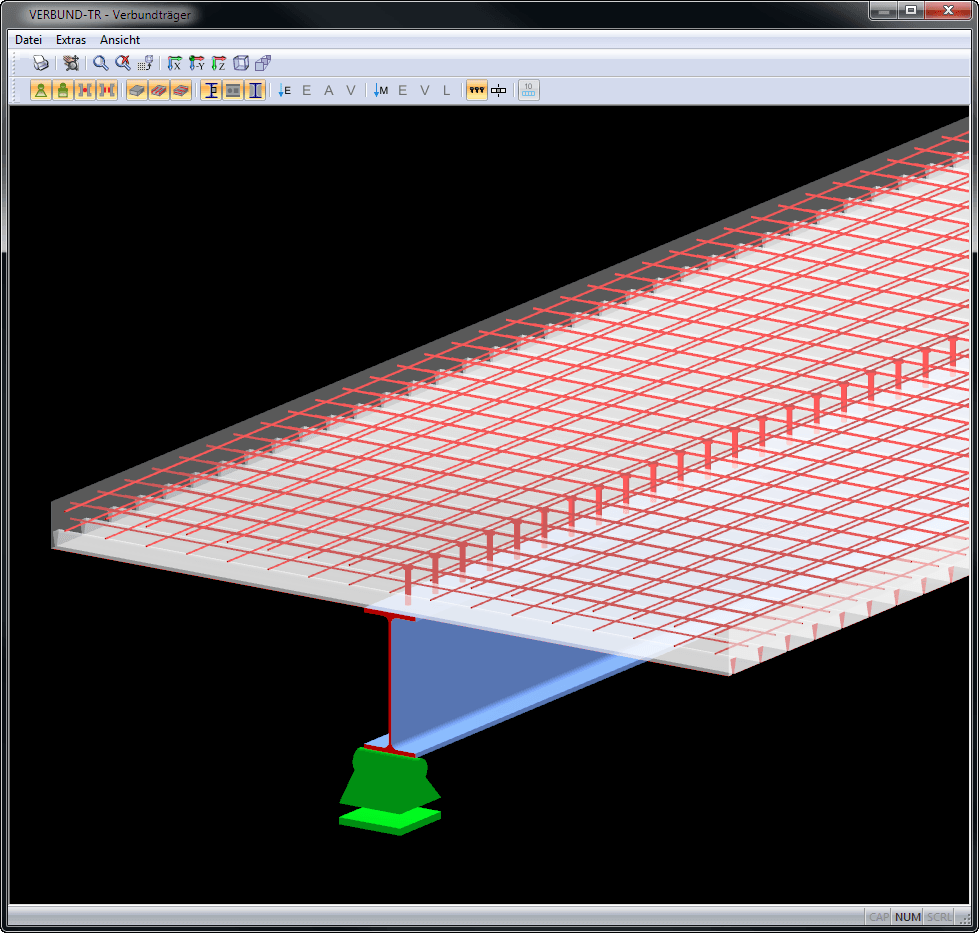

也可以通过梁的长度对截面进行分级，并且可以选择使用混凝土保护层。通过图形输入，用户可以方便地输入压型钢板、型材加劲肋以及斜腹板或圆形孔洞的横向附加配筋。当输入荷载时自动应用自重。此外，还可以考虑恒定荷载和可变荷载，通过在徐变加载开始时指定混凝土龄期，可以自由定义单一、均匀和梯形荷载。 COMPOSITE-BEAM 根据各个荷载工况数据自动创建一个荷载组合。
