VERBUND-TR | Eingabe

Sowohl Einfeld- als auch Durchlaufträger mit oder ohne Kragarmen können in der Systemeingabe definiert werden. Die Vorgabe unterschiedlicher Stützweiten mit definierbaren Randbedingungen (Auflager, Gelenke) ist ebenso möglich wie beliebige Hilfsunterstützungen und Momentengelenke im Montagezustand. Als Gesamtquerschnitt lassen sich typische Verbundträger-Querschnitte aus Stahlträgern (I-Profile) mit massiven Betonplatten, Fertigteilplatten, Trapezblechen oder gevoutete Massivdecken erzeugen.

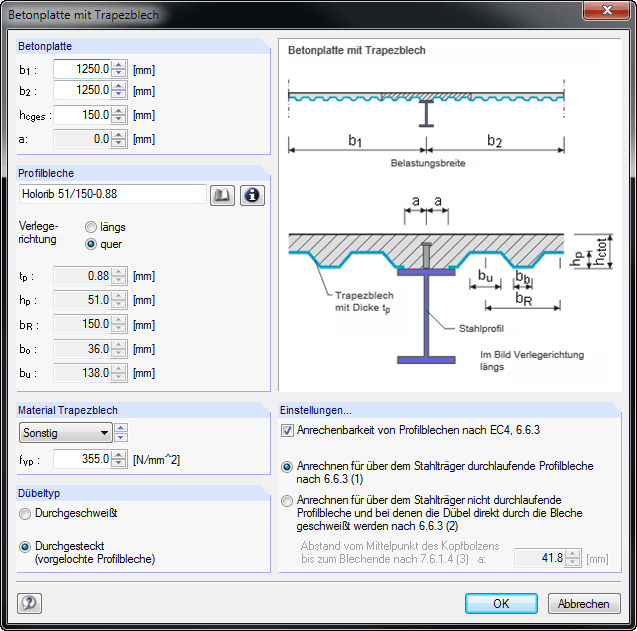

Auch eine beliebige Abstufung der Querschnitte über die Trägerlänge, wahlweise mit Kammerbeton, ist möglich. Die Eingabe zusätzlicher Querbewehrung bei Trapezblechen, Profilverstärkungen, sowie eckiger oder runder Stegausschnitte wird von erläuternden Bildern unterstützt. Bei der Lasteingabe werden die Eigengewichte automatisch angesetzt. Eine Berücksichtigung von Ausbau- und veränderlichen Lasten mit Angabe des Betonalters bei Belastungsbeginn für das Kriechen ist ebenso möglich, wie die Definition von frei definierbaren Einzel-, Strecken- und Trapezlasten. Eine Kombination aus den Angaben der einzelnen Lastfälle wird von VERBUND-TR automatisch gebildet.



;
