In diesem Abschnitt wird zunächst erklärt, wie Sie die Anzeige im Hauptarbeitsbereich selbst regulieren können. Außerdem lernen Sie, wie Liniengelenke zwischen den Wänden und der Decke des Erdgeschosses eingefügt werden können.
Sichtbarkeiten
Tipp
Für eine bessere Übersicht über das Modell lässt sich in der Symbolleiste über die Schaltfläche
die Ansicht auf selektierte Objekte beschränken oder es können selektierte Objekte ausgeblendet werden.
Reduzieren Sie die Ansicht auf das Erdgeschoss, indem Sie das obere Stockwerk selektieren und anschließend die Sichtbarkeit dieser Objekte ausschließen.

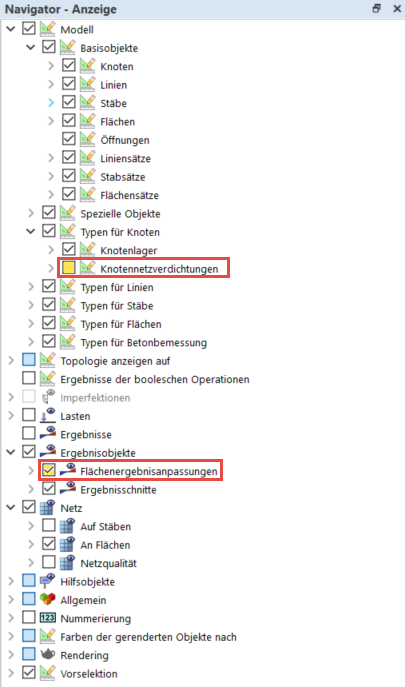

Welche Objekte angezeigt werden, kann im 'Anzeige-Navigator' eingestellt werden. Auf diesem Weg können zum Beispiel die Knotennetzverdichtungen ausgeblendet und die Flächenergebnisanpassungen eingeblendet werden.
Liniengelenke erstellen

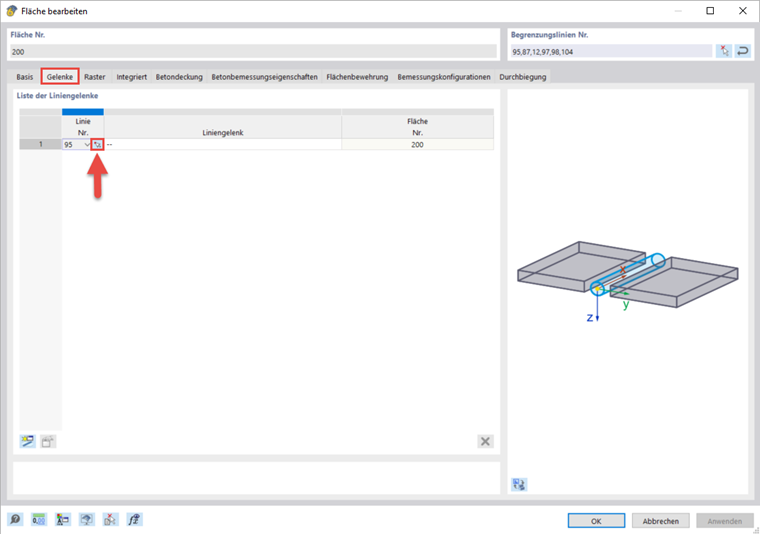

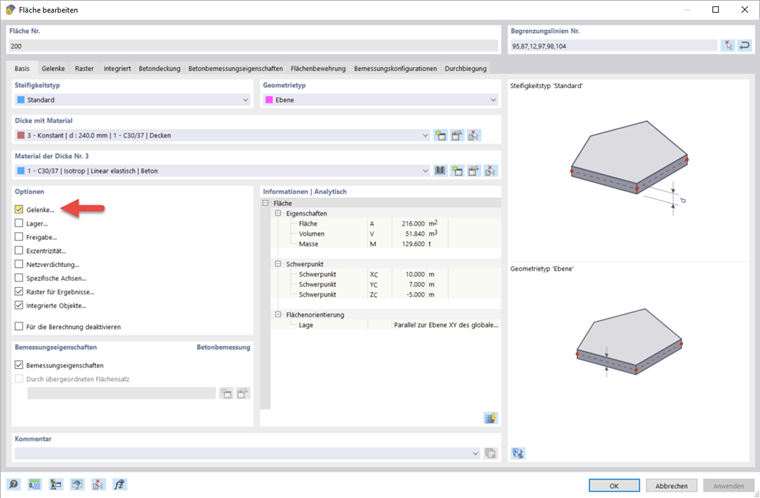

Mit einem Doppelklick auf die Decke des Erdgeschosses kommen Sie in den Bearbeitungsdialog. Aktivieren Sie dort die Option 'Gelenke' und wählen Sie dann in dem dazugehörigen Register über
die Linien aus, an denen ein Gelenk eingefügt werden soll.

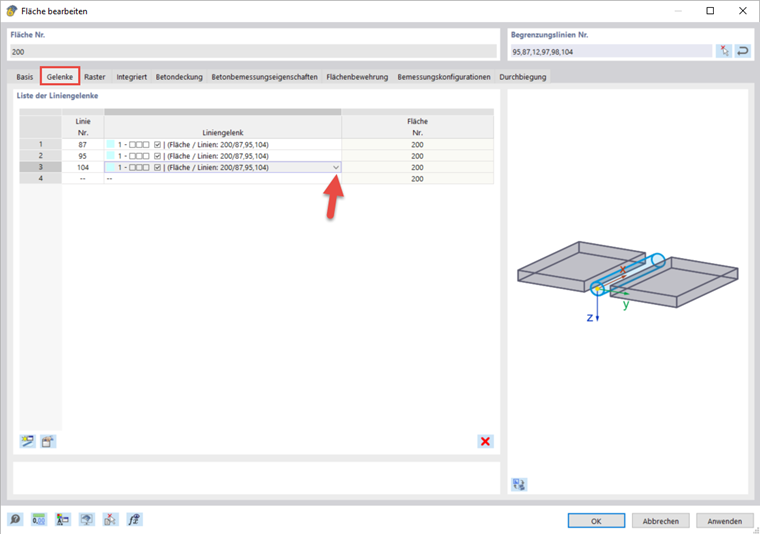

Den ausgewählten Linien muss nun noch ein konkretes Liniengelenk zugewiesen werden. Wählen Sie entweder ein bereits definiertes Liniengelenk aus oder erstellen Sie über
ein neues Liniengelenk, falls Sie noch keins definiert haben. In dem dazugehörigen Dialog lassen sich die Freiheitsgrade des Gelenks auswählen.
