V této kapitole nejprve vysvětlíme, jak můžete sami regulovat zobrazení v hlavní pracovní oblasti. Dozvíte se také, jak vložit liniové klouby mezi stěny a strop prvního podlaží.
Viditelnosti
Tip
Pro lepší přehled o modelu můžeme pomocí tlačítka
v panelu nástrojů omezit pohled na vybrané objekty nebo můžeme vybrané objekty skrýt.

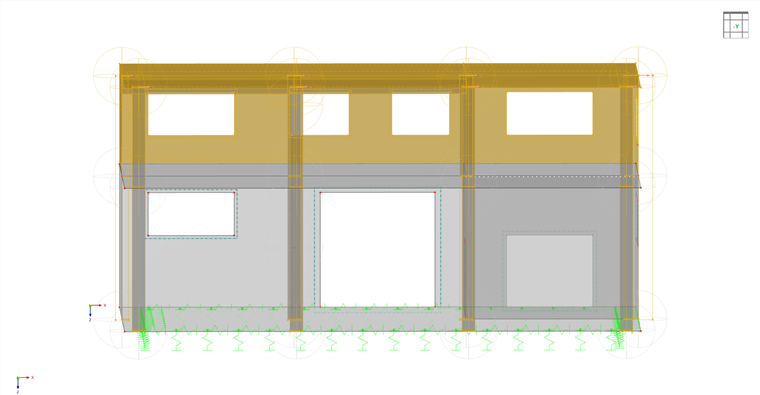

Zmenšením pohledu na přízemí označíme horní podlaží a vynecháme viditelnost těchto objektů.

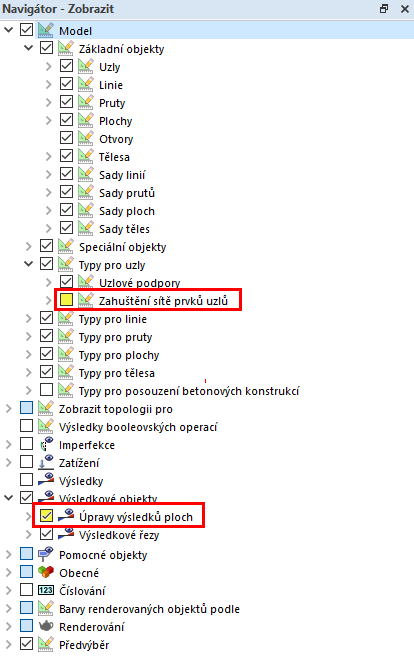

V ' navigátoru Zobrazit ' lze nastavit, které objekty se mají zobrazit. Tímto způsobem lze například skrýt zahuštění sítě uzlů a zobrazit přizpůsobení výsledků ploch.
Vytvořte liniové klouby

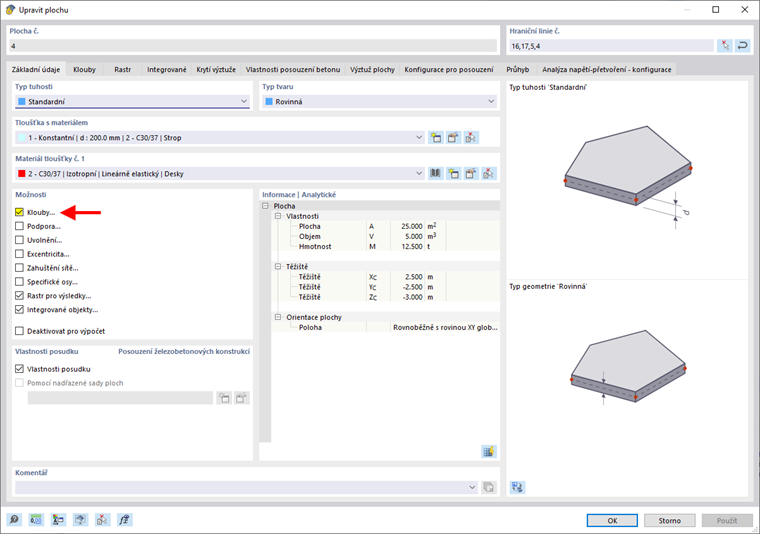

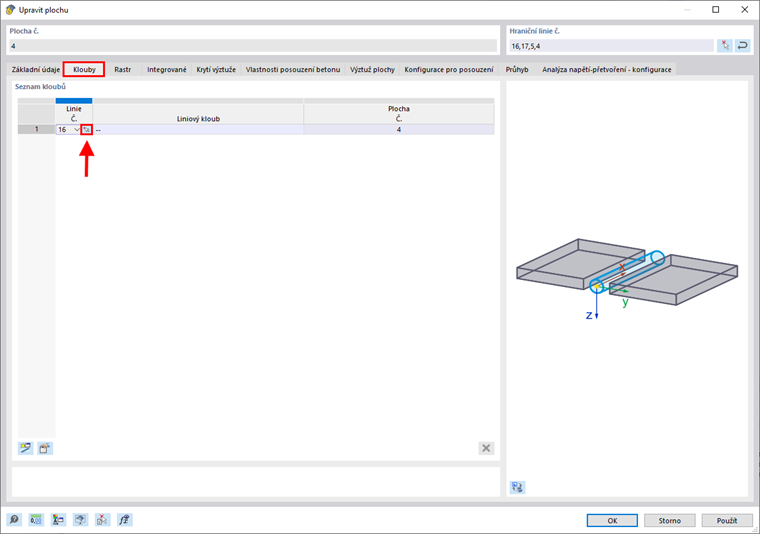

Dvojitým kliknutím na strop prvního podlaží se dostaneme do editačního dialogu. Aktivujeme volbu 'Přípoje' a poté pomocí

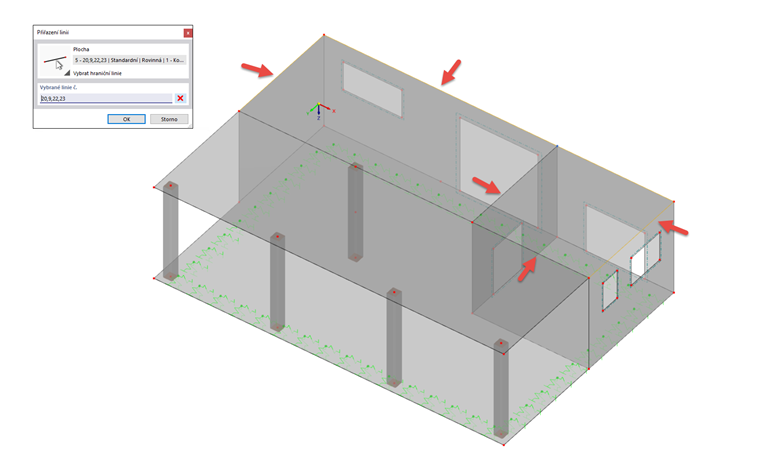

vybereme linie, na které se má vložit styčník.

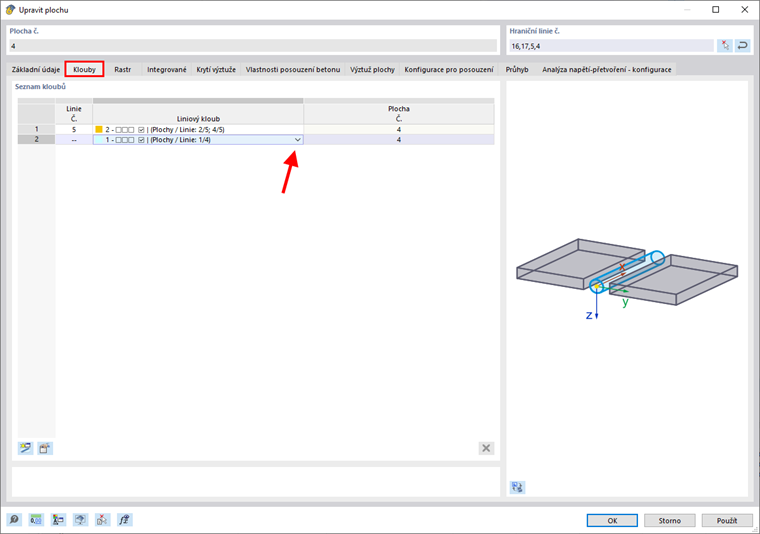

Vybraným liniím je nyní třeba přiřadit určitý kloub. Buď vyberte již definovaný liniový kloub, nebo vytvořte nový liniový kloub pomocí
, pokud ještě žádný není. V příslušném dialogu můžeme vybrat stupně volnosti spoje.
