Modelování železobetonové konstrukce

Těžištěm tohoto webináře je posouzení betonu v programu RFEM 6 a následné vyhodnocení a také dokumentace výsledků. Deshalb wird darauf verzichtet, dass betrachtete Modell, ein zweistöckiges Gebäude, von Grund auf einzugeben.
Sie können das Modell hier herunterladen:

In diesem Kapitel werden einzelne Aspekte der Modellierung, wie die FE-Netzverdichtung am oberen Ende der Stützen, die Flächenergebnisanpassung und das Erstellen von Liniengelenken, erklärt. Außerdem wird gezeigt, wie ein Unterzug eingegeben werden kann.

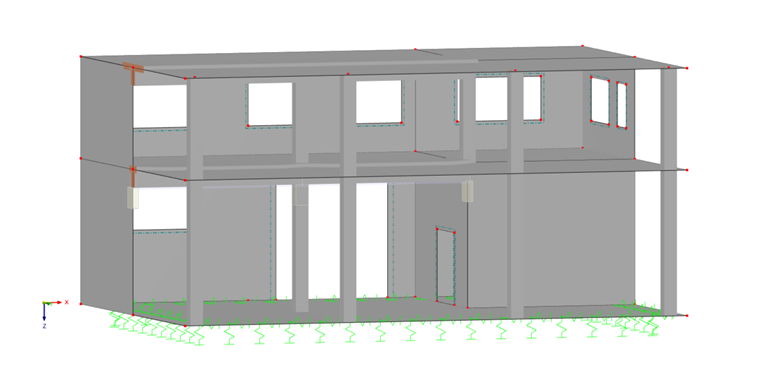

Kurzbeschreibung des Modells

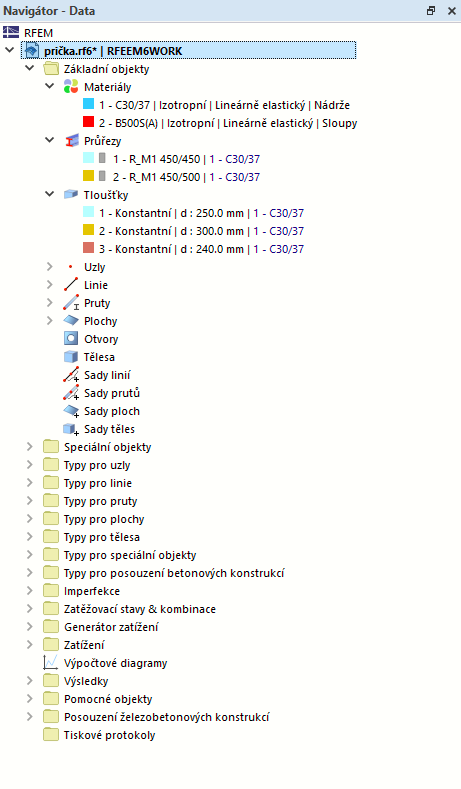

Das Gebäude besteht aus einem C30/37-Beton mit einer B500S-Bewehrung.

Informace

Definieren Sie bereits bei der Erstellung des Modells ein Material für die Bewehrung. Ansonsten kann der vom Programm berechneten Bewehrung kein Material zugewiesen werden.

Die Stützen haben einen 45x45 cm großen Querschnitt und der Unterzug hat eine Breite von 45 cm und eine Höhe von 50 cm.
