Stáhněte si zde model budovy ze železobetonu a otevřete ho v programu RFEM pro výpočty metodou konečných prvků.
Tento model jsme použili při bezplatném webináři "Modelování a posouzení železobetonových konstrukcí v programech RFEM 6 a RSTAB 9" dne 28. července 2022 (v angličtině, 26. července 2022 v němčině).
Model použitý v

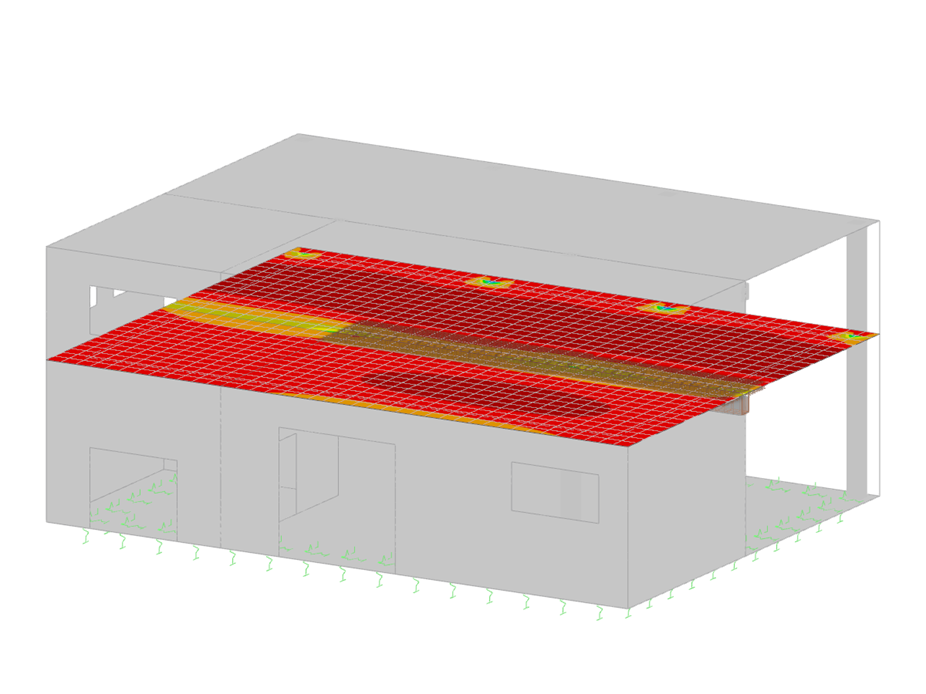

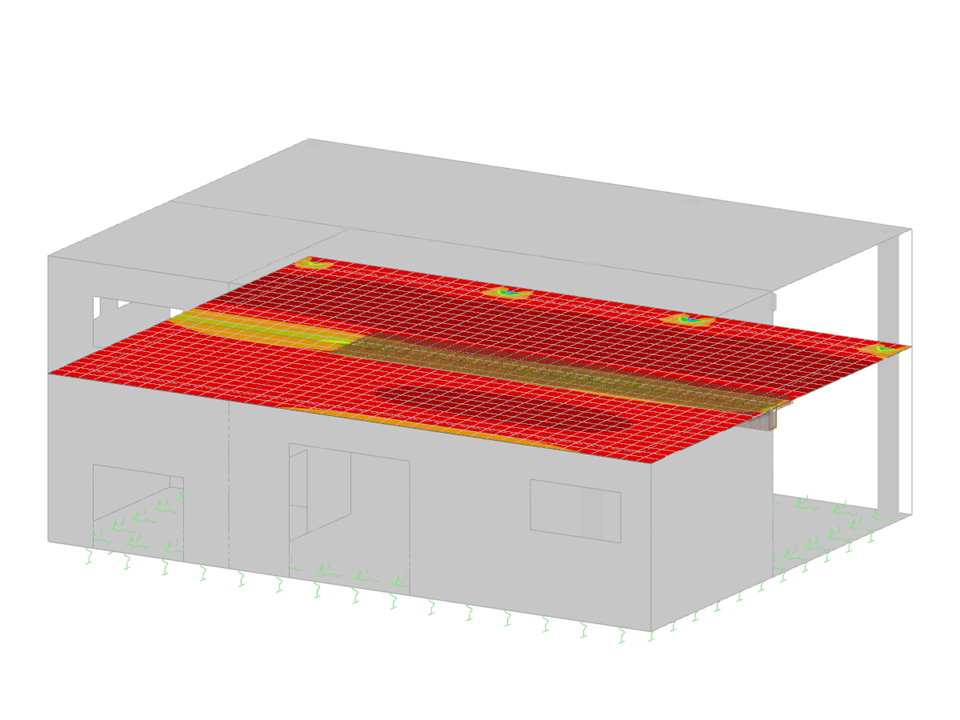

Železobetonová konstrukce
| Počet uzlů | 90 |
| Počet linií | 102 |
| Počet prutů | 15 |
| Počet ploch | 11 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 8 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 619,238 t |
| Rozměry (metrické) | 18,000 x 8,500 x 12,000 m |
| Rozměry (imperiální) | 59.06 x 27.89 x 39.37 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
