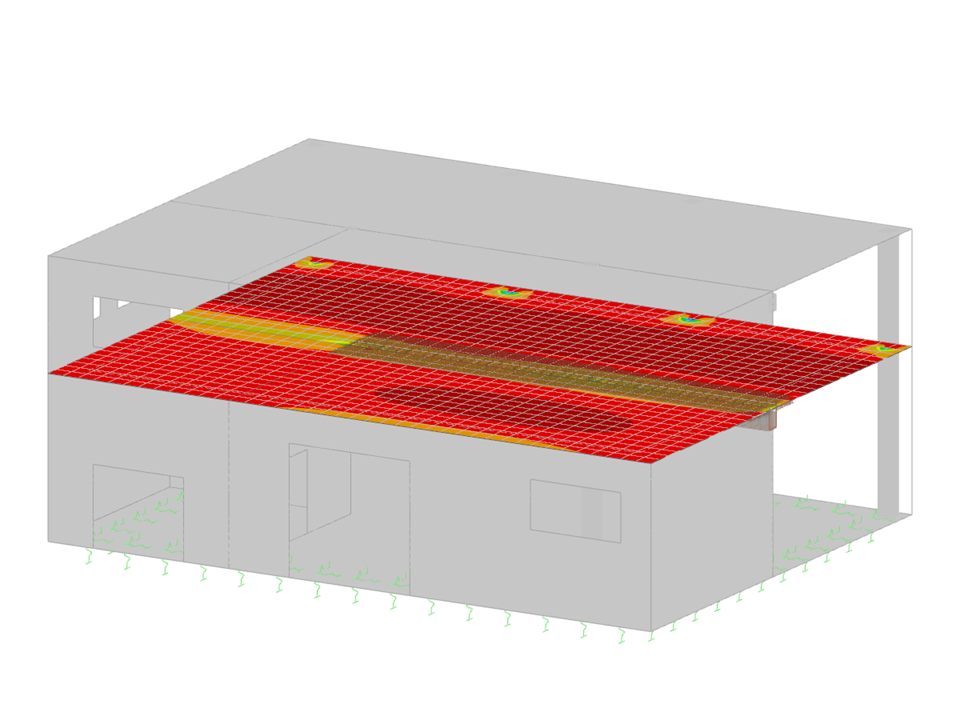

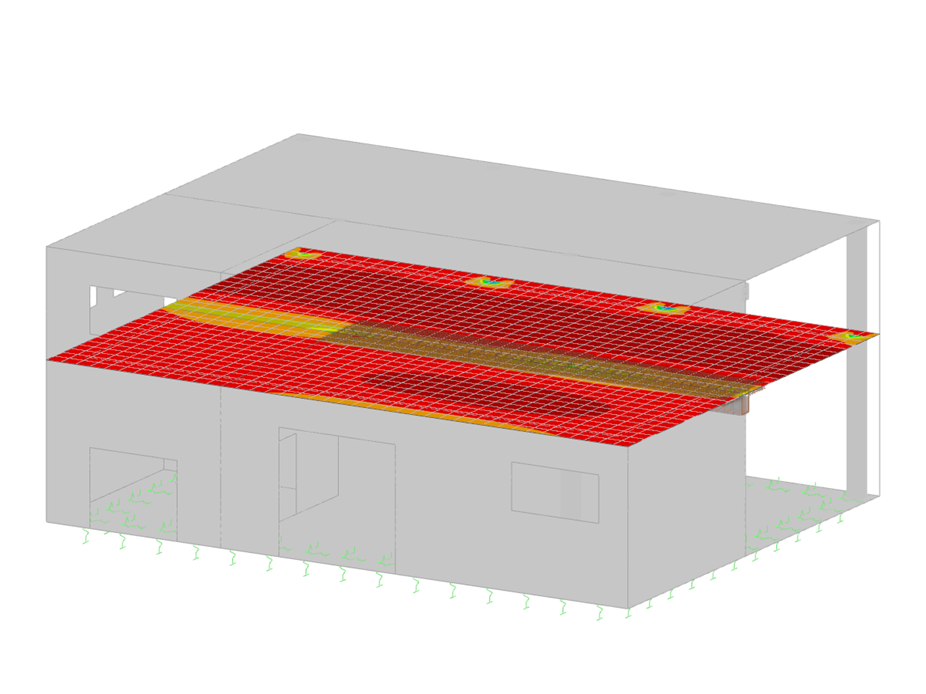

Téléchargez ici le modèle de ce bâtiment en béton armé et ouvrez-le dans le logiciel de calcul aux éléments finis RFEM.
Ce modèle a été utilisé dans le webinaire « Modélisation et calcul des structures en béton armé dans RFEM 6 et RSTAB 9 » du 28 juillet 2022 (en anglais, le 26 juillet 2022 en allemand).
Modèle utilisé dans
Structure en béton armé
| Nombre de nœuds | 90 |
| Nombre de lignes | 102 |
| Nombre de barres | 15 |
| Nombre de surfaces | 11 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 8 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 619,238 t |
| Dimensions (métrique) | 18,000 x 8,500 x 12,000 m |
| Dimensions (impériales) | 59.06 x 27.89 x 39.37 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
