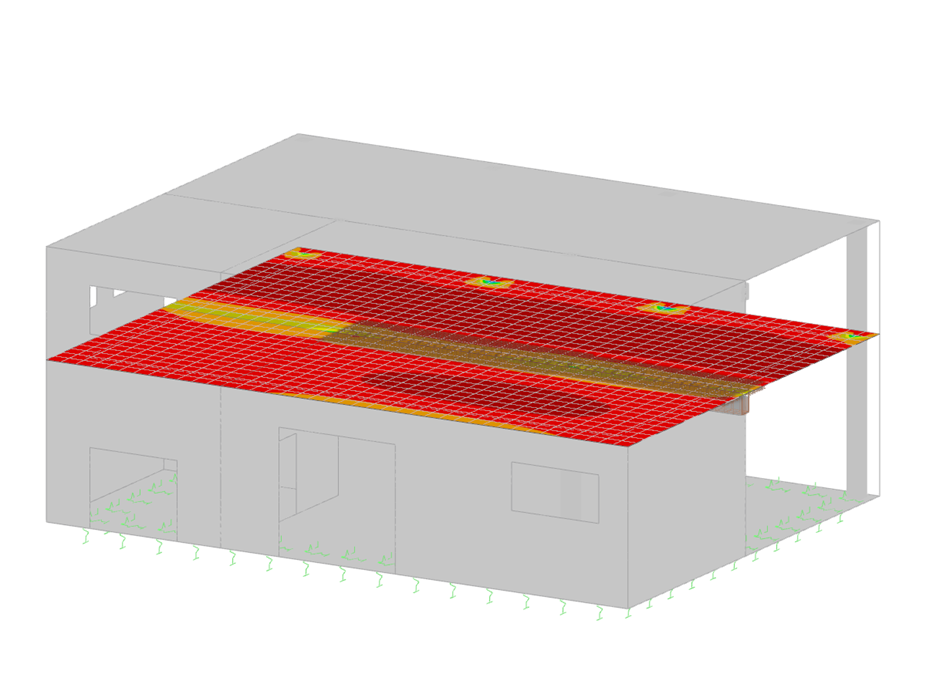

Faça aqui o download do modelo de um edifico em betão armado e abra-o com o programa de elementos finitos RFEM.
Este modelo foi utilizado no seminário web gratuito "Modelagem e dimensionamento de estruturas de betão armado no RFEM 6 e RSTAB 9" de 28 de julho de 2022 (em inglês de 26 de julho de 2022, em alemão).
Modelo utilizado em
Estrutura de betão armado
| Número de nós | 90 |
| Número de linhas | 102 |
| Número de barras | 15 |
| Número de superfícies | 11 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 8 |
| Número de combinações de resultados | 0 |
| Peso total | 619,238 t |
| Dimensões (métricas) | 18,000 x 8,500 x 12,000 m |
| Dimensões (imperial) | 59.06 x 27.89 x 39.37 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
