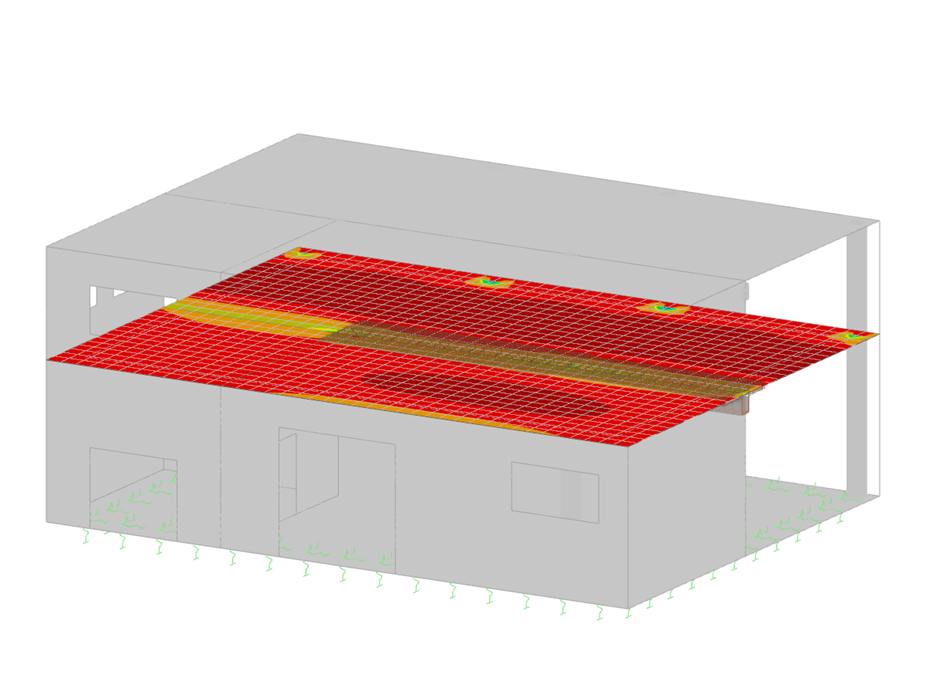

Descargue aquí el modelo de un edificio de hormigón armado y ábralo con el software RFEM estructural FEA.
Este modelo se utiliza en el seminario web gratuito "Modelado y diseño de estructuras de hormigón armado en RFEM 6 y RSTAB 9" el 28 de julio de 2022 (inglés, el 26 de julio de 2022, en alemán).
Modelo utilizado en
Estructura de hormigón armado
| Número de nudos | 90 |
| Número de líneas | 102 |
| Número de barras | 15 |
| Número de superficies | 11 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 8 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 619.238 t |
| Dimensiones (métricas) | 18,000 x 8,500 x 12,000 m |
| Dimensiones (imperiales) | 59.06 x 27.89 x 39.37 feet |
