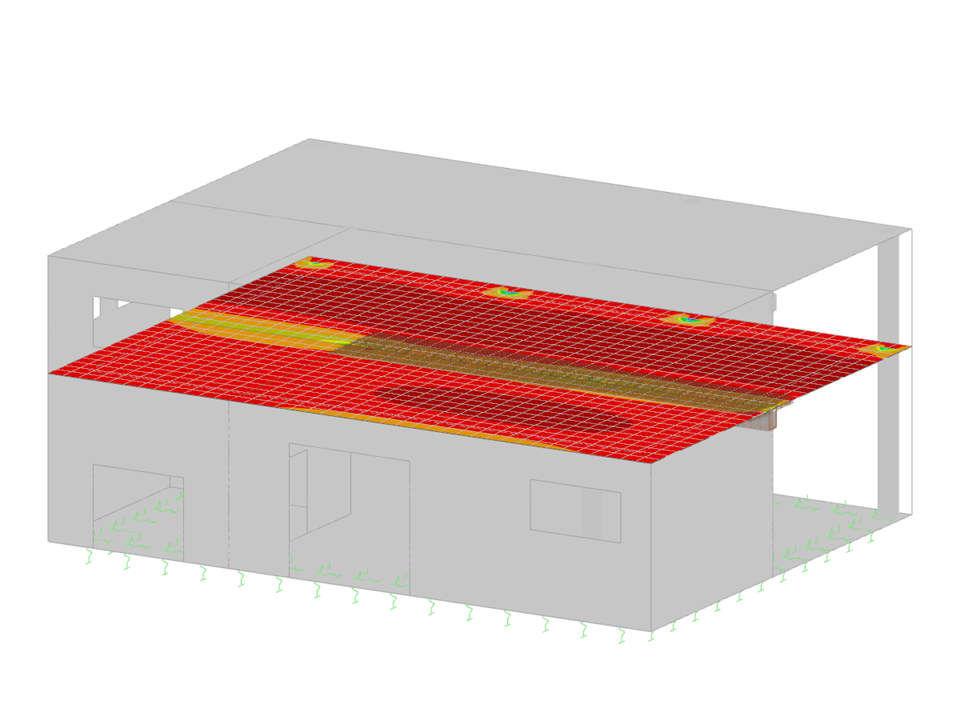

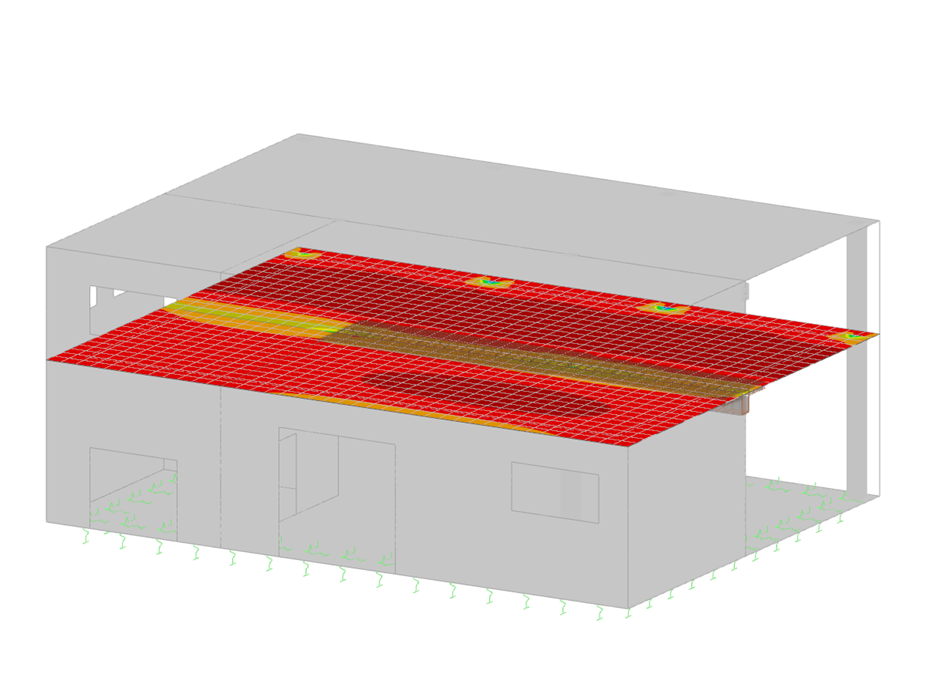

Scarica qui il modello di un edificio in cemento armato e aprilo nel programma di calcolo agli elementi finiti RFEM.
Questo modello è utilizzato nel webinar gratuito "Modellazione e progettazione di strutture in cemento armato in RFEM 6 e RSTAB 9" il 28 luglio 2022 (in inglese, 26 luglio 2022 in tedesco).
Modello utilizzato in
Struttura in calcestruzzo armato
| Numero di nodi | 90 |
| Numero di linee | 102 |
| Numero di aste | 15 |
| Numero di superfici | 11 |
| Numero di solidi | 0 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 8 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 619,238 t |
| Dimensioni (metriche) | 18.000 x 8.500 x 12.000 m |
| Dimensioni (imperiali) | 59.06 x 27.89 x 39.37 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
2024-10-23
Corso di formazione online
Durata: 00:55:53 min
Durata: 00:58:31 min
Caratteristiche del prodotto
Durata: 00:00:45 min
Durata: 01:09:36 min
Durata: 01:00:25 min
Caratteristiche del prodotto
Durata: 00:00:56 min
Durata: 00:38:40 min
Questo articolo descrive per te, usando l'esempio di una piastra in calcestruzzo fibrorinforzato, che influenza l'uso di diversi metodi di integrazione e un diverso numero di punti di integrazione ha sul risultato del calcolo.
![Campate basate sulla Figura 5.2 da [1]](/it/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Per progettare correttamente una trave o una trave a T in RFEM 6 e nell'add-on "Progetto calcestruzzo", è importante determinare le "larghezze dell'ala" delle aste nervate. Questo articolo riguarda le opzioni di input per una trave a due campate e il calcolo delle dimensioni dell'ala secondo EN 1992-1-1.
Quando si calcolano strutture regolari, l'immissione dei dati spesso non è complicata ma richiede molto tempo. L'automazione degli input può far risparmiare tempo prezioso. Il compito descritto in questo articolo è considerare i piani di una casa come singole fasi costruttive. I dati vengono inseriti utilizzando un programma C#in modo che l'utente non debba inserire manualmente gli elementi dei singoli piani.
Se si desidera utilizzare un modello di superficie puro, ad esempio, per determinare le forze interne e i momenti, ma il componente strutturale è ancora progettato sul modello dell'asta, è possibile utilizzare una trave risultante.
Con l'add-on Verifica calcestruzzo, è possibile eseguire la verifica a fatica di aste e superfici secondo EN 1992-1-1, Capitolo 6.8.
Per la verifica a fatica, è possibile selezionare opzionalmente due metodi o livelli di verifica nelle configurazioni di progetto:
- Livello di verifica 1: Criterio semplificato sec. 6.8.6 e 6.8.7(2): Il criterio semplificato viene eseguito per combinazioni di azioni frequenti secondo EN 1992-1-1, Capitolo 6.8.6 (2), e EN 1990, Eq. (6.15b) con i carichi di traffico rilevanti nello stato di esercizio. Un intervallo di tensione massima secondo 6.8.6 è verificato per l'acciaio di armatura. La tensione di compressione del calcestruzzo è determinata mediante la tensione ammissibile superiore e inferiore secondo 6.8.7(2).
- Livello di verifica 2: Verifica della tensione equivalente di danno sec. 6.8.5 e 6.8.7(1) (verifica a fatica semplificata): La verifica utilizzando gli intervalli di tensioni equivalenti di danno viene eseguita per la combinazione a fatica secondo EN 1992-1-1, Capitolo 6.8.3, Eq. (6.69) con l'azione ciclica specificatamente definitaQfat .
Nell'add-on Verifica calcestruzzo, è possibile eseguire la verifica sismica per aste in cemento armato secondo EC 8. Ciò include, tra le altre cose, le seguenti funzionalità:
- Configurazioni di calcolo sismico
- Distinzione delle classi di duttilità DCL, DCM, DCH
- Opzione per trasferire il coefficiente di comportamento dall'analisi dinamica
- Verifica del valore limite per il coefficiente di comportamento
- Verifica della capacità 'Colonna forte - trave debole'
- Dettagli e regole particolari per la duttilità di curvatura
- Dettagli e regole particolari per la duttilità locale
Nel Verifica calcestruzzo können Sie Bauteile aus faserverstärktem Beton nach der Richtlinie "DAfStb Stahlfaserbeton" bemessen.
È possibile utilizzare questa opzione per la verifica secondo EN 1992-1-1. La verifica secondo la linea guida DAfStb viene eseguita una volta che il calcestruzzo del tipo "Fibrorinforzato" è stato assegnato al componente strutturale armato.
Vai al video esplicativo
Nella scheda "Armatura a taglio", è possibile selezionare l'opzione "legature su barre libere con selezione attiva nell'area grafica". Consente di disporre ulteriori legature trasversali sulle barre libere dell'armatura longitudinale.
È possibile attivare o disattivare la posizione delle legature nel grafico informativo. Le legature sono applicate per la verifica allo stato limite ultimo e per le verifiche strutturali. Sono disponibili per la verifica secondo EN 1992-1-1.
Vai al video esplicativo
Vorrei calcolare una trave in calcestruzzo precompresso. È possibile con RFEM?
È possibile progettare una soletta in calcestruzzo precompresso in RFEM 6?
È possibile utilizzare gli add-on per RFEM 6 per progettare solidi in calcestruzzo?
Quali prodotti consigliate per l'analisi strutturale e la progettazione di strutture in cemento armato?
Nella tabella degli oggetti da progettare nell'add-on Verifica calcestruzzo, i nodi di punzonamento sono elencati nella colonna non valida/disattivata, anche se li ho definiti come nodi di punzonamento. Come posso risolvere questo problema?
Come posso generare un carico superficiale sulle aste utilizzando le celle in RFEM 6 o RSTAB 9?
