Vzhledem k bodovému podepření desky na sloupech je třeba v těchto bodech počítat se singularitami. Příčiny a řešení singularit najdete na webových stránkách společnosti Dlubal A4ten% 20 protipůsobení & text = In% 20RFEM% 20% 20Gl% C3% A4oblasti pro vyrovnání% 20 jsou k dispozici, in% 20z% 20men% C3% Bbar% 20jsou vyvolány% 20 technický článek, ve kterém je problém podrobně vysvětlen. Tato příručka pouze popisuje, jak používat úpravy jakosti plochy. Při úpravě výsledků ploch lze předem definované vnitřní síly na plochách zadat jako střední hodnoty nebo je vynulovat a tím vyhladit.

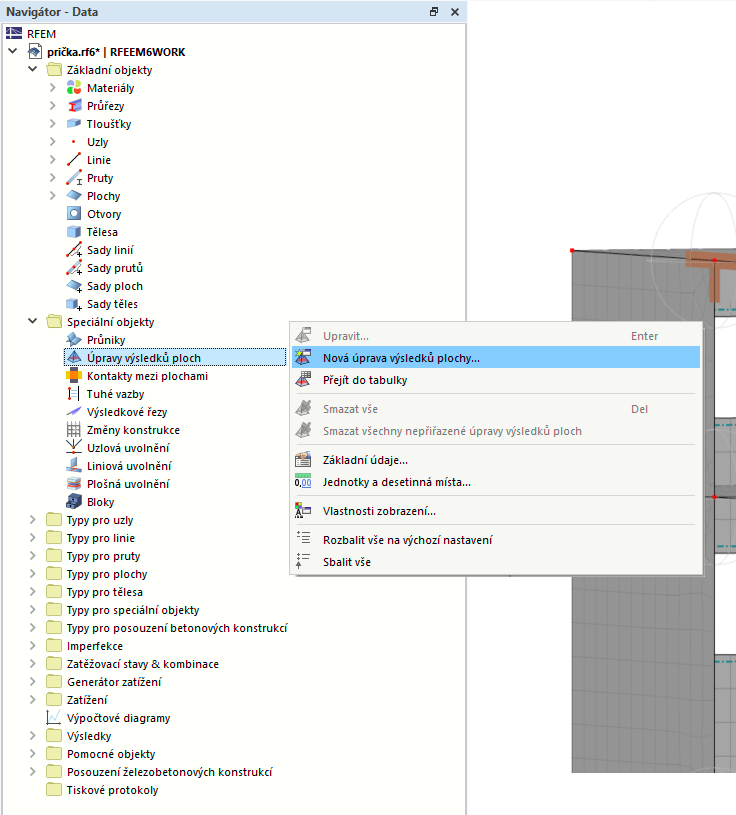

V navigátoru vytvoříme novou úpravu jakosti plochy.

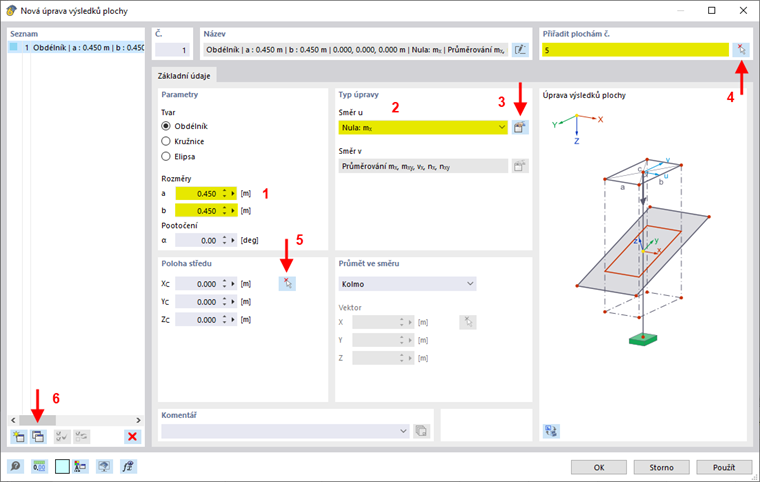

Zde zadejte rozměry průřezů sloupů, protože přizpůsobení by se mělo týkat pouze těchto oblastí (1). V sekci 'Typ přizpůsobení' lze definovat vnitřní síly na ploše, které se mají vyhladit. Nejprve vyberte ' nula: mx ' (2) a poté tlačítkem
změňte výběr (3).

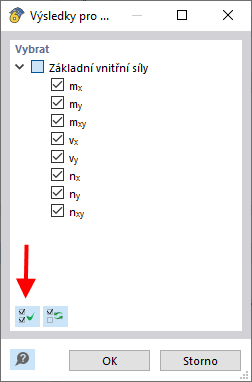

V dialogu, který se otevře, lze pomocí tlačítka
aktivovat všechny základní vnitřní síly najednou.

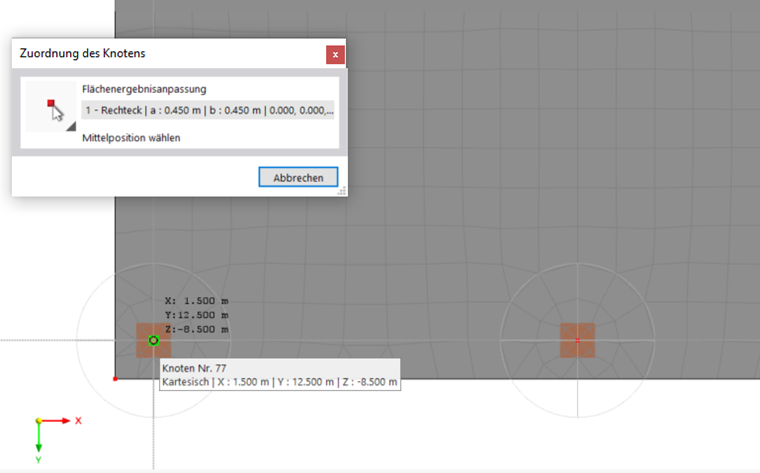

Přiřaďte úpravu výsledku podle ploch stropní desce a oběma deskám (5) a jako středovou polohu vyberte uzel v hlavě sloupu. Poté pomocí
zkopírujte úpravu výsledků ploch pro každý sloup a změňte pouze středovou polohu (6). Případně můžeme dialog zavřít pomocí tlačítka 'OK', vybrat úpravu výsledku plochy a při stisknuté klávese Ctrl ho zkopírovat pomocí myši do jiného sloupce.

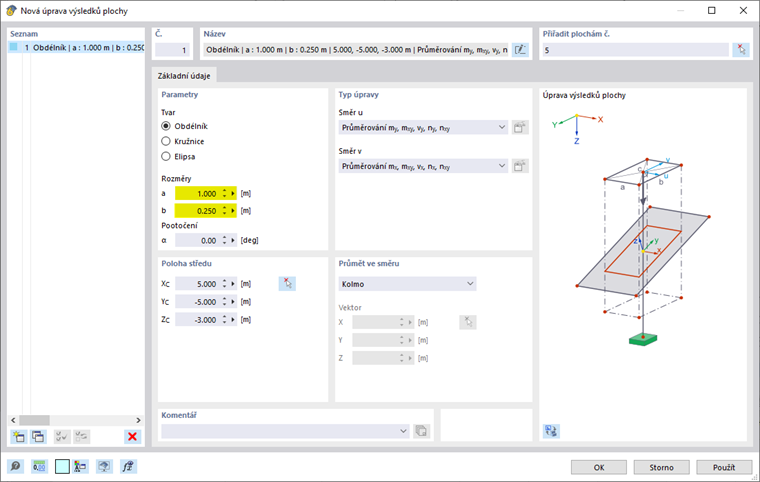

V uzlu vpravo uprostřed není sloup, ale stěna. Proto je v tomto případě nutné pro úpravu výsledku plochy zvolit jiné rozměry, např. 1 m x 0,25 m.
