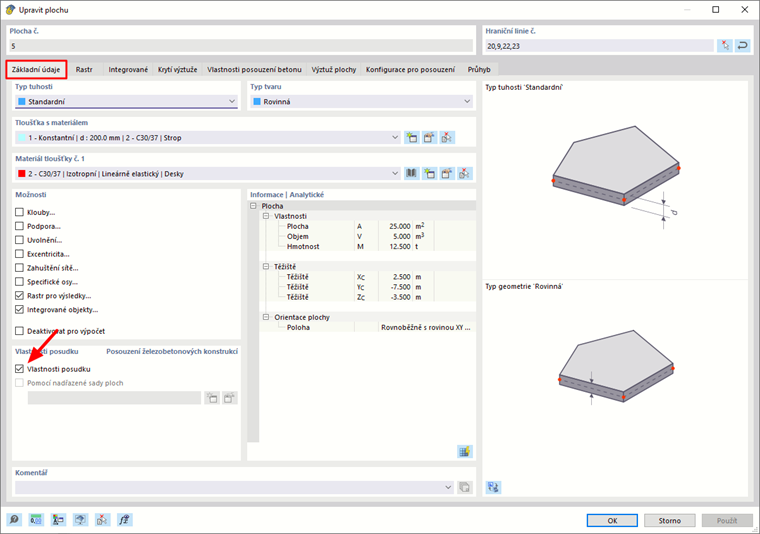

Zadání, podle kterého má být strop prvního podlaží navrženo, lze zadat přímo v editačním dialogu, pokud jsou zde aktivovány 'Vlastnosti posouzení'. Dialog otevřete dvojitým kliknutím na plochu.
Informace
Obecně lze v programu RFEM 6 upravit položky pomocí symbolu
, vytvořit novou položku pomocí
a pomocí tlačítka
změnit nastavení jiného objektu v dialogu Použít grafický.
Trvanlivost betonu

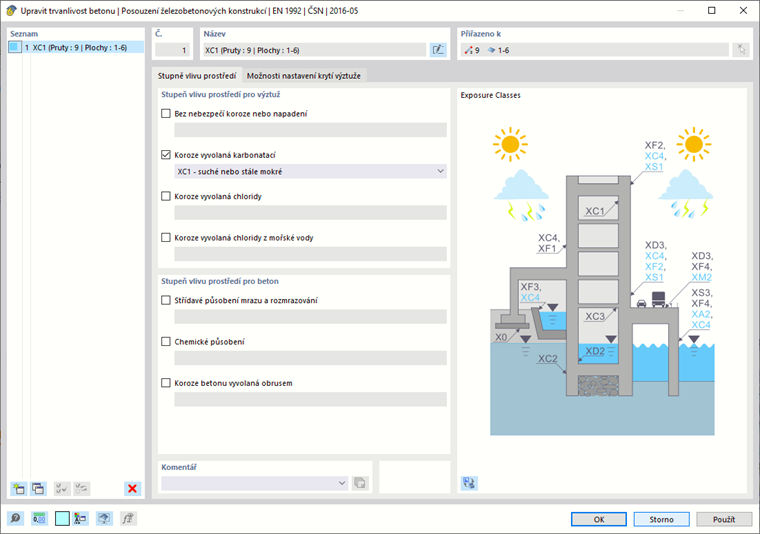

V záložce 'Krytí betonu' se zadávají třídy expozice a krytí betonu , přičemž se při editaci otevře další dialog, ve kterém lze upravit nastavení. Zadání 'trvanlivosti betonu' je nutné pouze pro posouzení podle EN 1992, takže program může například automaticky použít krytí betonu. Tento typ neexistuje pro žádnou z ostatních návrhových norem. Krytí betonu je pak třeba pro každý prvek zadat ručně.
Výztuž plochy

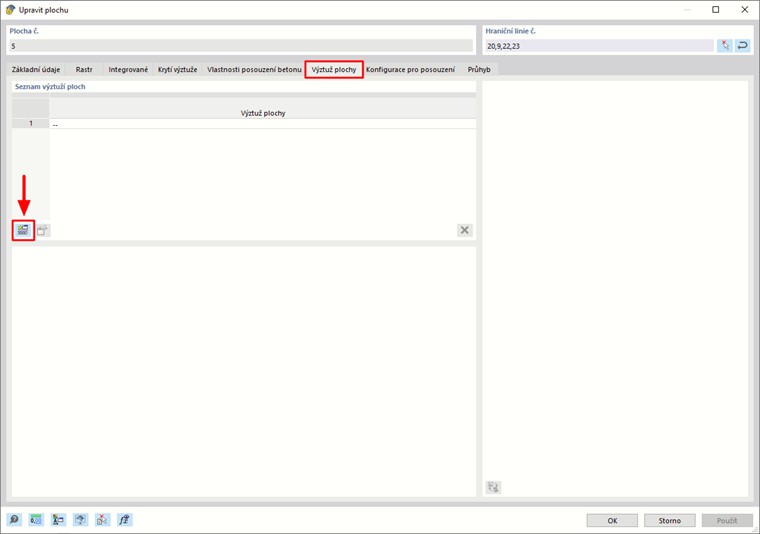

Aby bylo možné při výpočtu použít statickou účinnou výšku, je třeba vytvořit plošnou výztuž. To lze provést ve stejnojmenném registru pomocí
.
Podélnou a příčnou výztuž základní výztuže zadejte ve vzdálenosti 0,1 m a průměru 10 mm a potvrďte pomocí ' OK '.
V záložce ' Konfigurace posouzení lze upravit mezní hodnoty pro posouzení mezního stavu únosnosti a použitelnosti.
Průhyb

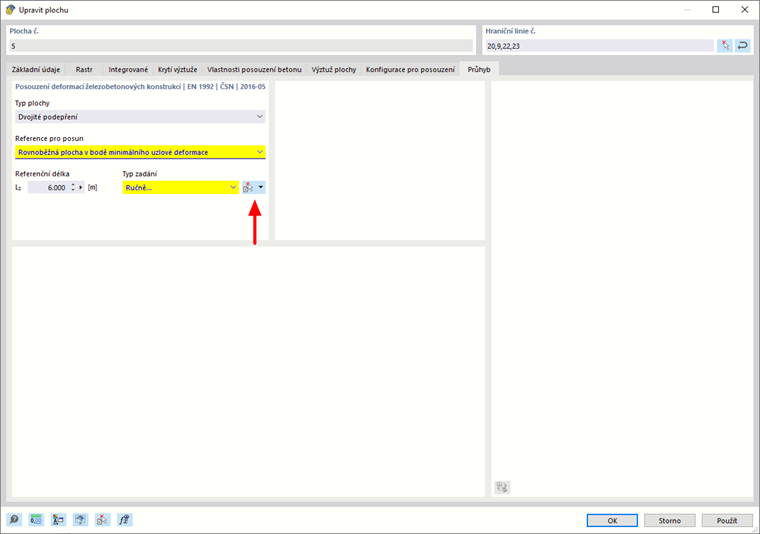

Nakonec je třeba zadat údaje pro posouzení průhybu. Vzhledem k tomu, že se mohou deformovat i stěny, na kterých deska spočívá, mělo by se posunutí při posouzení vztáhnout k ' rovnoběžné ploše v místě minimálně deformovaného uzlu '. Alternativně lze jako referenci vybrat uživatelskou rovinu nebo nedeformovaný systém. Rozpětí odpovídá 6 m, což je délka jednoho žebra, což lze také zjistit z grafiky.
