Nachweisdetails
Nach der Berechnung öffnet sich in der Tabelle eine Übersicht über Nachweise, deren Nachweiskriterium nicht erfüllt ist und sonstige Fehler, die bei den Nachweisen entstanden sind. Mit einem Doppelklick auf die jeweilige Tabellenzeile öffnen Sie die Nachweisdetails. Hier können Sie im rechten Dialogabschnitt die Formeln des Nachweises einsehen und sich über
die Berechnung mit Zwischenschritten anzeigen lassen. Über
wird nur das Nachweiskriterium angegeben.
Stabsatzweise Ausnutzung
In der Tabelle werden die Nachweisergebnisse in der Kategorie 'Ausnutzung an Stäben' nach unterschiedlichen Kriterien dargestellt. Unter anderem können Sie sich in dem Register 'Ausnutzungen stabsatzweise' ansehen, welche Nachweisergebnisse bezogen auf den Unterzug berechnet wurden.
Nachweise in der Grafik anzeigen

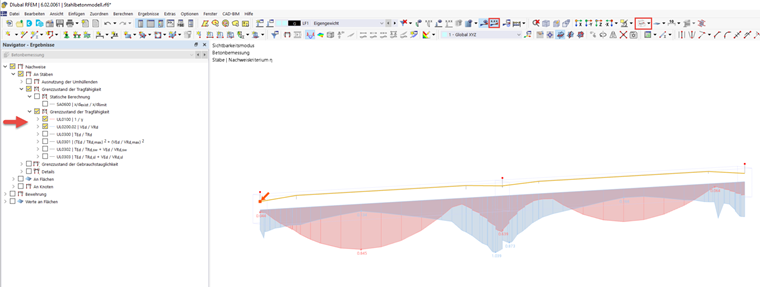

Die Auslastung des Tragwerks kann über den 'Ergebnis-Navigator' auch grafisch dargestellt werden. Betrachten Sie dafür zum Beispiel nur den Unterzug mit den Nachweisergebnissen für den Grenzzustand der Tragfähigkeit. Beispielsweise steht 'UL0100.00' für den Nachweis der Querschnittsbeanspruchbarkeit nach EN 1992-1-1, 6.1 und 'UL0200.02' für den Nachweis der Querkraftbeanspruchbarkeit nach EN 1992-1-1, 6.2.
Tipp
In RFEM können Sie sich die Grafiken als transparentes Modell, Draht- oder Vollmodell anzeigen lassen. Über die Schaltfläche
kann zwischen den Optionen gewechselt werden.

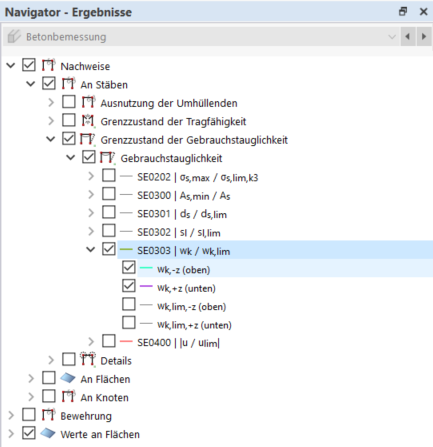

Innerhalb der einzelnen Nachweise lassen sich zusätzliche spezifische Details, wie Extremwerte oder beispielsweise die tatsächlichen unteren und oberen Rissbreiten, anzeigen.
