Die Auswahl der Knoten und Stäbe ist im Kapitel 2.2 sowie im Kapitel 9.2 beschrieben.

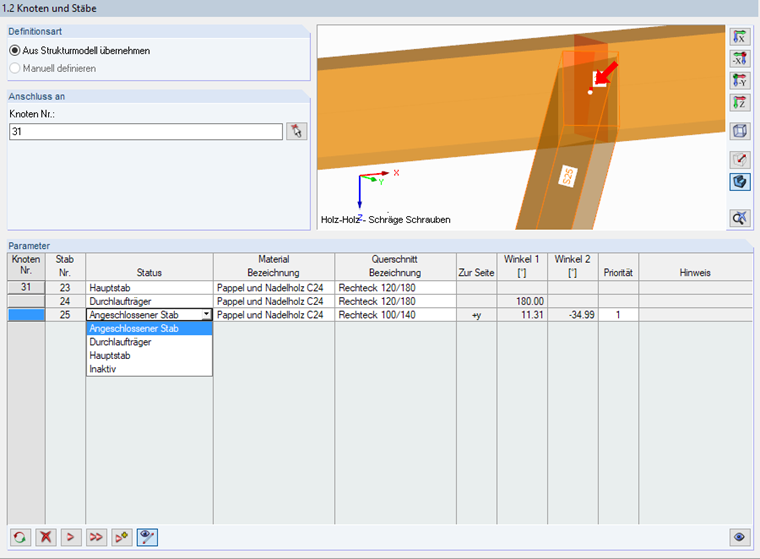

Im Abschnitt Parameter können die Randbedingungen der anschließenden Bauteile überprüft werden. Falls erforderlich, kann dort der Status angepasst werden. Der aktuelle Stab ist im Grafikfester farbig hervorgehoben.
Die Winkel der Stäbe basieren auf den geometrischen Gegebenheiten des in RFEM bzw. RSTAB definierten Modells.
Wenn mehr als zwei Stäbe an einem Knoten anschließen, bestehen für den Status der Stäbe folgende Definitionsmöglichkeiten:
- Hauptstab - steuert alle anderen Stäbe sowie den Anschnitt und dessen Priorität
- Durchlaufträger - ist nur beim Anschlusstyp Mit Durchlaufstab verfügbar
- Angeschlossener Stab
- Inaktiv - schließt den Stab von der Bemessung aus
Hinweis
Bei der Definition von Haupt- und Anschlussstäben sind geometrische Bedingungen einzuhalten:
- Es kann maximal ein Stab angeschlossen werden.
- Für die Mindestlänge des angeschlossenen Stabes gilt die Bedingung, dass die eingedrehte Schraube nicht aus dem Stab herausragen darf.
- Zwischen den Stäben ist ein Mindestwinkel von 30° in der xy-Ebene einzuhalten. In der xz-Ebene ist jeder beliebige Winkel möglich. Damit sind auch sogenannte Schifteranschnitte zwischen Stäben möglich (siehe Bild 10.9).
- Für den Anschlusstyp Hauptstab sind die Anschnitte auf Winkel zwischen 75° und 105° begrenzt.
- Beim Anschlusstyp Stirn zu Stirn darf der Winkel des angeschlossenen Stabes maximal 60° betragen.
Hinweis
Mit dem Status Hauptstab für sämtliche Stäbe ist es wie im Modul Holz - Stahl zu Holz möglich, mehr als einen Stab am Knoten anzuschließen (siehe Bild 9.19). Dies ist vorteilhaft, wenn in einer komplexen Anschlussgeometrie nur die Verbindung bemessen werden soll.
Beim Anschlusstyp Hauptstab sind Neigung, Anschnitt und Exzentrizität in den beschriebenen Grenzen frei wählbar.
