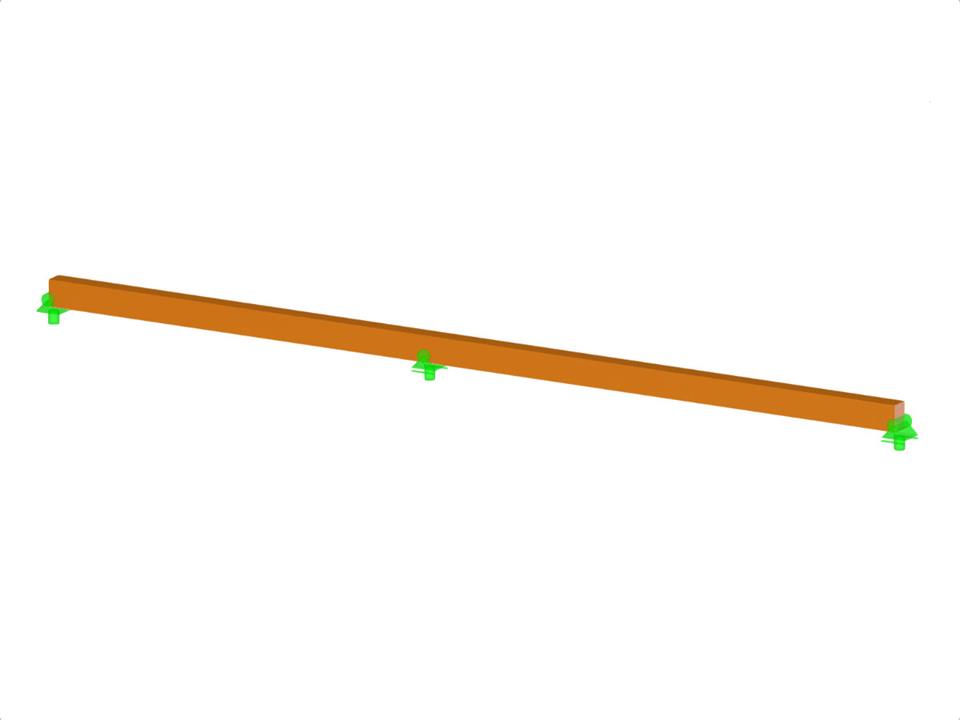

Laden Sie hier das parametrische Modell eines Holzträgers auf drei Stützen herunter und öffnen Sie es mit dem FEM-Programm RFEM 6.
Dieses Modell wird am 20.06.2024 am Vormittag zum Thema "Parametrisches Modell erstellen in RFEM 6" verwendet.Holzträger - Parametrisch
| Anzahl Knoten | 3 |
| Anzahl Linien | 2 |
| Anzahl Stäbe | 2 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 11 |
| Anzahl Ergebniskombinationen | 4 |
| Gesamtgewicht | 0,177 t |
| Abmessungen (metrisch) | 9,000 x 0,000 x 0,000 m |
| Abmessungen (imperial) | 29.53 x 0 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
