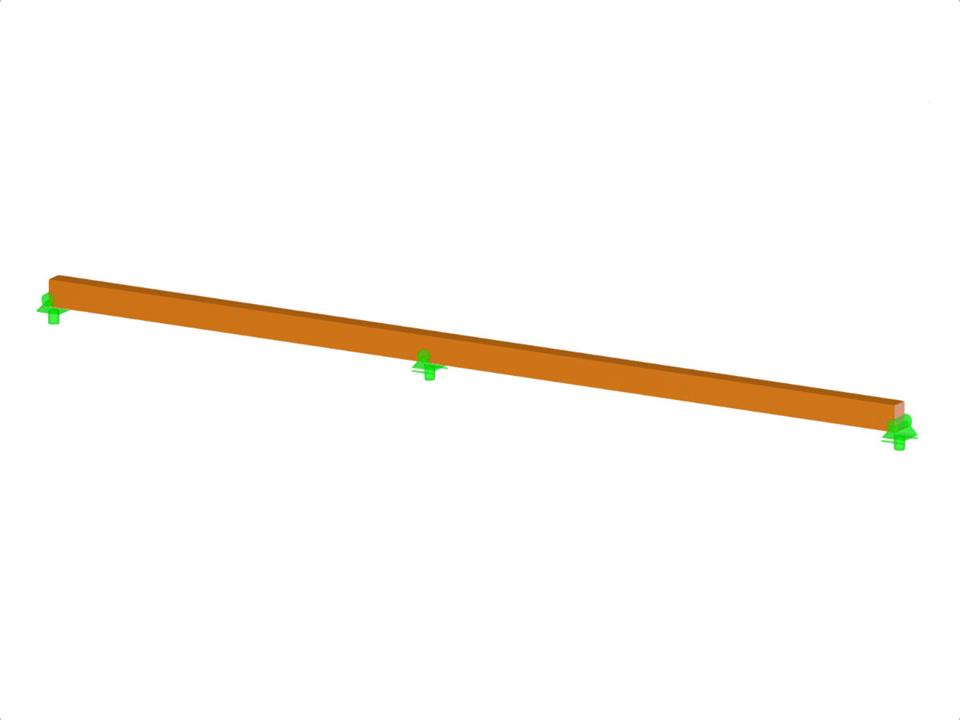

Tutaj można pobrać parametryczny model drewnianej belki na trzech podporach i otworzyć go w programie RFEM 6 opartym na MES.
Model ten jest wykorzystywany w porannej sesji "Tworzenie modelu parametrycznego w programie RFEM 6" w dniu 20 czerwca 2024 r.Drewniana belka stropowa - Parametryczna
Liczba węzłów | 3 |
Liczba linii | 2 |
Liczba prętów | 2 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 4 |
Ilość KO | 11 |
Liczba kombinacji wyników | 4 |
Ciężar całkowity | 0,177 t |
Wymiary (metryczne) | 9,000 x 0,000 x 0,000 m |
Wymiary (imperialne) | 29.53 x 0 x 0 feet |
