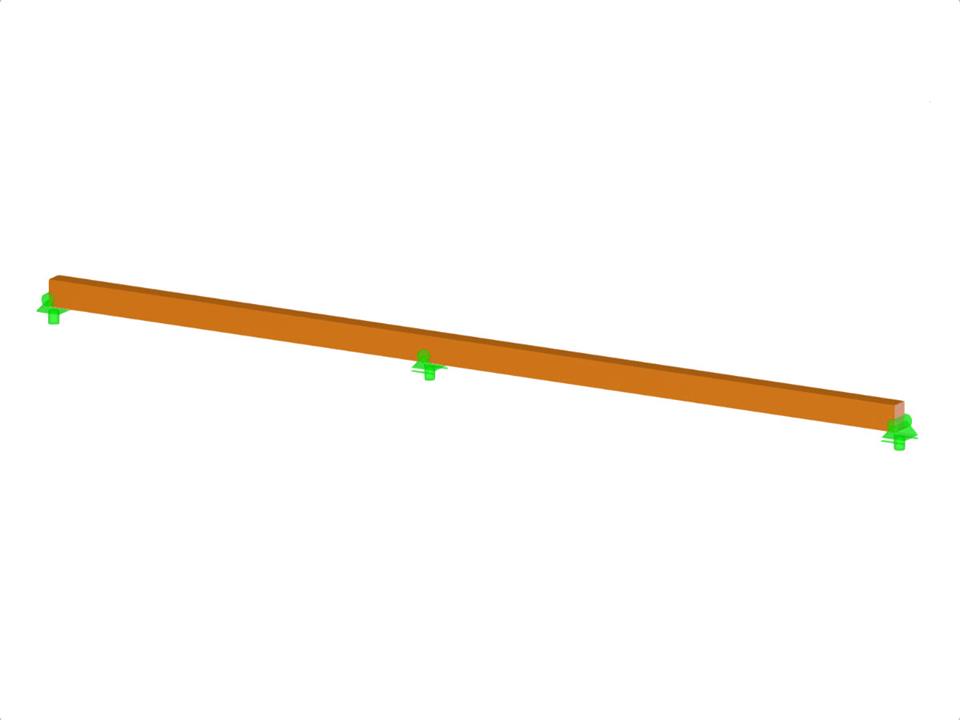

Descargue aquí el modelo paramétrico de una vigueta de madera en tres apoyos y ábralo con el software de análisis de estructuras por elementos finitos RFEM 6.
Este modelo se utilizó en la sesión de la mañana "Creación de un modelo paramétrico en RFEM 6" el 20 de junio de 2024.Viga de madera - Paramétrica
| Número de nudos | 3 |
| Número de líneas | 2 |
| Número de barras | 2 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 11 |
| Número de combinaciones de resultados | 4 |
| Peso completo | 0,177 t |
| Dimensiones (métricas) | 9,000 x 0,000 x 0,000 m |
| Dimensiones (imperiales) | 29.53 x 0 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
