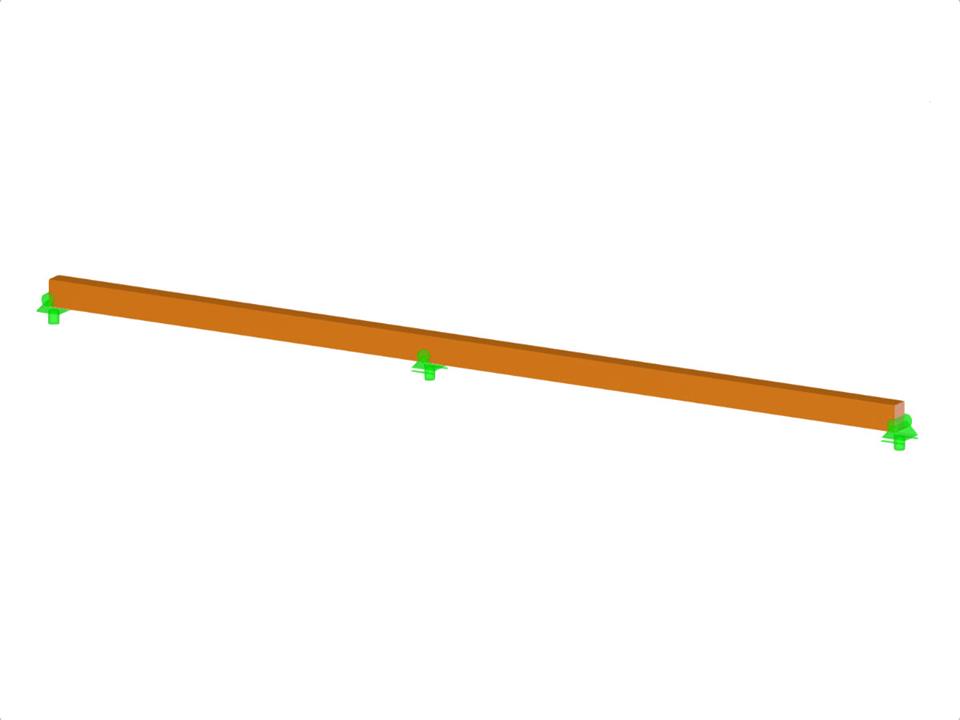

Stáhněte si zde parametrický model dřevěného nosníku na třech podporách a otevřete jej v programu RFEM 6 pro výpočty MKP.
Tento model byl použit v dopoledním semináři „Vytváření parametrického modelu v programu RFEM 6“ ze dne 20. června 2024.Dřevěný nosník – parametrický
| Počet uzlů | 3 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 11 |
| Počet kombinací výsledků | 4 |
| Celková hmotnost | 0,177 t |
| Rozměry (metrické) | 9,000 x 0,000 x 0,000 m |
| Rozměry (imperiální) | 29.53 x 0 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
