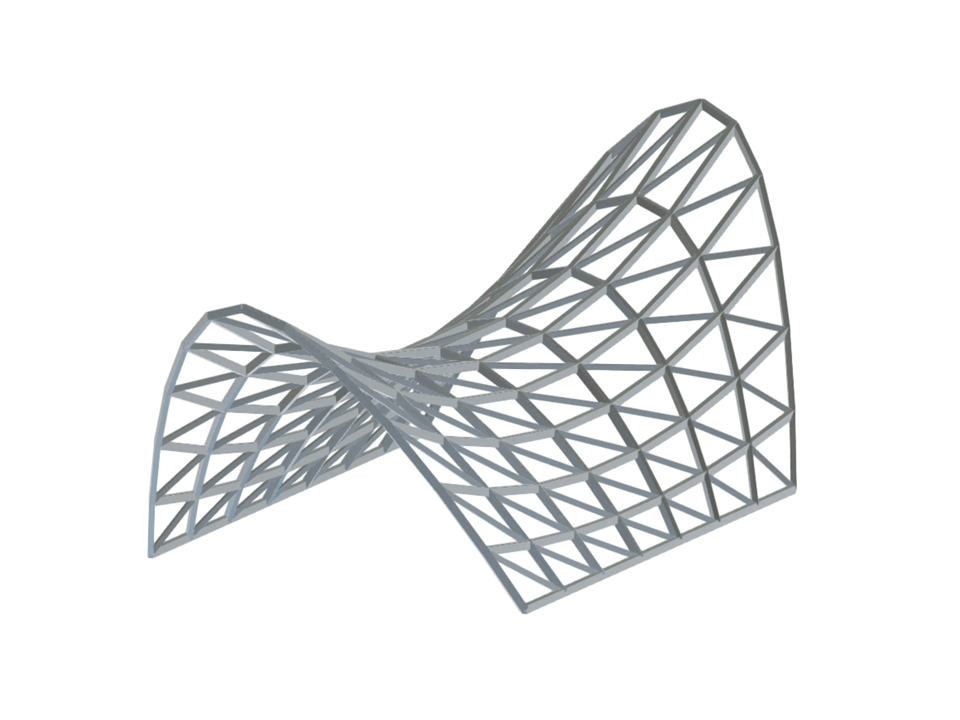

Das Modell ist eine dreidimensionale Fachwerkkonstruktion, die eine Mischung aus moderner architektonischer Gestaltung und Ingenieursprinzipien zeigt. Die Gesamtform ist geprägt von weichen, wellenförmigen Rundungen und der Gleichmäßigkeit des Dreiecksrasters, das sowohl für Ästhetik als auch für Strukturstabilität sorgt.
Gitterschale aus Aluminium
| Anzahl Knoten | 104 |
| Anzahl Linien | 271 |
| Anzahl Stäbe | 271 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 4 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 2,650 t |
| Abmessungen (metrisch) | 8,000 x 6,062 x 17,000 m |
| Abmessungen (imperial) | 26.25 x 19.89 x 55.77 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
