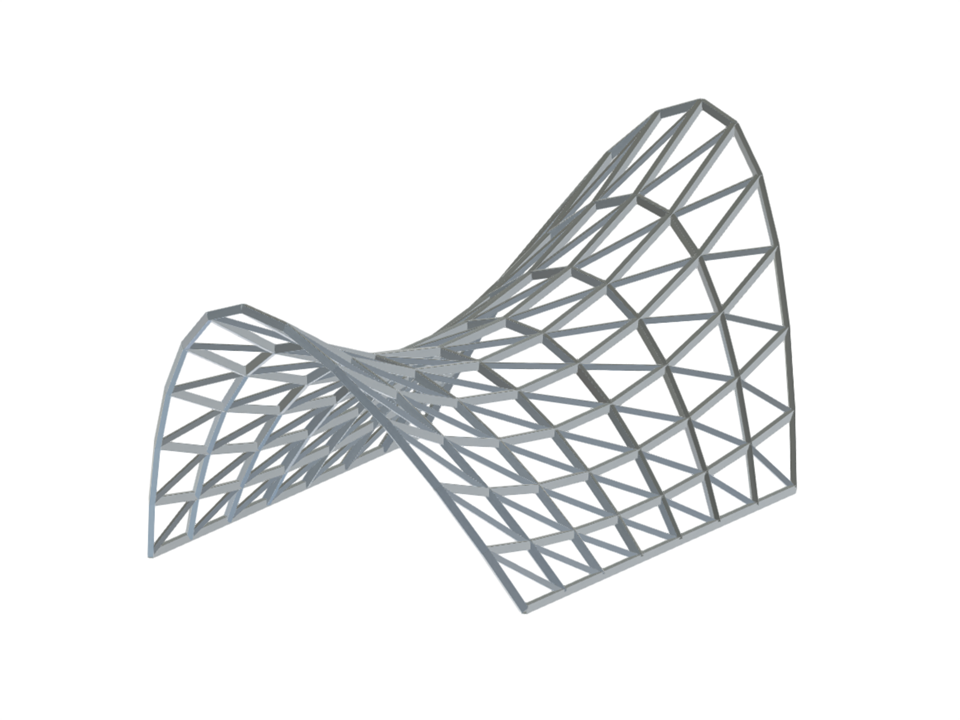

El modelo es una estructura reticular tridimensional, que demuestra una combinación de diseño arquitectónico moderno y principios de ingeniería. La forma general se caracteriza por sus curvas suaves y onduladas y la uniformidad de la rejilla triangular, que proporciona un atractivo estético y estabilidad estructural.
Estructura reticular de aluminio
| Número de nudos | 104 |
| Número de líneas | 271 |
| Número de barras | 271 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 4 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 2.650 t |
| Dimensiones (métricas) | 8,000 x 6,062 x 17,000 m |
| Dimensiones (imperiales) | 26.25 x 19.89 x 55.77 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
