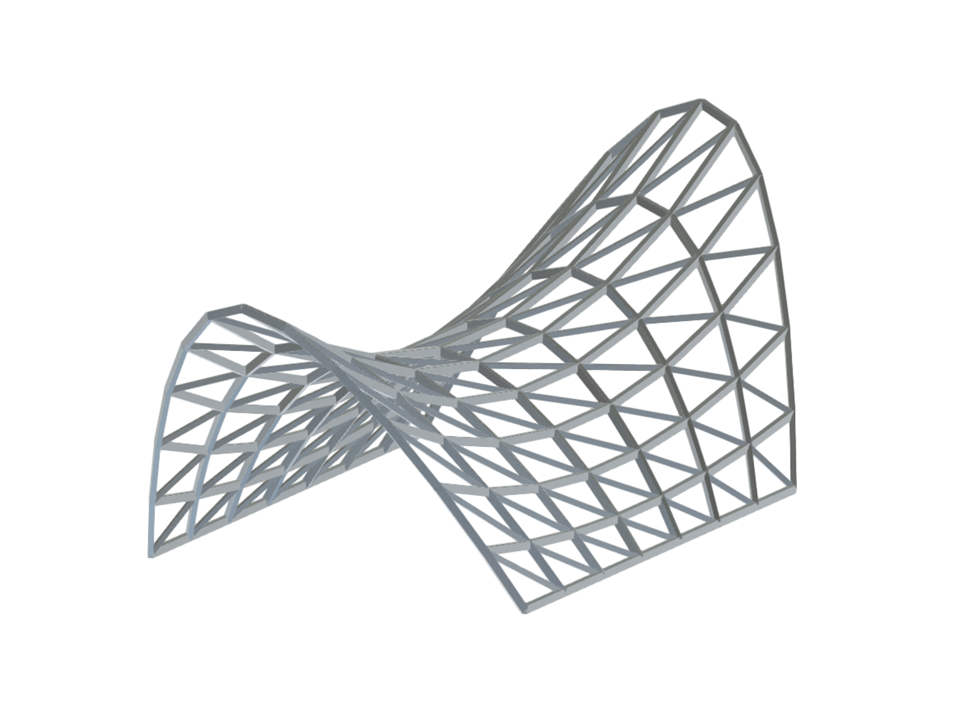

Jedná se o trojrozměrnou příhradovou konstrukci, která ukazuje spojení moderního architektonického návrhu a inženýrských principů. Celkový tvar se vyznačuje hladkými, zvlněnými křivkami a jednotným trojúhelníkovým rastrem, který zajišťuje estetický vzhled a stabilitu konstrukce.
Mřížová skořepina z hliníku
| Počet uzlů | 104 |
| Počet linií | 271 |
| Počet prutů | 271 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 2,650 t |
| Rozměry (metrické) | 8,000 x 6,062 x 17,000 m |
| Rozměry (imperiální) | 26.25 x 19.89 x 55.77 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
