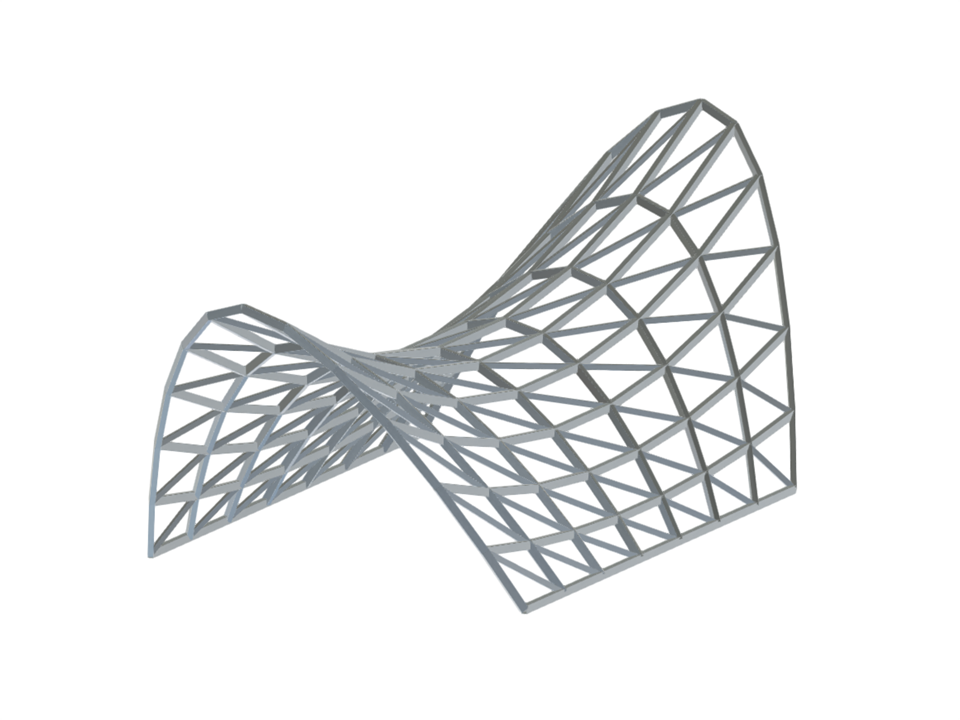

Model jest trójwymiarową konstrukcją kratową, będącą połączeniem nowoczesnej koncepcji architektonicznej i inżynierii. Ogólną formę charakteryzują płynne, pofalowane krzywizny i równomierny trójkątny raster, co zapewnia zarówno estetyczny wygląd, jak i stabilność konstrukcji.
Powłoka siatkowa z aluminium
| Liczba węzłów | 104 |
| Liczba linii | 271 |
| Liczba prętów | 271 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 4 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 2,650 t |
| Wymiary (metryczne) | 8,000 x 6,062 x 17,000 m |
| Wymiary (imperialne) | 26.25 x 19.89 x 55.77 feet |
