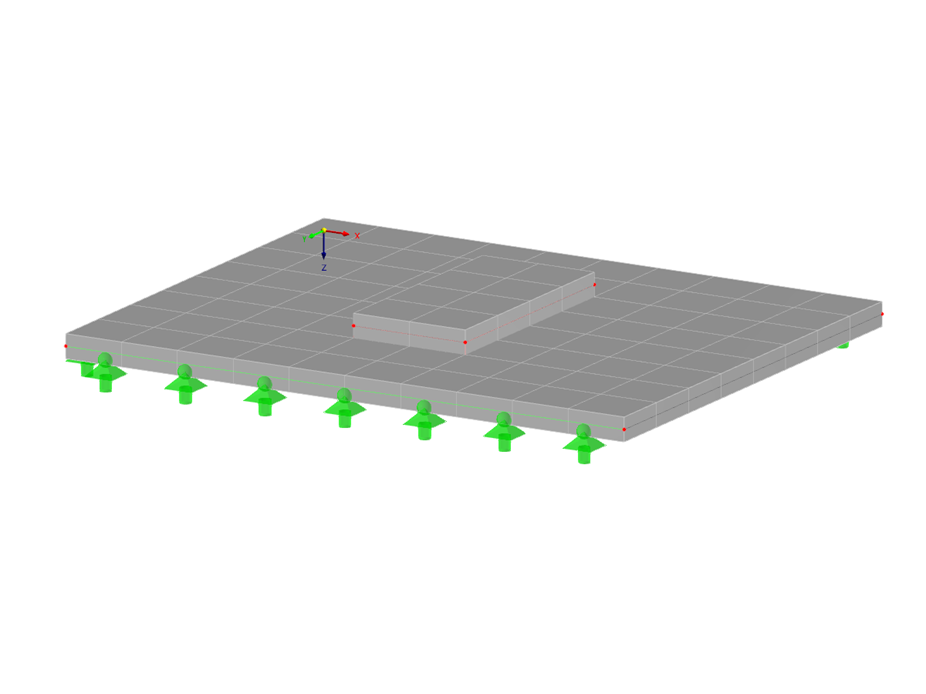

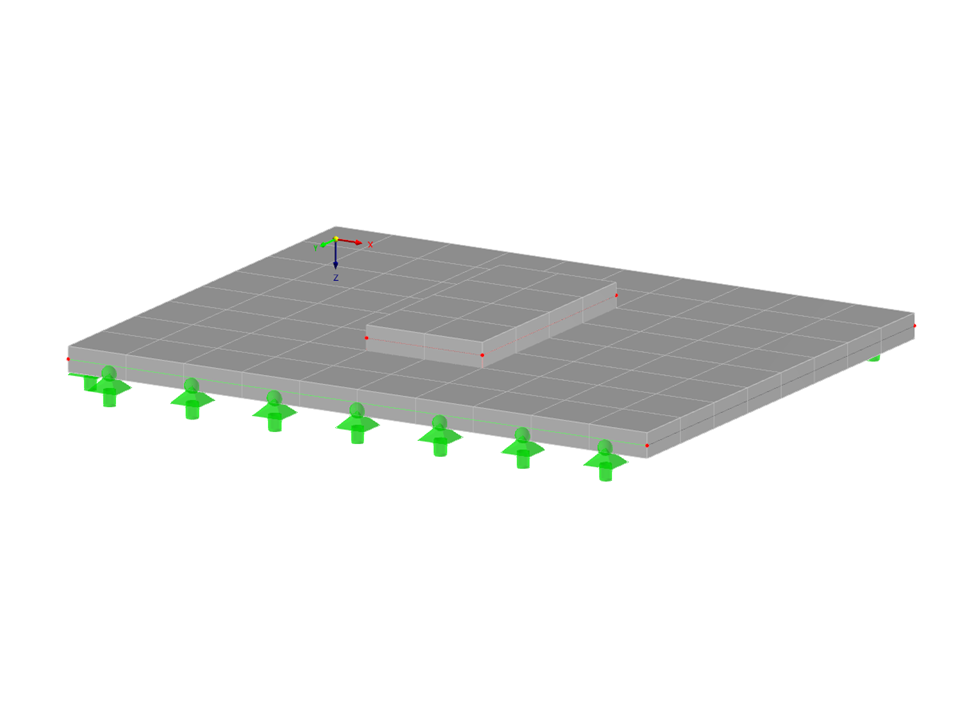

Laden Sie hier das Modell von Betonflächen mit Flächenkontakt herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar 'Die häufigsten Anwenderfragen an den Dlubal-Support' vom 5. Juli 2022 (deutsch, 7. Juli 2022 englisch) angewendet.
Modell verwendet in
Betonflächen mit Flächenkontakt
| Anzahl Knoten | 8 |
| Anzahl Linien | 8 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 2 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 11.000 t |
| Abmessungen (metrisch) | 5.000 x 0.200 x 4.000 m |
| Abmessungen (imperial) | 16.4 x 0.66 x 13.12 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
