Laden Sie hier das Modell von Betonflächen mit Flächenkontakt herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Questo modello è utilizzato nel webinar gratuito "Le domande più frequenti risolte dal team di supporto di Dlubal's" il 7 luglio 2022 (in inglese, 5 luglio 2022 in tedesco).
Modello utilizzato in

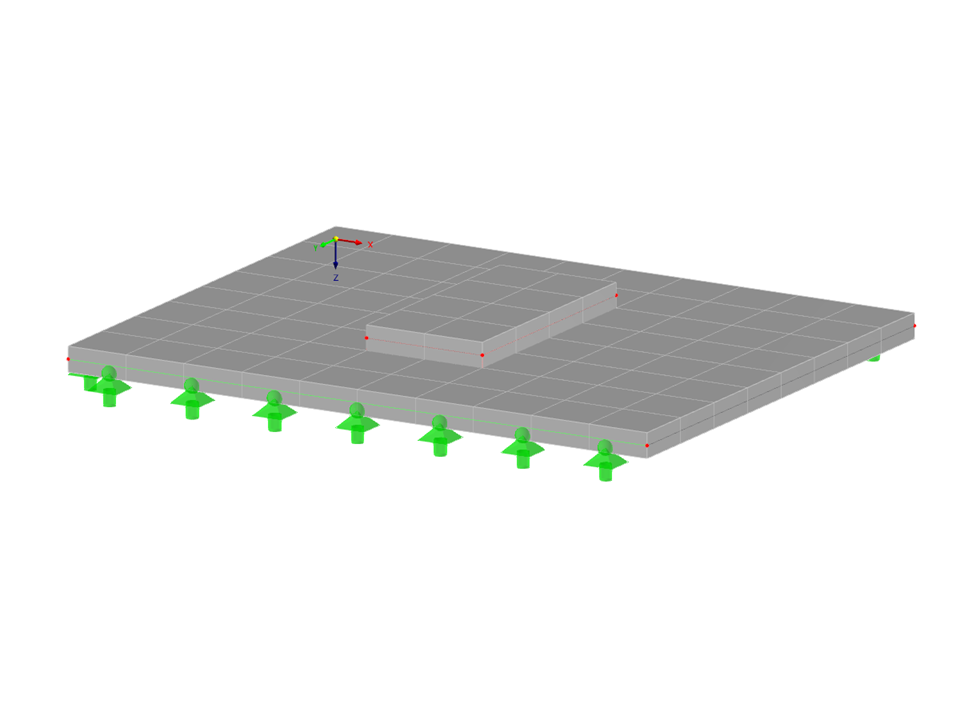

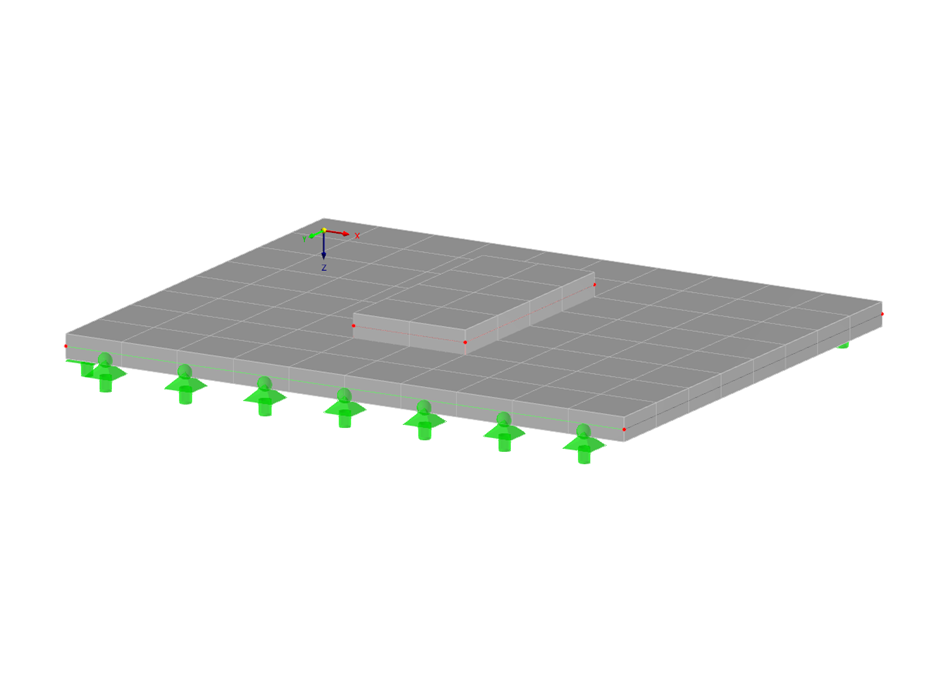

Superfici di calcestruzzo con contatto tra superfici
| Numero di nodi | 8 |
| Numero di linee | 8 |
| Numero di aste | 0 |
| Numero di superfici | 2 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 11,000 t |
| Dimensioni (metriche) | 5.000 x 0.200 x 4.000 m |
| Dimensioni (imperiali) | 16.4 x 0.66 x 13.12 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
