Laden Sie hier das Modell von Betonflächen mit Flächenkontakt herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Эта модель используется в бесплатном вебинаре «Наиболее часто задаваемые вопросы, которые решает служба поддержки Dlubal '» 7 июля 2022 г. (на английском языке, 5 июля 2022 г., на немецком языке).
Модель, используемая в

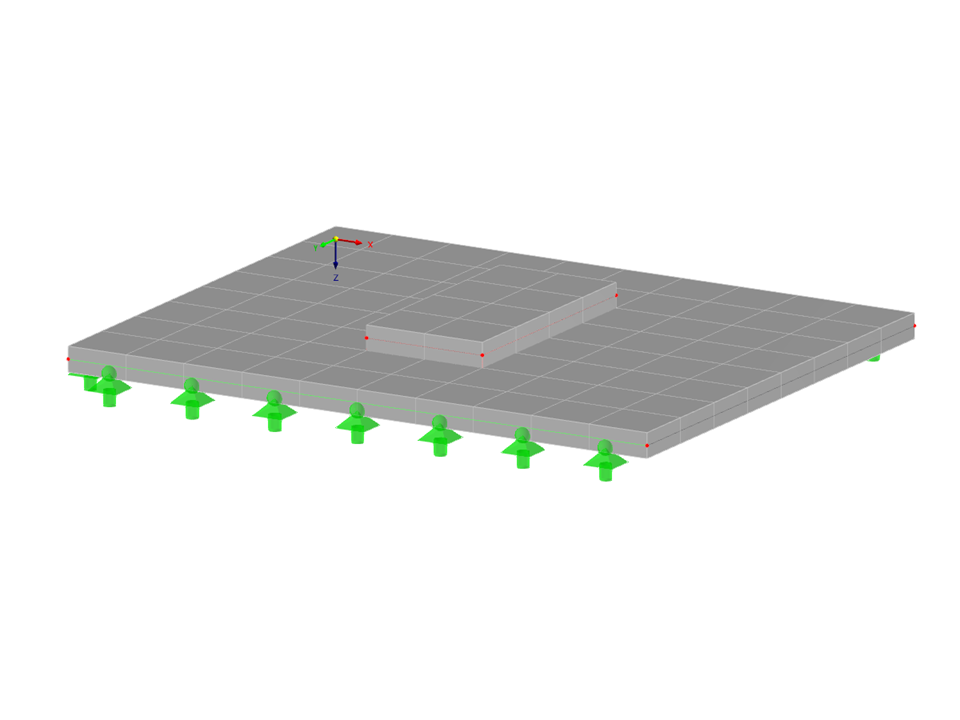

Бетонные поверхности с поверхностным контактом
| Количество узлов | 8 |
| Количество линий | 8 |
| Количество стержней | 0 |
| Количество поверхностей | 2 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 11,000 t |
| Размеры (метрические) | 5,000 x 0,200 x 4,000 m |
| Размеры (имперские) | 16.4 x 0.66 x 13.12 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
