Laden Sie hier das Modell von Betonflächen mit Flächenkontakt herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Ce modèle est utilisé dans le webinaire gratuit « Les questions les plus fréquemment posées par l'équipe d'assistance de Dlubal' » du 7 juillet 2022 (en anglais, 5 juillet 2022 en allemand).
Modèle utilisé dans

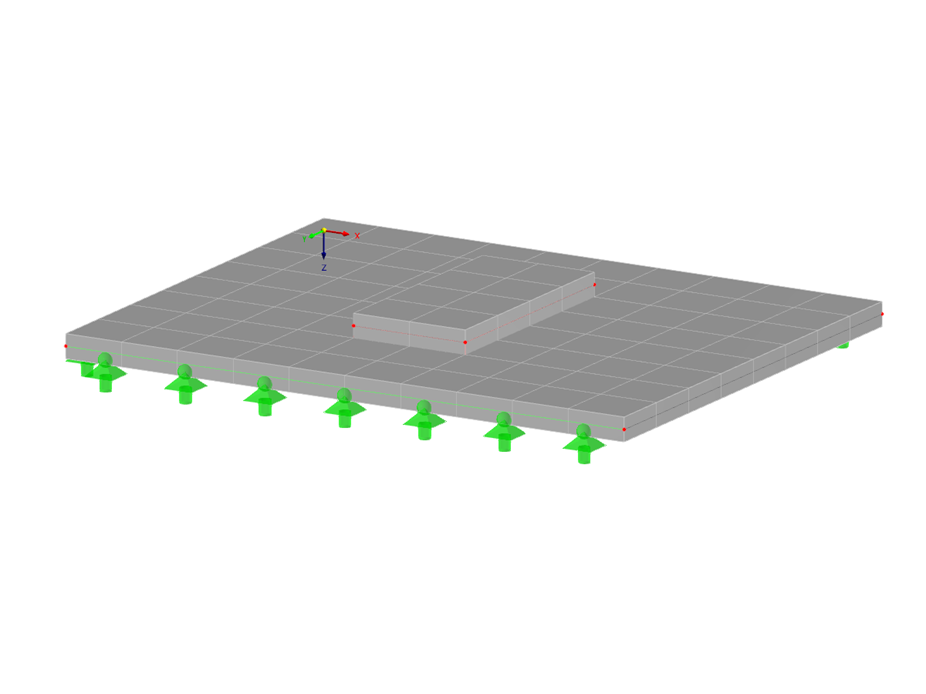

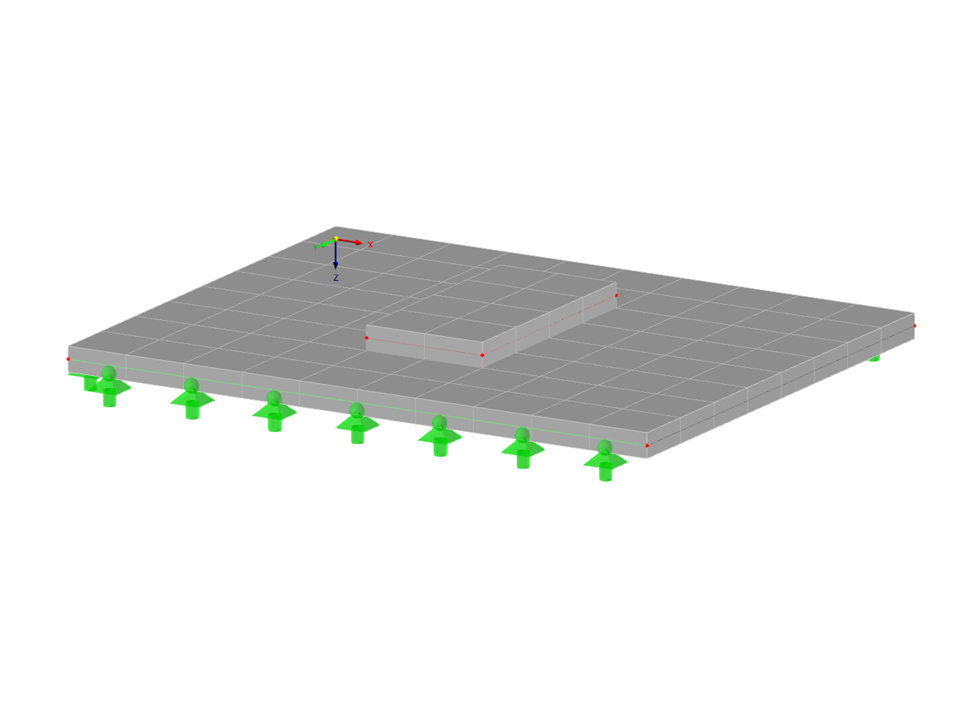

Surfaces en béton avec contact surfacique
| Nombre de nœuds | 8 |
| Nombre de lignes | 8 |
| Nombre de barres | 0 |
| Nombre de surfaces | 2 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 11,000 t |
| Dimensions (métrique) | 5,000 x 0,200 x 4,000 m |
| Dimensions (impériales) | 16.4 x 0.66 x 13.12 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
