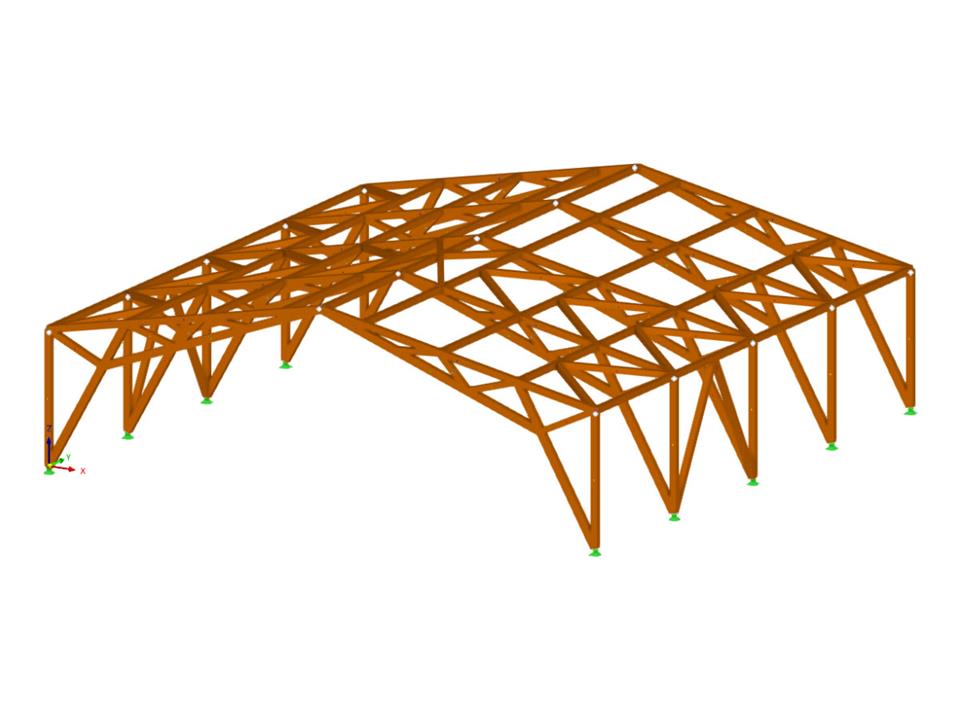

Téléchargez ici le modèle d'une halle en bois et ouvrez-le avec le logiciel de calcul aux éléments finis RFEM 6.
Ce modèle est utilisé dans le webinaire «Modélisation et calcul de structures en bois avec RFEM 6 et RSTAB 9» du 23 février 2022.
Modell verwendet in
Holzhalle | EN 1995
| Anzahl Knoten | 100 |
| Anzahl Linien | 148 |
| Anzahl Stäbe | 148 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 27 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 9,952 t |
| Abmessungen (metrisch) | 20,000 x 6,500 x 20,000 m |
| Abmessungen (imperial) | 65.62 x 21.33 x 65.62 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
