Téléchargez ici le modèle d'une halle en bois et ouvrez-le avec le logiciel de calcul aux éléments finis RFEM 6.
Ce modèle est utilisé dans le webinaire «Modélisation et calcul de structures en bois avec RFEM 6 et RSTAB 9» du 23 février 2022.
Modelo utilizado en

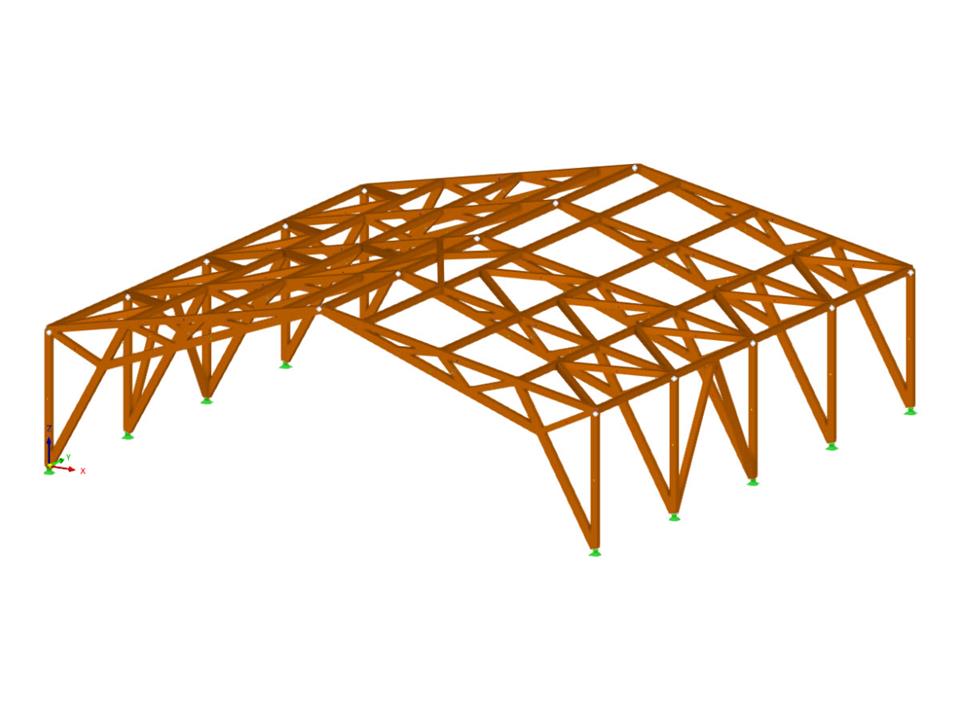

Nave de madera | EN 1995
| Número de nudos | 100 |
| Número de líneas | 148 |
| Número de barras | 148 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 27 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 9.952 t |
| Dimensiones (métricas) | 20,000 x 6,500 x 20,000 m |
| Dimensiones (imperiales) | 65.62 x 21.33 x 65.62 feet |
