Stáhněte si zde model dřevěné haly a otevřete ho v programu RFEM 6 pro výpočty MKP.
Tento model jsme použili ve webináři „Modelování a posouzení dřevěných konstrukcí v programech RFEM 6 a RSTAB 9“, 23. února 2022.
5 hvězdiček | 0 | |
4 hvězdičky | 0 | |
3 hvězdičky | 0 | |
2 hvězdičky | 0 | |
1 hvězdička | 0 |

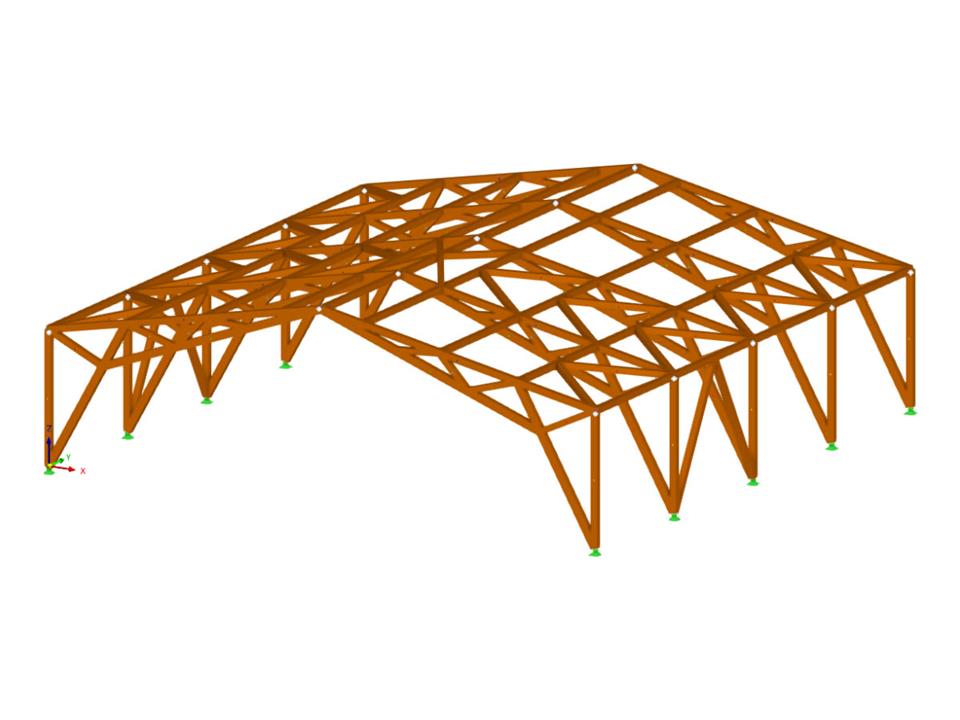

Dřevěná hala | EN 1995
Počet uzlů | 100 |
Počet linií | 148 |
Počet prutů | 148 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 4 |
Počet kombinací zatížení | 27 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 9,952 t |
Rozměry (metrické) | 20,000 x 6,500 x 20,000 m |
Rozměry (imperiální) | 65.62 x 21.33 x 65.62 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
