Téléchargez ici le modèle d'une halle en bois et ouvrez-le avec le logiciel de calcul aux éléments finis RFEM 6.
Ce modèle est utilisé dans le webinaire «Modélisation et calcul de structures en bois avec RFEM 6 et RSTAB 9» du 23 février 2022.
Model wykorzystany w

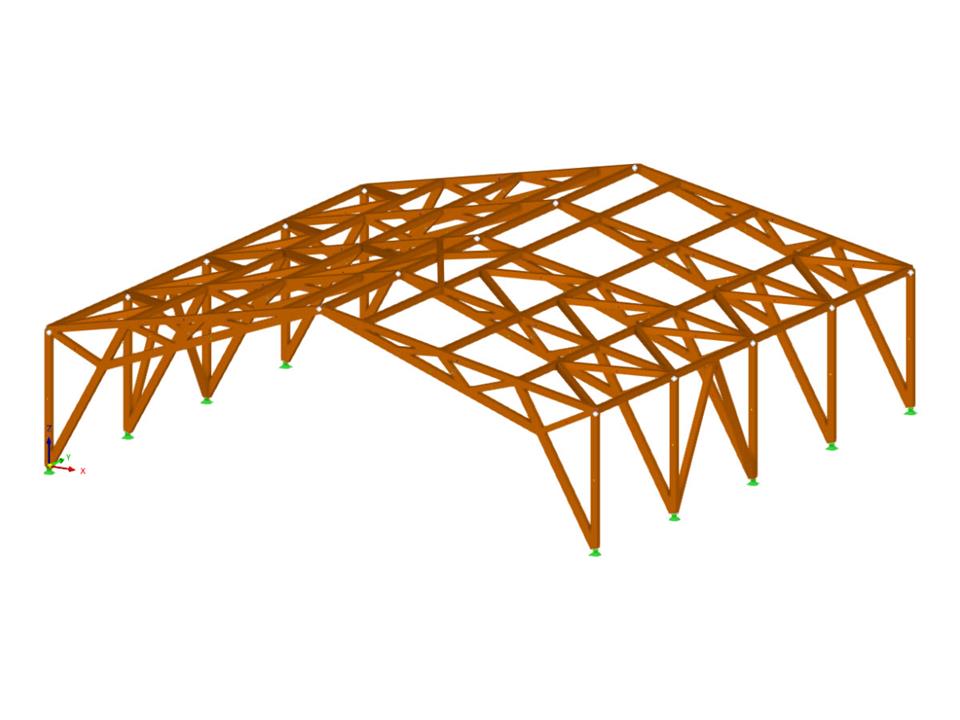

Hala drewniana | EN 1995
| Liczba węzłów | 100 |
| Liczba linii | 148 |
| Liczba prętów | 148 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 4 |
| Ilość KO | 27 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 9,952 t |
| Wymiary (metryczne) | 20,000 x 6,500 x 20,000 m |
| Wymiary (imperialne) | 65.62 x 21.33 x 65.62 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
