Téléchargez ici le modèle d'une halle en bois et ouvrez-le avec le logiciel de calcul aux éléments finis RFEM 6.
Ce modèle est utilisé dans le webinaire «Modélisation et calcul de structures en bois avec RFEM 6 et RSTAB 9» du 23 février 2022.
Modello utilizzato in

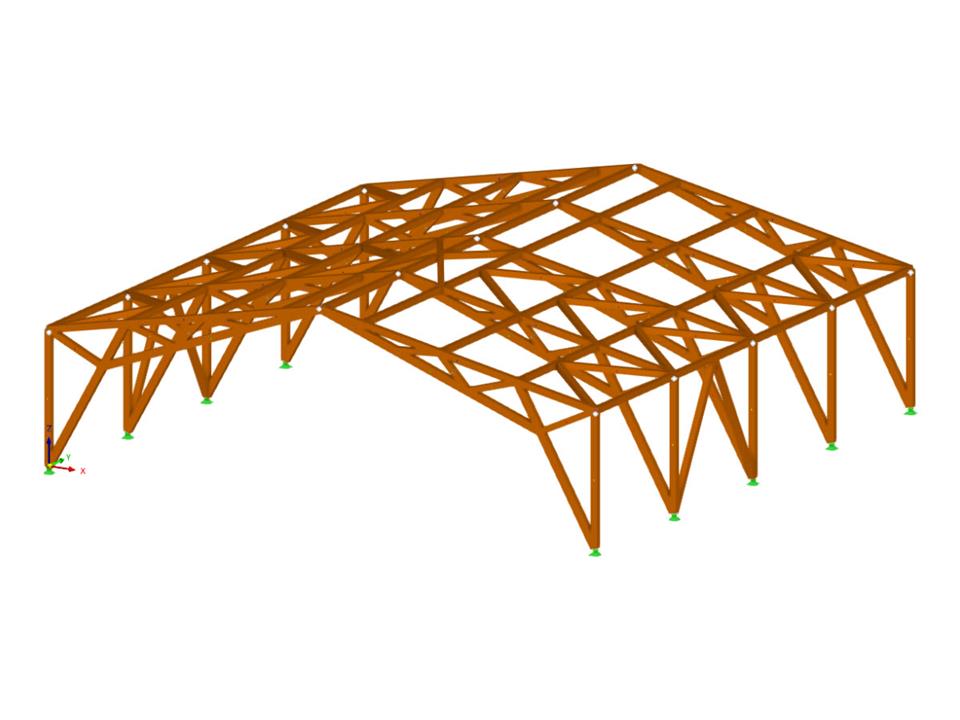

Capannone di legno | EN 1995
| Numero di nodi | 100 |
| Numero di linee | 148 |
| Numero di aste | 148 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 27 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 9,952 t |
| Dimensioni (metriche) | 20.000 x 6.500 x 20.000 m |
| Dimensioni (imperiali) | 65.62 x 21.33 x 65.62 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
