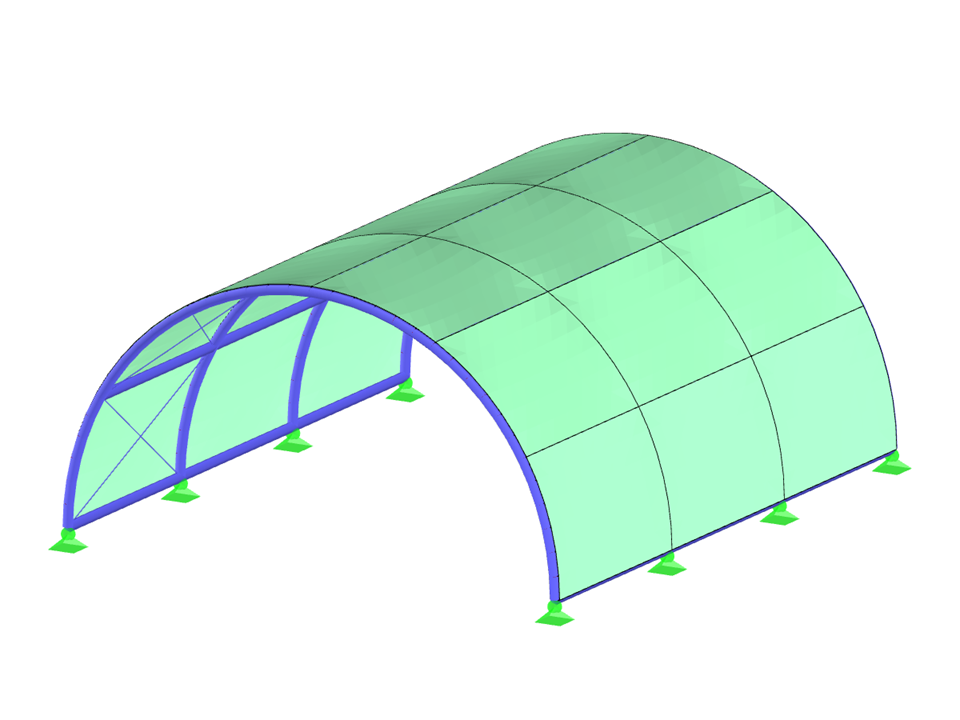

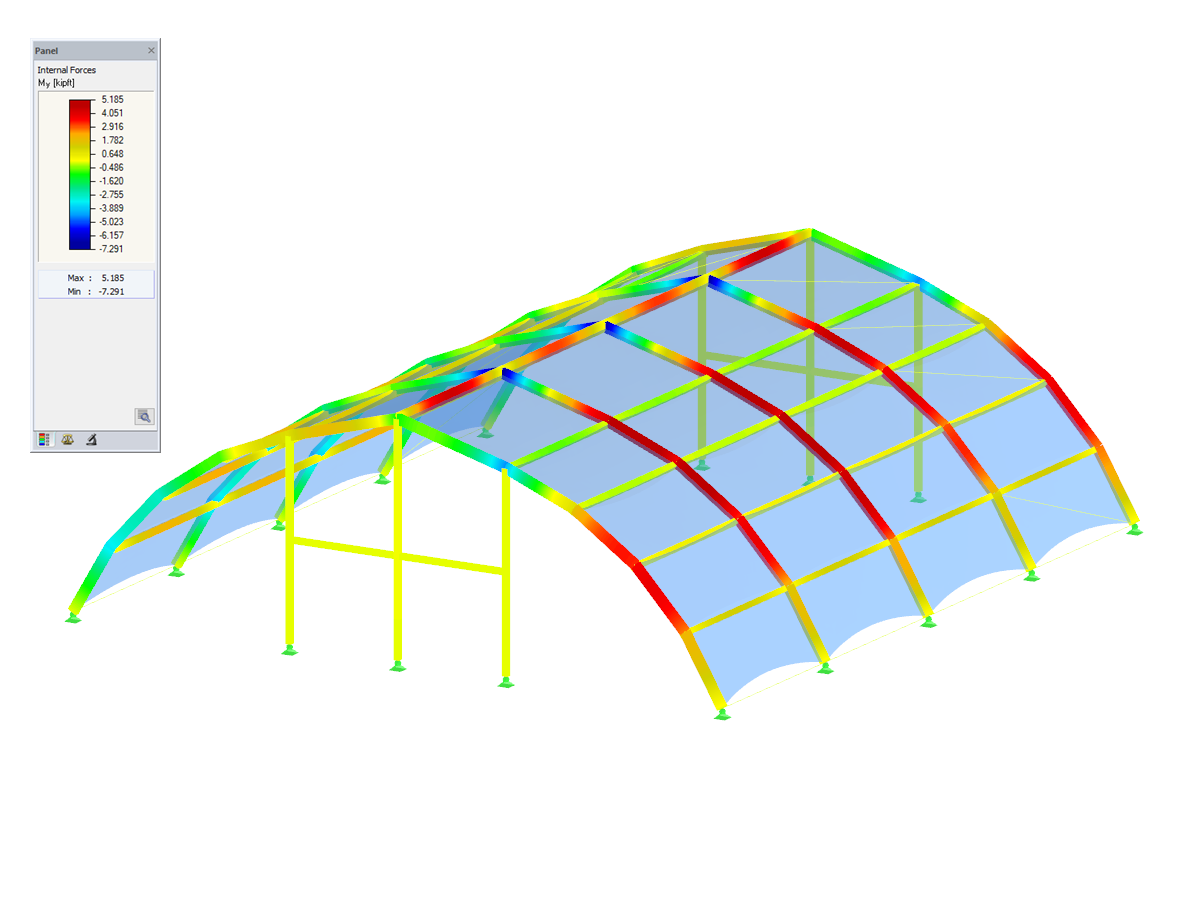

Rundbogenhalle
Anzahl Knoten | 590 |
Anzahl Linien | 377 |
Anzahl Stäbe | 332 |
Anzahl Flächen | 18 |
Anzahl Lastfälle | 6 |
Gesamtgewicht | 7,183 t |
Abmessungen (metrisch) | 12.978 x 11.178 x 6.078 m |
Abmessungen (imperial) | 42.58 x 36.67 x 19.94 feet |
Programmversion | 5.27.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
![Grundformen von Membrankonstruktionen [1]](/de/webimage/009595/4010605/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Kettenlinie generieren](/de/webimage/009135/485191/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Zuschnitt einer halben Kugel](/de/webimage/009386/466747/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Aktivierte Darstellungsoption: Topologie auf der Formfindungsform](/de/webimage/006807/800037/FF.png?mw=512&hash=694c02498b1fdd29eba91f14f64f2a4baec4573d)
Durch die aktivierte Option 'Topologie auf der Formfindungsform' im Projekt-Navigator - Zeigen erfolgt eine optimierte Modelldarstellung auf Basis der Formfindungsgeometrie. Dabei werden bspw. die Lasten auf das verformte System bezogen angezeigt.
![Folienkissen mit Materialmodell Isotrop plastisch 2D/3D](/de/webimage/006832/497212/Form-finding_de.png?mw=512&hash=78051e4822ef57bc2068122c169039849806ee35)
In RFEM besteht die Option zur Kopplung von Flächen mit dem Steifigkeitstypen „Membran“ und „Membran-Orthotrop“ mit den Materialmodellen „Isotrop nichtlinear elastisch 2D/3D“ und „Isotrop plastisch 2D/3D“ (Zusatzmodul RFEM 5-Zusatzmodul RF-MAT NL erforderlich).
Diese Funktionalität erlaubt die Simulation des nichtlinearen Dehnungsverhaltens von z. B. ETFE-Folien.
![Feature 002905 | RVE-Materialmodell für gewebte Werkstoffe](/de/webimage/053380/4148755/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Das Materialmodell 'Orthotrop | Gewebe | Nichtlinear elastisch (Flächen)' eignet sich zur Definition von vorgespannten Gewebemembranen über ein repräsentatives Mikrostruktur-Volumenelement Modell - RVE.
Durch die Berücksichtigung der Gewebegeometrie in dem Mikrostrukturmodell können Sie für alle Kraftzustände in der Membran einen entsprechenden Querdehnungseffekt berücksichtigen.
![Feature 002666 | Lastart Pfützenbildung](/de/webimage/043928/3595575/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Mit Hilfe der Lastart Pfützenbildung können Sie Regeneinwirkungen auf mehrfach gekrümmte Flächen unter Berücksichtigung der Verschiebungen nach Theorie III. Ordnung simulieren.
Dieser numerische Regenvorgang untersucht die zugeordnete Flächengeometrie und legt fest, welche Regenanteile abfließen und welche sich in Pfützen (Wassersäcken) auf der Fläche sammeln. Die Pfützengröße ergibt dann für die statische Analyse eine entsprechende Vertikallast.
Dieses Feature lässt sich beispielsweise für die Analyse von annähernd horizontalen Membrandachgeometrien unter einer Regenbelastung anwenden.
