RF-MAT NL: Nichtlineares Materialverhalten in RFEM 5

Zusatzmodul für RFEM 5

Wie kann ich Ihnen helfen?

Sie haben Fragen zu Dlubal-Produkten oder benötigen Unterstützung bei der Auswahl für Ihr Projekt?

Sie können mich einfach über die unten angegebenen Kontaktmöglichkeiten erreichen.

Ich freue mich darauf, von Ihnen zu hören!

Dipl.-Ing. (FH) Dipl.-Wirtschaftsing. (FH) Christian Stautner

Head of Sales

+49 9673 9203-0

[email protected] Individuelle Frage stellen

Preise

RFEM 5-Zusatzmodul
RF-MAT NL

Das Zusatzmodul RF-MAT NL ermöglicht Ihnen die Berücksichtigung von nichtlinearem Materialverhalten in RFEM 5.

Es besteht die Option zur Kopplung von Flächen mit dem Steifigkeitstypen „Membran“ und „Membran-Orthotrop“ mit den Materialmodellen „Isotrop nichtlinear elastisch 2D/3D“ und „Isotrop plastisch 2D/3D“ (Zusatzmodul RF-MAT-NL erforderlich). Diese Funktionalität erlaubt die Simulation des nichtlinearen Dehnungsverhaltens von z. B. ETFE-Folien.

RF-MAT NL | Leistungsmerkmale

Folgende Materialmodelle stehen durch RF−MAT NL zur Verfügung:

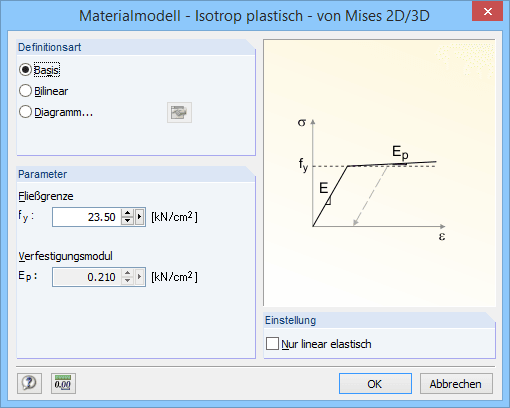

Isotrop plastisch 1D/2D/3D und Isotrop nichtlinear elastisch 1D/2D/3D

Hier können drei verschiedene Definitionsarten gewählt werden:

Basis (Definition einer Vergleichsspannung, bei der das Material plastifiziert)
Bilinear (Definition einer Vergleichsspannung und eines Verfestigungsmoduls)
Diagramm:
- Definition von polygonförmigen Spannung-Dehnungs-Verläufen
- Option zum Abspeichern / Einlesen
- Schnittstelle zu MS Excel

Orthotrop plastisch 2D/3D (Tsai-Wu 2D/3D)

In diesem Materialmodell lassen sich die Materialkennwerte (E-Modul, Schubmodul, Querdehnzahl) und -grenzfestigkeiten (Zug, Druck, Schub) in zwei beziehungsweise drei Achsen definieren.

Isotropes Mauerwerk 2D

Es ist möglich, Grenzugspannungen σ_x,grenz und σ_y,grenz sowie einen Verfestigungsfaktor C_H festzulegen.

Orthotropes Mauerwerk 2D

Das Materialmodell Orthotropes Mauerwerk 2D ist ein elastoplastisches Modell, das zusätzlich eine Materialerweichung ermöglicht, die in lokaler x- und y-Richtung einer Fläche unterschiedlich sein kann. Das Materialmodell eignet sich für (unbewehrte) Mauerwerkswände mit Beanspruchungen in Scheibenebene.

Isotrope Beschädigung 2D/3D

Hier ist eine Definition von antimetrischen Spannungs-Dehnungs-Diagrammen möglich. Dabei wird der E-Modul in jedem Schritt des Spannungs-Dehnungs-Diagramms über E_i = (σ_i-σ_i-1) / (ε_i-ε_i-1) berechnet.

Webshop

Konfigurieren Sie Ihr individuelles Programmpaket und erfahren Sie alle Preise online!

Gehen Sie zum Webshop

Berechnen Sie Ihren Preis

Produkt

Erwerbstyp

Anzahl

1.480,00 USD

Servicevertrag

+0,00 USD

Gesamtbetrag 1.480,00 USD

Der Preis ist gültig für Vereinigte Staaten.

Erste Schritte mit RFEM 5

Hier finden die Anwender, die noch nicht bzw. nicht oft mit RFEM gearbeitet haben, Hinweise und Tipps, die den Einstieg in unsere Programme erleichtern.

Mehr Informationen

Statikmodelle zum Herunterladen

Wenn Sie Modelle zum Üben oder als Inspiration für Ihre Projekte suchen, sind Sie hier richtig. Wir bieten Ihnen eine Vielzahl an Statikmodellen zum Herunterladen, bspw. RFEM-, RSTAB- oder RWIND-Dateien.

Alle Modelle
