modulo aggiuntivo RFEM 5
RF-MAT NL

Il modulo aggiuntivo RF-MAT NL consente di considerare il comportamento non lineare del materiale in RFEM 5.

C'è un'opzione per accoppiare le superfici con i tipi di rigidezza "Membrana" e "Membrana ortotropa" con i modelli di materiale "Isotropo elastico non lineare 2D/3D" e "Isotropo plastico 2D/3D" (modulo aggiuntivo RF-MAT-NL richiesto ). Questa funzionalità consente, ad esempio, la simulazione del comportamento della deformazione non lineare delle lamine di ETFE.

RF-MAT NL | Caratteristiche

I seguenti modelli di materiali sono disponibili in RF - MAT NL:

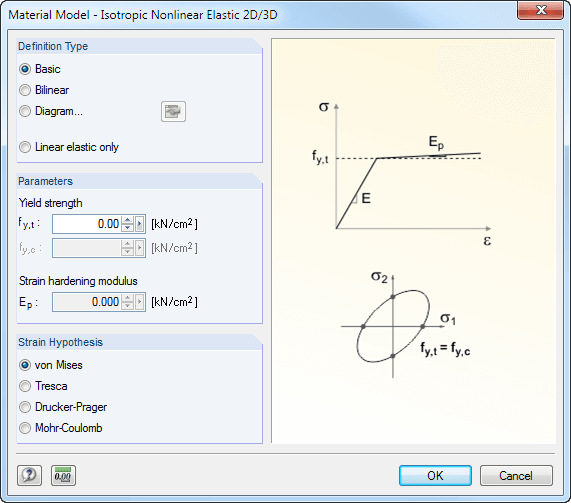

Isotropo elastico-plastico 1D/2D/3D e isotropo elastico non-lineare 1D/2D/3D

È possibile scegliere fra tre differenti tipi di definizione:

Base (definizione di una tesione equivalente sotto la quale il materiale inizia a plasticizzarsi)
Bilineare (definizione di una tensione equivalente di un modulo plastico)
Diagramma:
- Definizione della relazione poligonale tensioni-deformazioni
- Possibilità di salvataggio / importazione
- Interfaccia con MS Excel

Ortotropo elastico-plastico 3D (Tsai-Wu 3D)

Con questo modello di materiale è possibile definire le caratteristiche (modulo di elasticità, modulo di taglio, coefficiente di Poisson) e le resistenze ultime dei materiali (trazione, compressione, taglio) lungo i tre assi.

Muratura isotropa 2D

È possibile specificare le tensioni limite σ_x,limite e σ_y,limite il coefficiente plastico C_H.

Muratura isotropa 2D

Il modello di materiale muratura isotropa 2D è un modello elastoplastico che consente inoltre l'ammorbidimento del materiale, che può essere diverso nelle direzioni locale X e Y di una superficie. Il modello del materiale è adatto per pareti in muratura (non rinforzate) con carichi nel piano del muro.

Danno isotropo 2D/3D

Qui, è possibile definire diagrammi di tensione-deformazione antimetrici. Il modulo di elasticità è calcolato in ogni fase del diagramma tensioni-deformazioni utilizzando E_i = (σ_i -σ_i-1 )/(ε_i -ε_i-1 ).
