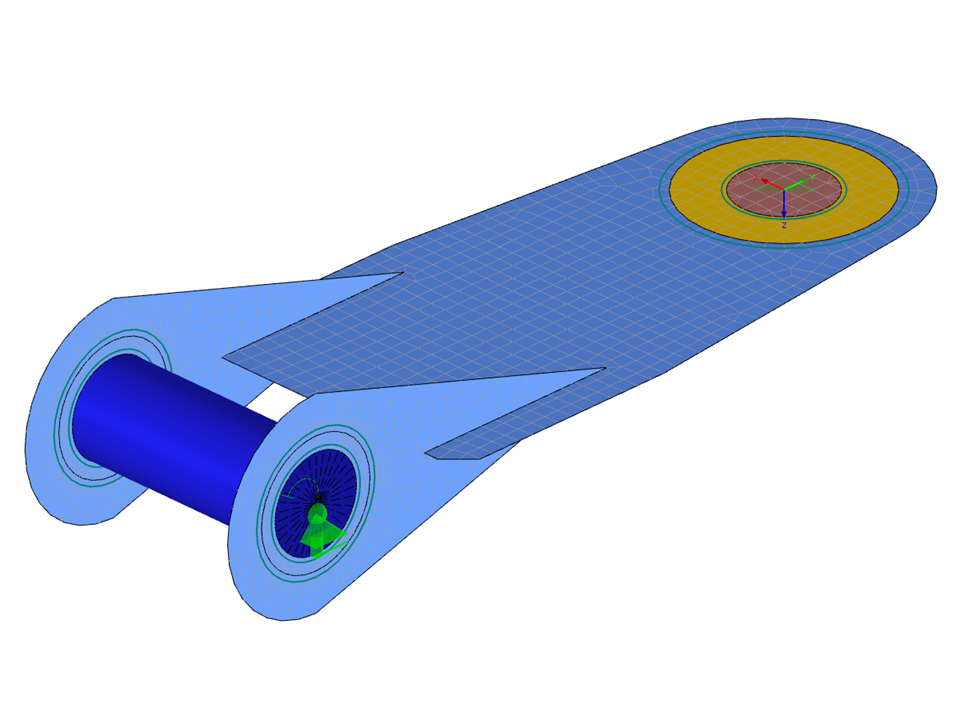

Dieses Modell veranschaulicht den konstruktiven Ansatz einer Bolzenverbindung, bei dem im Zentrum eines Loches ein Knoten definiert wird, der mittels Füllstäben mit der angrenzenden Fläche verbunden wird. Der Ansatz ermöglicht eine präzise Simulation des Verbindungsverhaltens und realistische Auslegung solcher Verbindungselemente. Das verlinkte Bild (https://www.dlubal.com/de/img/14991) zeigt exemplarisch den Knoten im Zentrum des Loches sowie die ausgeführten Füllstäbe. Schlüsselbegriffe wie Bolzen, Bolzenverbindung und Lochleibung unterstreichen den technischen Anspruch des Modells. Das Verfahren bietet eine praxisnahe Grundlage für weiterführende strukturelle Analysen.


(0)
0 von 5 Sternen
5 Sterne 0
4 Sterne 0
3 Sterne 0
2 Sterne 0
1 Stern 0

Bolzenverbindung Modellierung

Anzahl Knoten 130
Anzahl Linien 137
Anzahl Stäbe 67
Anzahl Flächen 7
Anzahl Lastfälle 1
Gesamtgewicht 0,016 t
Abmessungen (metrisch) 0.201 x 0.565 x 0.130 m
Abmessungen (imperial) 0.66 x 1.85 x 0.43 feet
Programmversion 5.24.02

Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
