Nejjednodušší způsob pro modelování šroubového přípoje v programu RFEM 5 je definovat bod ve středu otvoru a poté jej připojit pomocí vnitřních prutů k ploše.
Model použitý v

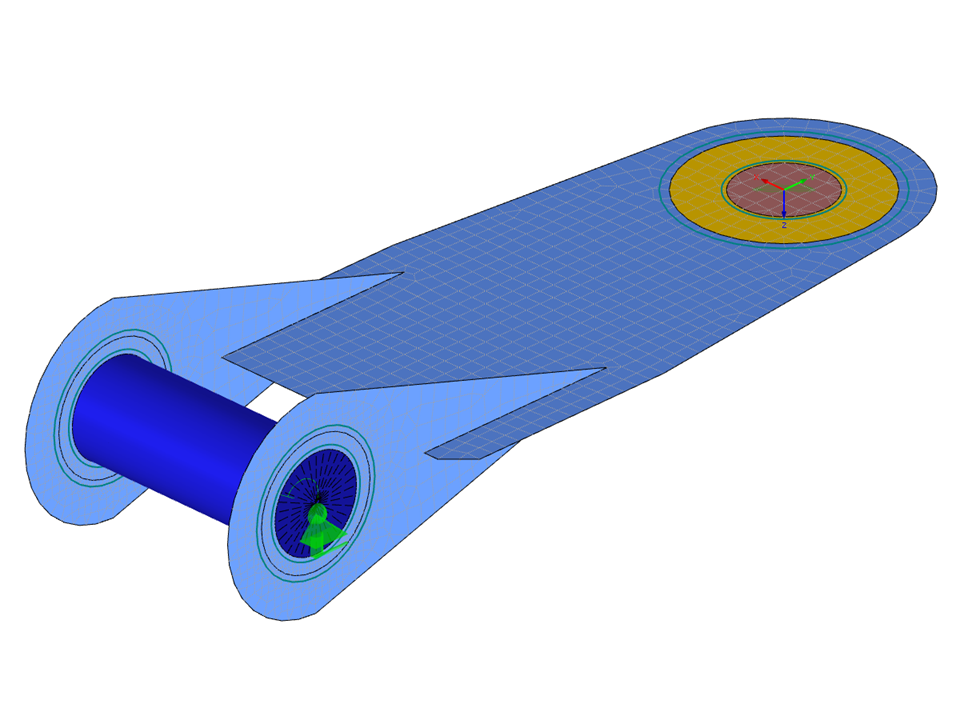

Čepový spoj
| Počet uzlů | 113 |
| Počet linií | 115 |
| Počet prutů | 75 |
| Počet ploch | 7 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,016 t |
| Rozměry (metrické) | 0,201 x 0,130 x 0,565 m |
| Rozměry (imperiální) | 0.66 x 0.43 x 1.85 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
