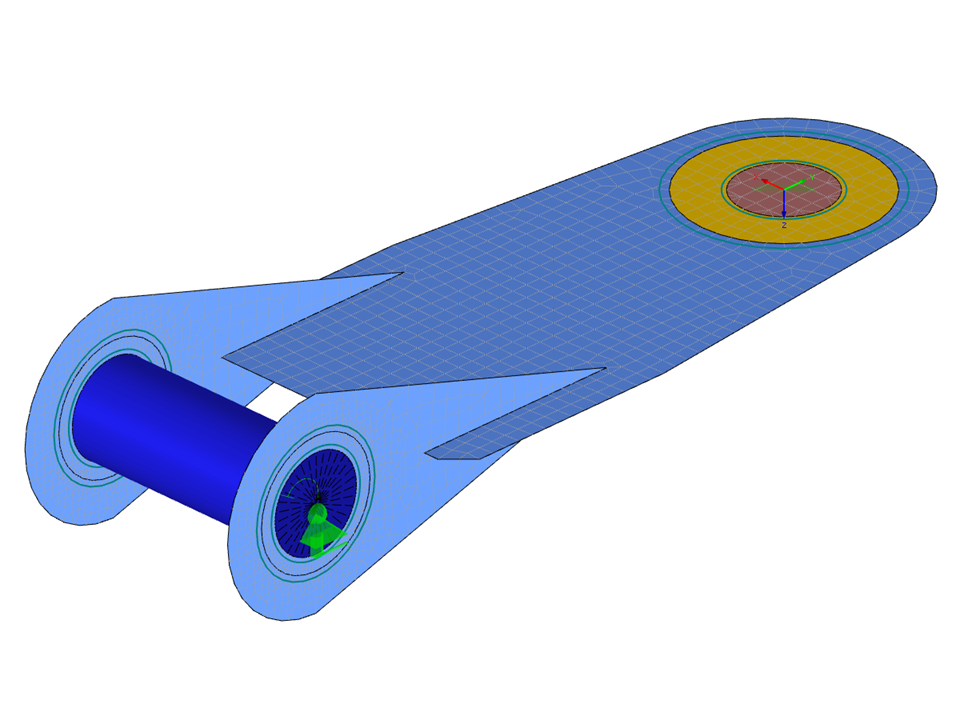

Il modo più semplice per modellare una collegamento bullonato in RFEM 5 è quello di definire un nodo nel centro di un foro, e poi collegarlo tramite aste interne alla superficie.
Modello utilizzato in
Collegamento a bullone
| Numero di nodi | 113 |
| Numero di linee | 115 |
| Numero di aste | 75 |
| Numero di superfici | 7 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,016 t |
| Dimensioni (metriche) | 0.201 x 0.130 x 0.565 m |
| Dimensioni (imperiali) | 0.66 x 0.43 x 1.85 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
