Laden Sie hier das Modell einer Wendeltreppe aus Glas und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar 'Produktiver arbeiten mit RFEM' vom 14. Juli 2020 (deutsch, 7. Juli 2020 englisch) angewendet.
Modell verwendet in

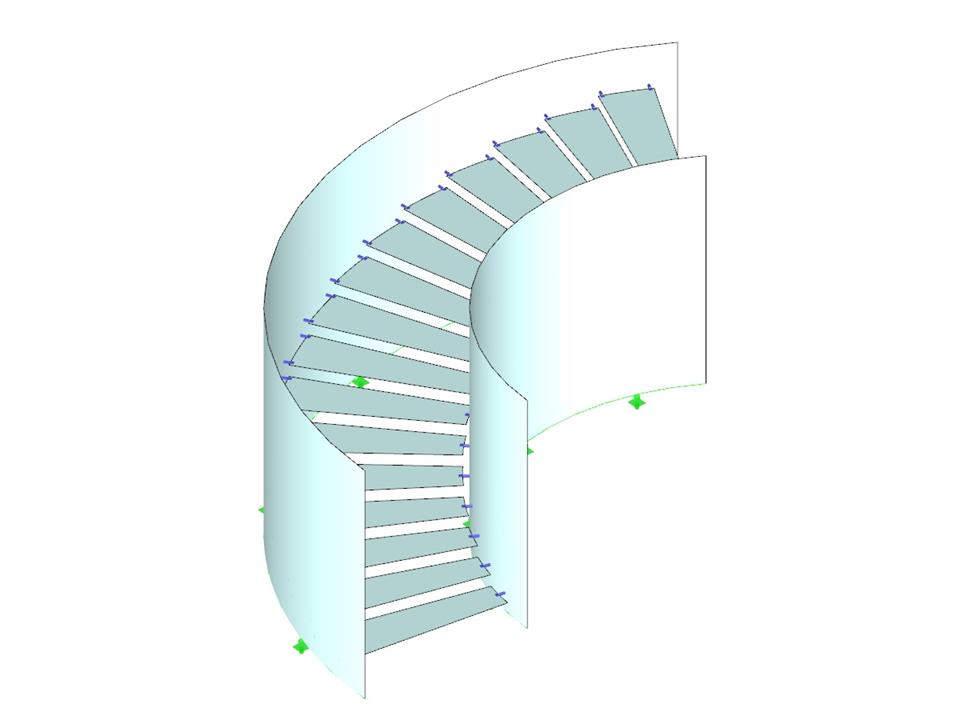

Wendeltreppe aus Glas
| Anzahl Knoten | 368 |
| Anzahl Linien | 274 |
| Anzahl Stäbe | 144 |
| Anzahl Flächen | 18 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 1 |
| Gesamtgewicht | 1.728 t |
| Abmessungen (metrisch) | 5.250 x 2.000 x 3.500 m |
| Abmessungen (imperial) | 17.22 x 6.56 x 11.48 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Ähnliche Modelle
Veranstaltung
Länge: 01:05:28 min
Länge: 00:00:48 min
Länge: 00:00:55 min
Länge: 00:00:40 min
Länge: 00:00:27 min
Länge: 00:01:19 min
Länge: 00:01:37 min
Länge: 00:01:21 min
Länge: 00:01:27 min
www.isen_LI.jpg?mw=350&hash=884ca7c4739fd5d2643994f417a345f17b1e1fad)
Im Bereich des Glasbaus gibt es verschiedene Gläser und Schichtaufbauten, die zu unterschiedlichen Zwecken eingesetzt werden. Im klassischen Fall sind diese: Floatglas, TVG (Teilvorgespanntes Glas) und ESG (Einscheibensicherheitsglas).
Durch die speziellen Eigenschaften des Materials Glas ist es erforderlich, bei der Modellierung in einem FE-Modell auch ein besonderes Augenmerk auf Detailpunkte zu werfen. Das Glas besitzt eine sehr hohe Druckfestigkeit und wird daher tendenziell nur auf seine Zugspannungen bemessen. Ein besonderer Nachteil des Materials ist seine Sprödheit. In der Berechnung auftretende Spannungsspitzen dürfen daher nicht ohne Weiteres vernachlässigt werden.
Die Bemessung von Isolierglasscheiben stellt unter anderem auch besondere Anforderungen an den Lastangriffspunkt der Belastung dar. Es können dabei beispielsweise Windlasten und Lasten aus einer Absturzsicherung auftreten. Dabei sollte die Windbelastung auf die äußere und die Belastung aus der Absturzsicherung auf die innere Scheibe wirken.
Bei der Glasbemessung im Zusatzmodul RF-GLAS stehen grundsätzlich zwei verschiedene Berechnungsoptionen zur Verfügung: eine 2D- und eine 3D-Berechnung. Grundsätzlicher Unterschied dieser beiden Bemessungsvarianten ist die vom Programm automatisierte Modellierung der Scheiben im temporären Modell. Bei einer 2D-Bemessung werden für die einzelnen Scheiben gängige Flächenelemente (Plattentheorie) generiert, während bei der 3D-Bemessung die einzelnen Scheiben als Volumen abgebildet werden. Je nach gewähltem Schichtaufbau steht die Option zur Wahl oder wird vom Programm bereits automatisch vorgegeben.
RFEM- und RSTAB-Modelle lassen sich als 3D-glTF-Modelle (Formate *.glb und *.glTF) abspeichern. Diese können dann in einem 3D-Viewer von Google oder Babylon rundum dreidimensional und im Detail betrachtet werden. Mit einer VR-Brille, wie zum Beispiel Oculus, kann man sogar durch die Struktur 'wandern'.
Die 3D-glTF-Modelle können mittels JavaScript gemäß dieser Anleitung in eigene Webseiten integriert werden (wie auf der Dlubal-Webseite Modelle zum Herunterladen): "Interaktive 3D-Modelle einfach im Web & in AR darstellen" .
Mit der Ansichtsoption Kamera-Flugmodus kann man durch das RFEM- bzw. RSTAB-Modell fliegen. Die Richtung und Geschwindigkeit des Fluges lassen sich über die Tastatur steuern. Zudem besteht die Möglichkeit, den Flug durch das Modell als Video abzuspeichern.
Die direkte Schnittstelle zu Revit ermöglicht die Aktualisierung des Revit-Modells analog der in RFEM oder RSTAB vorgenommenen Änderungen. Je nach Änderung müssen die Revit-Objekte ggf. regeneriert werden (Löschen des Objektes und anschließende Neugenerierung). Die Neugenerierung erfolgt basierend auf dem RFEM-/RSTAB-Modell.
Möchte man diese Neugenerierung unterdrücken, kann die Option 'Nur Materialien, Dicken und Querschnitte aktualisieren' aktiviert werden. In diesem Fall werden nur die Eigenschaften der Objekte angepasst. Änderungen abweichend von Material, Flächendicke und Querschnitt werden in diesem Fall jedoch unterdrückt.
- Bemessung von Einscheiben- oder Verbund-Sicherheitsglas sowie Isolierglas mit innenliegender Gasschicht
- Bemessung von gebogenem Glas
- Möglichkeit zur Auswahl einer lokalen Berechnung, die den Einfluss einer Umgebungskonstruktion nicht berücksichtigt oder einer globalen Berechnung, die den Einfluss einer Gesamtstruktur berücksichtigt
- Berechnung von Grenzspannungen gemäß DIN 18008:2010-12 oder TRLV:2006-08
- Einteilung von Lasten zu Klassen der Lasteinwirkungsdauer
- Umfangreiche Materialbibliothek mit allen üblichen Sorten von Glas, Folien und Gasen entsprechend der Normen DIN 18008:2010-12, E DIN EN 13474 und der Regelung TRLV:2006-08
- Optionale Berücksichtigung des Schubverbunds von Schichten
- Berücksichtigung von Klimalasten
- Berechnung nach Theorie I. Ordnung oder nichtlineare Analyse gemäß Theorie III. Ordnung
- Spannungsanalyse, Nachweis der Tragfähigkeit, Nachweis der Gebrauchstauglichkeit
- Grafische Darstellung aller Ergebnisse in RFEM
- Möglichkeit zum Filtern von Ergebnissen sowie Farbskalen in Ergebnistabellen
- Direkter Datenexport zu MS Excel
Wo finde ich im Zusatzmodul RF-GLAS die Details für den Schichtenaufbau?
Kann in RF-GLAS eine sphärisch gebogene Glasscheibe bemessen werden?
Wie ermittelt RF-GLAS die Verbundsteifigkeit?
Können Belastungen auf eine Glasscheibe aus dem Tragwerk in der Berechnung von RF-GLAS berücksichtigt werden?
Wie kann man die Festigkeit der Schweißeinflusszone bei Aluminium berücksichtigen?
Wie kann ich in RFEM 6 auf nicht koplanaren Stäben eine Last aufbringen?
