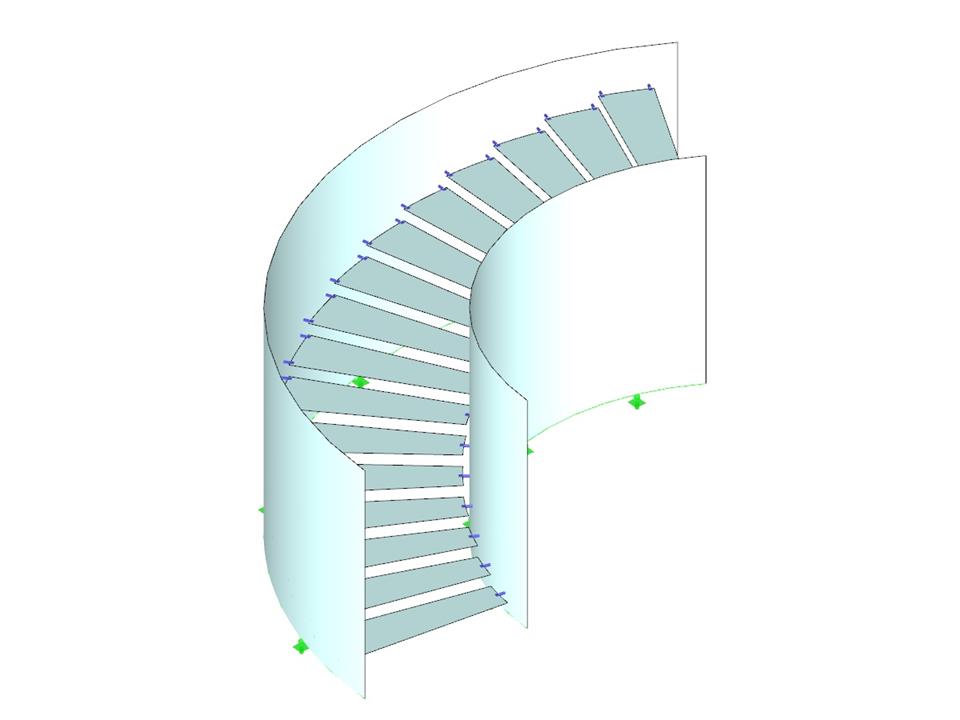

Descargue el modelo de una escalera de caracol hecha de vidrio y ábrala con el programa de elementos finitos RFEM.
Este modelo se utiliza en el seminario web gratuito "Trabajando de forma más productiva con RFEM" presentado en la versión alemana el 14 de julio de 2020 (7 de julio de 2020, en inglés).
Modelo utilizado en
Escalera de caracol hecha de vidrio
| Número de nudos | 368 |
| Número de líneas | 274 |
| Número de barras | 144 |
| Número de superficies | 18 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 1 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 1.728 t |
| Dimensiones (métricas) | 5,250 x 2,000 x 3,500 m |
| Dimensiones (imperiales) | 17.22 x 6.56 x 11.48 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
