Pobierz model spiralnych schodów ze szkła i otwórz je w programie RFEM dla elementów skończonych.
Model ten został wykorzystany w bezpłatnym webinarium „Pracować wydajniej z RFEM”, zaprezentowanym w niemieckiej wersji językowej dnia 14 lipca 2020 r. (7 lipca 2020 r., Po angielsku).
Model wykorzystany w

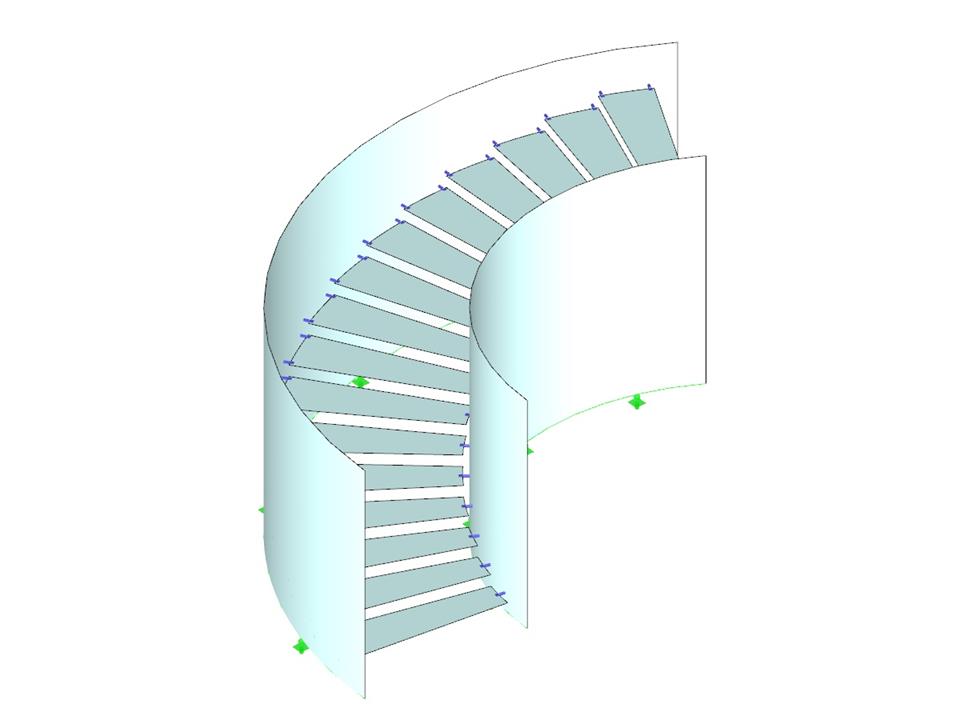

Spiralne schody wykonane ze szkła
| Liczba węzłów | 368 |
| Liczba linii | 274 |
| Liczba prętów | 144 |
| Liczba powierzchni | 18 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 1 |
| Liczba kombinacji wyników | 1 |
| Ciężar całkowity | 1,728 t |
| Wymiary (metryczne) | 5,250 x 2,000 x 3,500 m |
| Wymiary (imperialne) | 17.22 x 6.56 x 11.48 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Powiązane modele
Długość: 01:05:28 min
Długość: 00:00:48 min
Długość: 00:00:55 min
Długość: 00:00:40 min
Długość: 00:00:25 min
Długość: 00:01:27 min
Długość: 00:01:37 min
Długość: 00:01:25 min
Długość: 00:01:35 min
www.isen_LI.jpg?mw=350&hash=884ca7c4739fd5d2643994f417a345f17b1e1fad)
W przypadku konstrukcji szklanych, w zależności od sposobu ich wykorzystania, stosowane są różne typy szkła i jego uwarstwienia. Zazwyczaj stosuje się następujące typy: szkło typu „float”, szkło częściowo hartowane i hartowane szkło tzw. „bezpieczne”.
.png?mw=512&hash=396cc3d87160a702cbd930427cd2f5e066b7c146)
Ze względu na specjalne właściwości szkła, osoba tworząca model MES musi zwrócić szczególną uwagę na szczegóły. Das Glas besitzt eine sehr hohe Druckfestigkeit und wird daher tendenziell nur auf seine Zugspannungen bemessen. Ein besonderer Nachteil des Materials ist seine Sprödheit. Z tego względu nie wolno ignorować koncentracji naprężeń pojawiających się w obliczeniach.
W przypadku szyb zespolonych szczególny nacisk położono na punkt przyłożenia obciążenia. Es können dabei beispielsweise Windlasten und Lasten aus einer Absturzsicherung auftreten. Dabei sollte die Windbelastung auf die äußere und die Belastung aus der Absturzsicherung auf die innere Scheibe wirken.
Bei der Glasbemessung im Zusatzmodul RF-GLAS stehen grundsätzlich zwei verschiedene Berechnungsoptionen zur Verfügung: eine 2D- und eine 3D-Berechnung. Grundsätzlicher Unterschied dieser beiden Bemessungsvarianten ist die vom Programm automatisierte Modellierung der Scheiben im temporären Modell. Bei einer 2D-Bemessung werden für die einzelnen Scheiben gängige Flächenelemente (Plattentheorie) generiert, während bei der 3D-Bemessung die einzelnen Scheiben als Volumen abgebildet werden. Je nach gewähltem Schichtaufbau steht die Option zur Wahl oder wird vom Programm bereits automatisch vorgegeben.
Modele z programów RFEM i RSTAB mogą być zapisywane jako modele 3D glTF (formaty *.glb i *.glTF). Obejrzyj szczegółowo modele w 3D w przeglądarce 3D firmy Google lub Babylon. Na "spacer" po konstrukcji zabierz okulary VR, takie jak Oculus.
Modele 3D glTF można zintegrować z własną stroną internetową za pomocą JavaScript, zgodnie z poniższą instrukcją (tak jak na stronie Dlubal Models do pobrania): "Łatwe wyświetlanie interaktywnych modeli 3D w Internecie i w AR" .
Opcja Tryb nagrywania lotu umożliwia lot przez konstrukcję w programie RFEM i RSTAB. Przy użyciu klawiatury można kontrolować kierunek i prędkość lotu. Dodatkowo można zapisać przebieg całego lotu jako film wideo.
Bezpośredni interfejs z programem Revit umożliwia aktualizację modelu Revit w sposób analogiczny do zmian wprowadzonych w programie RFEM lub RSTAB. W zależności od modyfikacji obiekty w Revit mogą wymagać ponownego wygenerowania (usunięcie obiektu i ponowne wygenerowanie). Ponowne wygenerowanie odbywa się na podstawie modelu RFEM / RSTAB.
Aby uniknąć ponownego generowania, należy aktywować pole wyboru 'Aktualizować tylko materiały, grubości i przekroje'. W takim przypadku dostosowywane są tylko właściwości obiektów. Zmiany w materiale, grubości powierzchni i przekroju w tym przypadku nie są jednak uwzględniane.
- Wymiarowanie szkła jednowarstwowego lub laminowanego oraz szkła izolacyjnego z warstwą gazową
- obliczenia szkła giętego
- Możliwość wyboru obliczeń lokalnych, bez uwzględnienia wpływu otaczającej konstrukcji lub obliczeń globalnych, z uwzględnieniem całej konstrukcji
- Obliczanie naprężeń granicznych zgodnie z DIN 18008:2010-12 lub TRLV:2006-08
- Przypisanie obciążeń do klas trwania obciążenia
- Obszerna biblioteka materiałów zawierająca wszystkie popularne rodzaje szkła, folii i gazów zgodnie z normami DIN 18008:2010-12, E DIN EN 13474 oraz rozporządzeniem TRLV:2006-08
- Opcjonalne uwzględnienie połączenia ścinanego warstw
- Uwzględnienie obciążeń klimatycznych
- Obliczenia według liniowej analizy statycznej lub analizy nieliniowej według analizy dużych deformacji. analiza
- Analiza naprężeń, obliczenia w stanie granicznym nośności, obliczenia w stanie granicznym użytkowalności
- Graficzne przedstawienie wszystkich wyników w RFEM
- Możliwość filtrowania wyników i skal kolorów w tabelach wyników
- Bezpośredni eksport danych do aplikacji MS Excel
