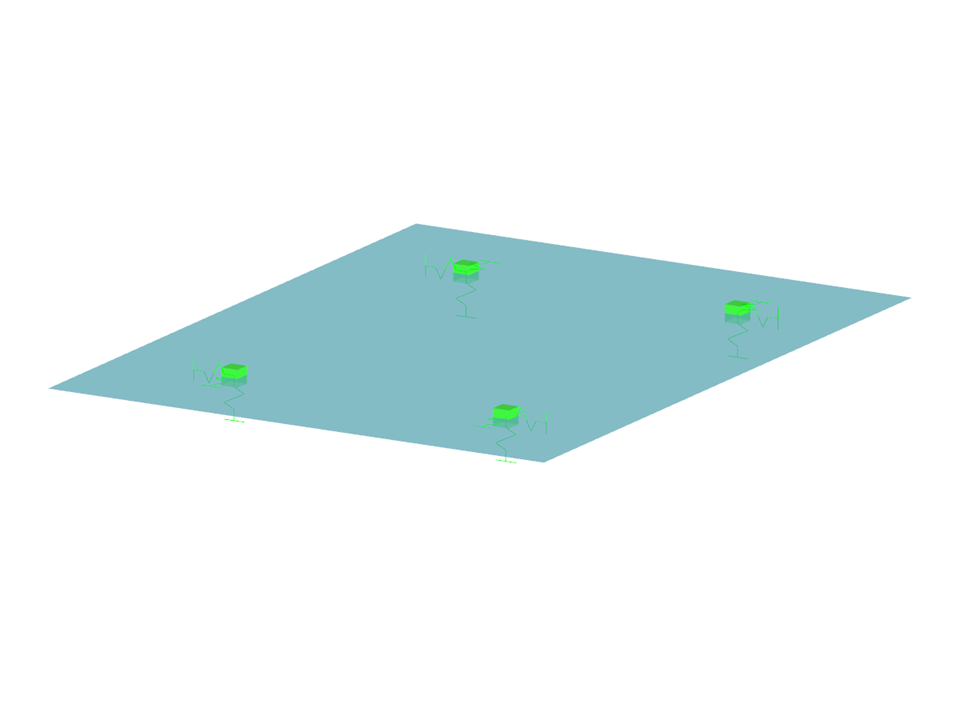

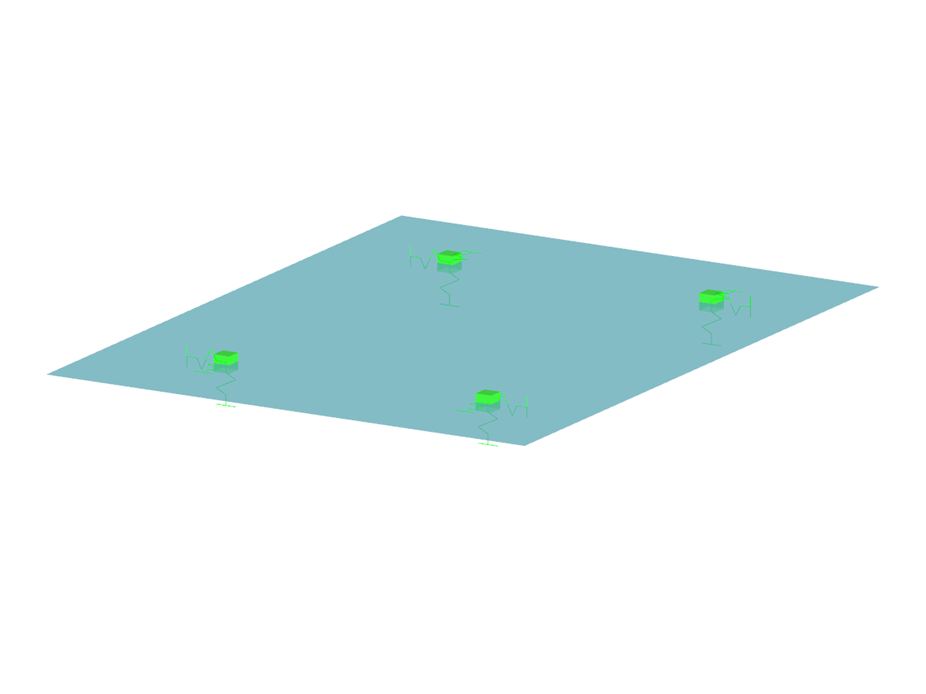

Szklany dach z uchwytami punktowymi
Liczba węzłów | 20 |
Liczba linii | 8 |
Liczba powierzchni | 5 |
Ilość przypadków obciążenia | 2 |
Ilość KO | 4 |
Liczba kombinacji wyników | 2 |
Ciężar całkowity | 0,059 t |
Wymiary (metryczne) | 1,067 x 1,372 x 0,079 m |
Wymiary (imperialne) | 3.5 x 4.5 x 0.26 feet |
Wersja programu | 5.17.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
