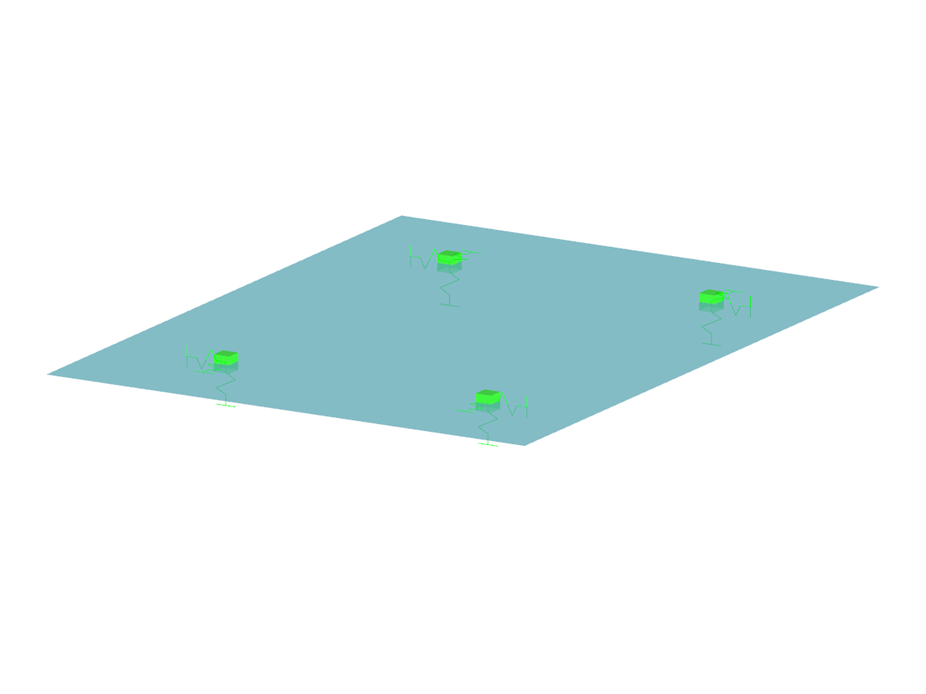

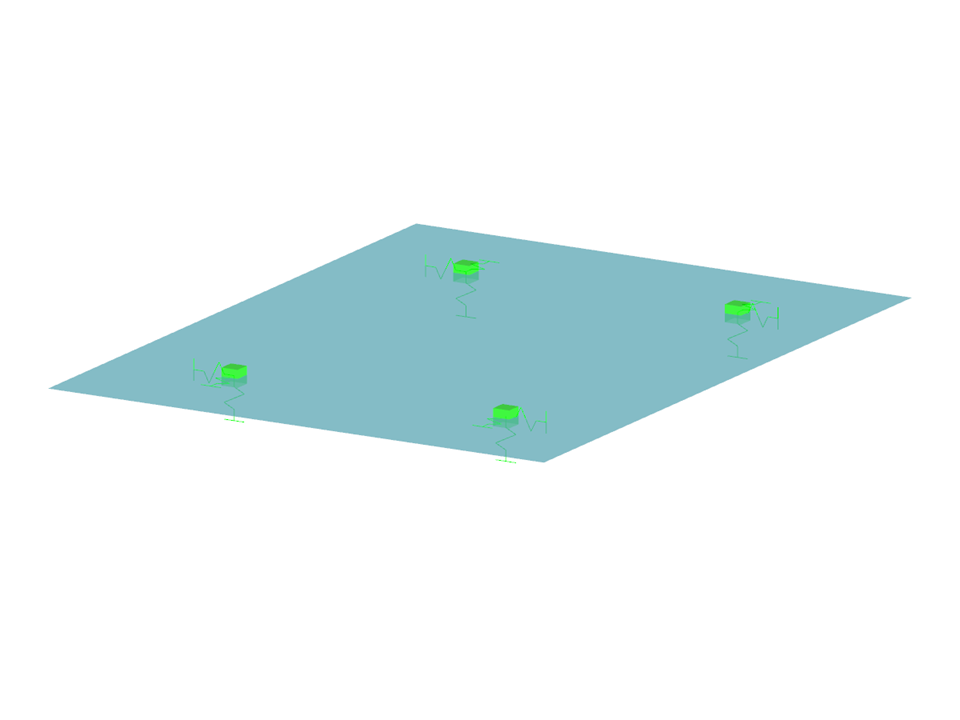

Toiture en verre avec fixations ponctuelles
Nombre de nœuds | 20 |
Nombre de lignes | 8 |
Nombre de surfaces | 5 |
Nombre de cas de charge | 2 |
Nombre de combinaisons de charges | 4 |
Nombre de combinaisons de résultats | 2 |
Poids total | 0,059 t |
Dimensions (métrique) | 1,067 x 1,372 x 0,079 m |
Dimensions (impériales) | 3.5 x 4.5 x 0.26 feet |
Version du logiciel | 5.17.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
